离石高架桥3号桥矮塔斜拉桥(85+135+85m)

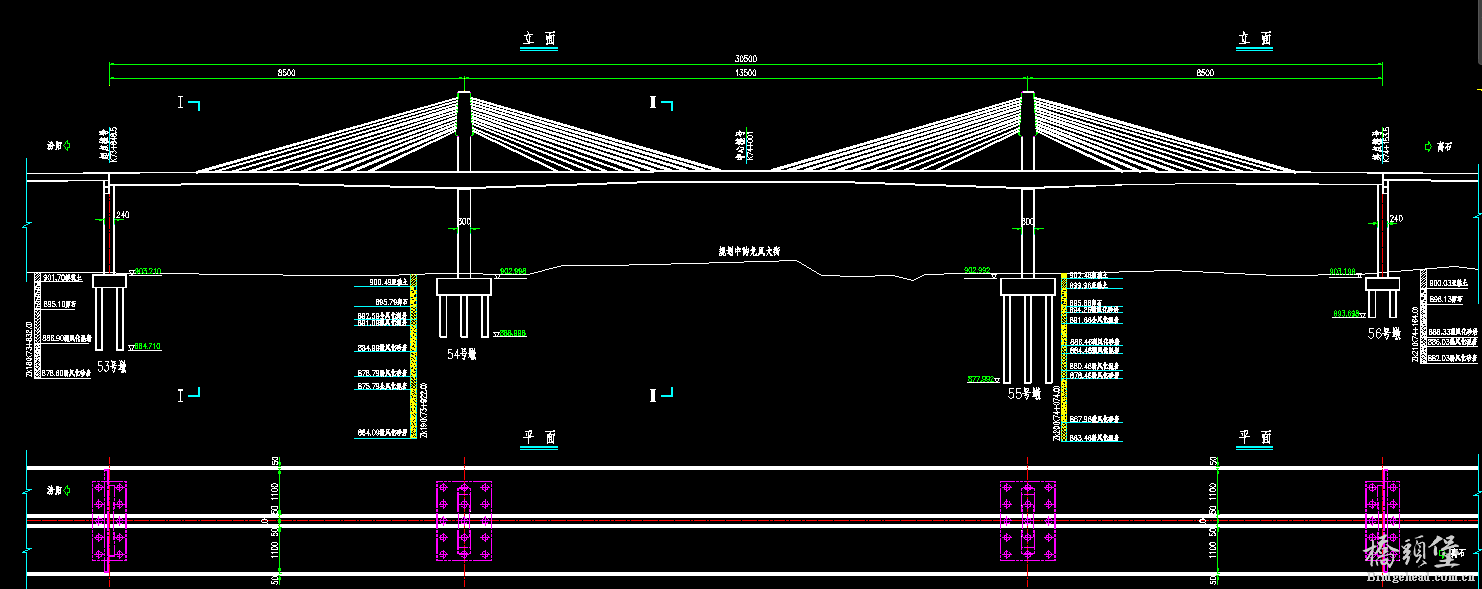

    离石高架桥3号桥是跨越市开发区大街的一座特大桥梁。上部采用85+135+85米部分斜拉桥，下部桥墩采用钢筋混凝土板式墩、钻孔灌注桩基础。桥梁跨径组成为85＋135＋85m，系双塔单索面预应力混凝土部分斜拉桥,单索面在横向分为2排，每根拉索为31根环氧喷涂钢绞线组成。。本桥采用塔梁固结、墩梁分离的体系，墩顶设支座，目的是使部分斜拉桥的受力更加接近梁式体系，受力明确，结构简单。

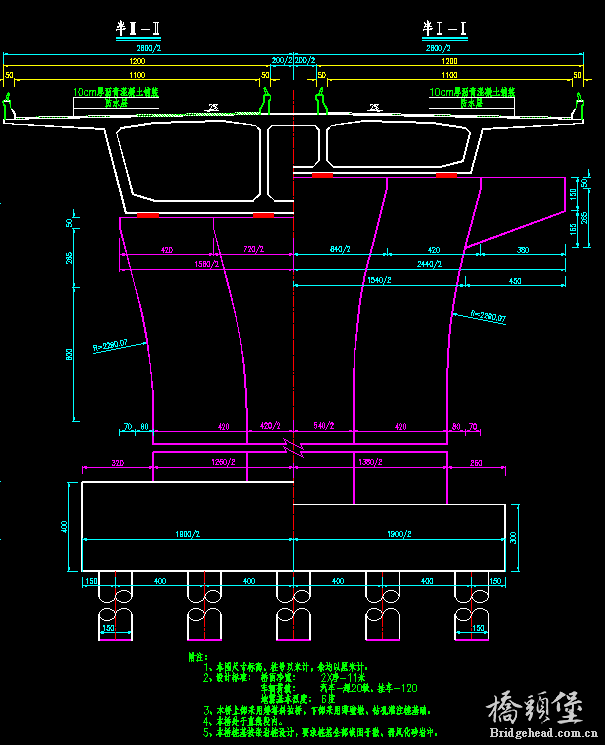

  主梁采用单箱三室大悬臂截面，外腹板斜置，主梁采用三向预应力结构，纵向预应力采用钢绞线和高强精轧螺纹粗钢筋两种体系，横向预应力采用钢绞线，竖向采用高强精轧螺纹粗钢筋。

    内附设计说明：

老规范的，不过也可以参考。
