国内最大跨度砼悬浇拱桥沙坨特大桥主拱圈合龙——跨径240米

redflag 发表于 2018-9-10 23:12:00 | 显示全部楼层 | 阅读模式

原标题:《又一个全国第一!刚刚,贵州这座大桥主拱圈顺利合龙!建成通车时间是…》! E0 W0 A$ T6 J4 U( D


- a, {- d2 x: o8 O( h

9月10日下午3点30分,随着最后一方混凝土成功浇筑,沙坨特大桥主拱圈顺利合龙。
, ?6 U- [. Q; f: z, n5 Y. d


7 R0 a5 |  d% p. \! F8 b* O9 H

沙坨特大桥成功将钢筋混凝土箱型拱跨径提高到了240米,为国内同类型桥梁中跨径最大,贵州桥梁又创造了一个全国第一。, m& b! e1 Q3 z# _


$ T( Z" O& E% k
/ C; ?) C. V0 Q1 x# j

沙坨特大桥主拱圈合龙仪式: y0 M, _, o! S2 g# ]


' ^9 z- x0 r  g( n/ {5 Z

沙坨特大桥; P1 a: o! |- e


3 R0 s5 ~; J/ O* k

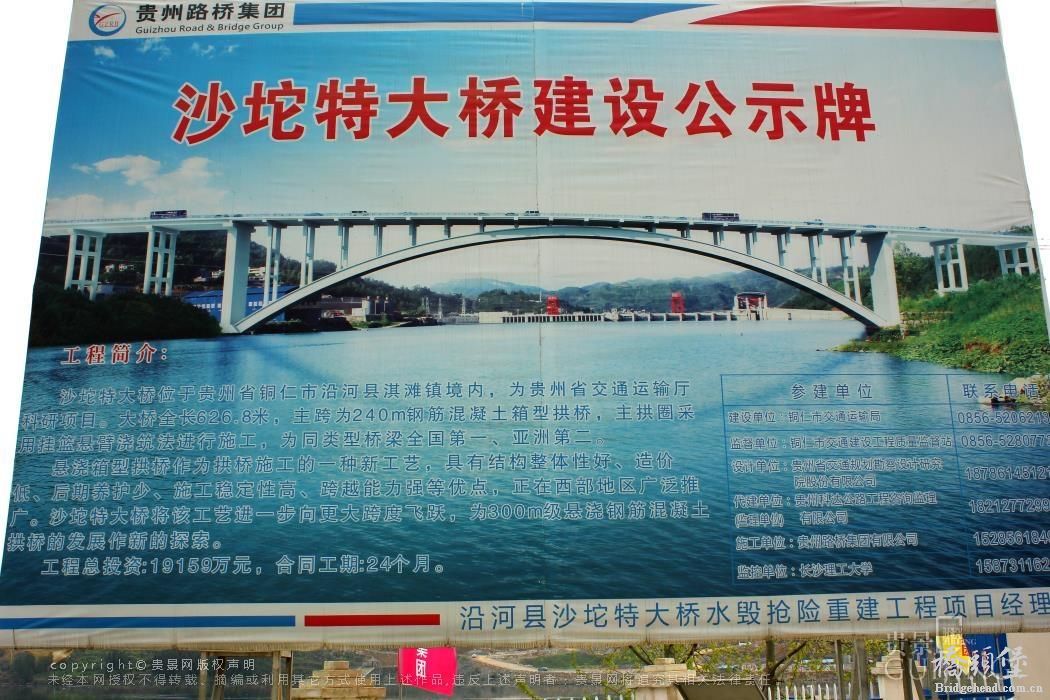

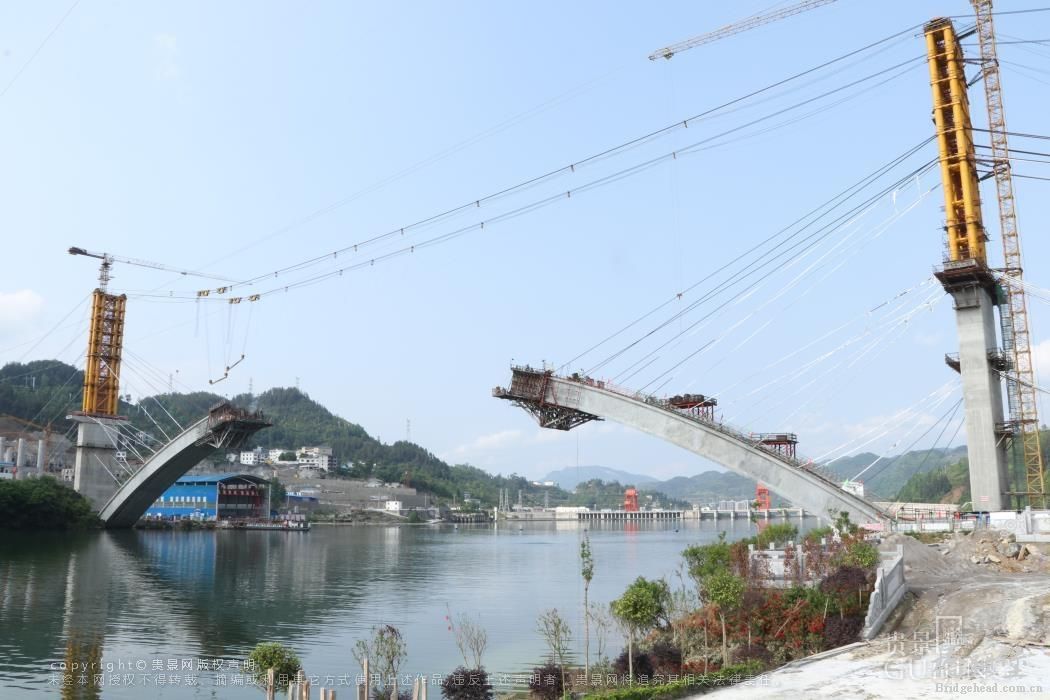

沙坨特大桥位于贵州省铜仁市沿河县境内,大桥全长626.8米,主跨为240米钢筋混凝土箱型拱桥,主拱圈采用挂篮悬臂浇筑法进行施工,在同类桥梁中居全国第一、亚洲第二,是省交通运输厅重点科研项目之一。
4 l# d4 f& }' Y  O1 @

7 C, ^( M. E  @" `! Y/ P

9 x/ Z1 `2 K2 z: `

沙坨特大桥主拱圈合龙仪式
$ A/ }5 ^% ]8 h- {% K


7 l$ Z6 x3 Y! I2 z

据悉,沙坨特大桥自2016年4月进场开工以来,各参建单位通力协作、科学组织、攻坚克难、探索创新,成功攻克了喀斯特岩溶地质、深水基础等困难!
" L7 \$ p# h2 ^. J( {" `


! _& m8 M! O4 }  q

1、首次提出将预应力技术应用于钢筋混凝土拱圈,解决了主拱圈在施工过程中顶(底)板混凝土拉应力偏大的问题,独创了一种主拱圈混凝土拉应力控制技术,为超大跨悬臂浇筑钢筋混凝土拱桥的发展作出了积极探索。
% W2 Y7 r9 ~# f9 i" B9 P


; P; }' L1 N- g6 Y

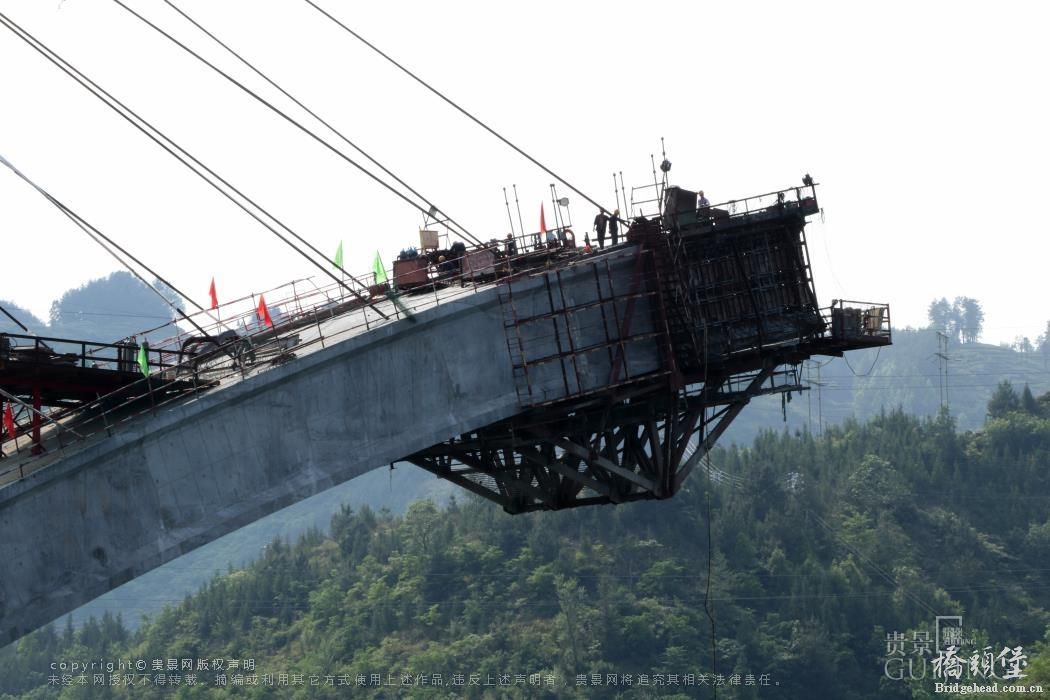

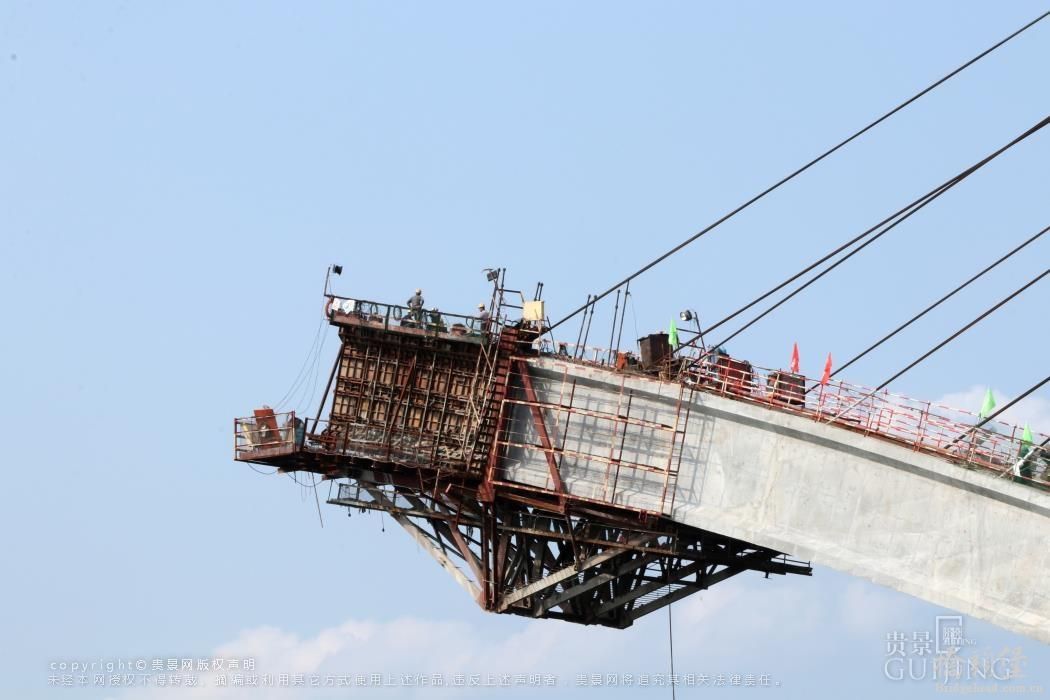

2、同时,首创设计了“黔式挂篮”,提出“主桁下置,行走上置,主桁与底篮合二为一”的技术理念并改进了挂篮的局部构造,在提高系统刚度的同时减轻了自重,增大了施工操作空间;通过在横梁上配置滚轮系统提升了挂篮行走的稳定性;通过优化底篮系统建立了“以曲代曲”的行进方式,改变了长期以来“以直代曲”的施工设计理念,提高了拱圈的施工精度。
- o( u; P! N7 D% X: u# `6 x& I9 f

) B- U4 v# {# }; M5 H

据了解,悬臂浇筑钢筋混凝土拱桥作为拱桥施工的一种新工艺,具有结构整体性好、造价低、后期养护少、施工稳定性高、跨越能力强等优点,正在西部地区广泛推广。& |* r2 a7 {: T- D' U5 t9 R8 _) K' l


) w# a2 J* r8 Y$ d& h2 L1 ^

贵州典型的高山峡谷地形非常适合悬浇拱的修建,沙坨大桥主拱圈的成功合龙,为此类桥梁的推广应用以及迈向更大跨径奠定了坚实的基础。+ y' u; m& h3 b+ `


. ~1 v; R6 g& |( V6 [

截至目前,依托沙坨特大桥的建设,该项目已申报省级工法3项,国家专利48项。) v7 W$ L1 }$ {4 v, I6 o

* {8 G0 r# D  s1 {3 V% Z

沙坨特大桥成功将钢筋混凝土箱型拱跨径提高到了240米,为国内同类型桥梁中跨径最大,贵州桥梁又创造了一个全国第一
" o& _- v0 K% P) i+ M. `8 j3 n

" l+ w# R* J9 p* G& s* U3 R, }2 r

据介绍,沙坨特大桥预计将于明年上半年建成通车,建成后将惠及沿线34万民众。
- y0 a7 [4 M6 |- \: @- T% ]1 j# W

! H2 S& Z( ]  i* q' M" H' J

届时,将为贵州这座世界“桥梁博物馆”再添一名重量级成员。


0 H$ u: Y$ T, M  d" u  ?
沿河土家族自治县沙坨特大桥是该县大型水毁抢险重建工程工程。由于2014年秋季乌江爆发特大洪水,致使沙坨电站下游300米处2002建成的沙坨大桥遭受冲毁成五级危桥,在沿河县政府、铜仁市政府积极争取下,省交通厅于2015年立项在沙坨电站库区重建沙坨特大桥。新建沙坨特大桥于2016年5月开工。该桥设计为钢筋混凝土拱桥,全长620多米,主跨长240米,采用挂篮悬臂浇筑法施工,桥梁规模为同类型桥梁全国第一、亚洲第二,工程总投资1.9亿元,计划工期2年。而今,沙坨特大桥总计桩基55根已经顺利浇筑完成,主桥拱正处于肩部施工攻坚阶段。据介绍,该桥目前施工顺利,没出现重大安全事故。预计2019年完工。 2018512139494390IMG_65412.jpg 2018512140591287IMG_66312.jpg 2018512142292596IMG_65572.jpg 2018512142401582IMG_65782.jpg 2018512143114981IMG_6636.JPG 2018512143433851IMG_66482.jpg 2018512143554928IMG_66532.jpg 2018512144353134IMG_9421.jpg

& X9 s' I, h6 p/ L/ I6 I  Q5 o& N
精彩评论倒序浏览

1.2万查看1评论

潇洒振生... 发表于 2018-9-13 22:30:27
期待国内悬浇拱再进一步,突破300m。
