曲线梁桥的约束应该如何施加

chillyer · 发表于 2007-8-3 09:26:55

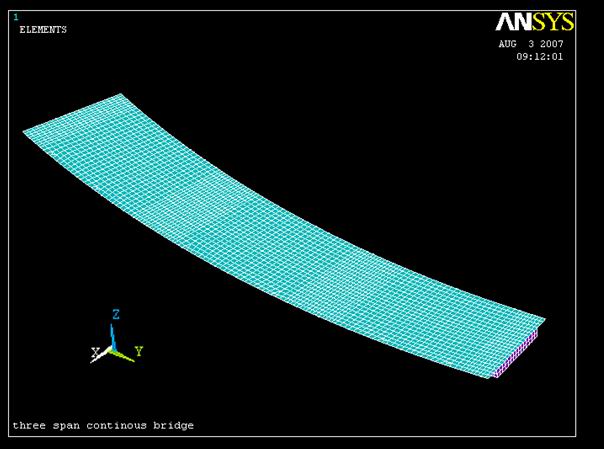

如题，模型如下:
我加的约束为，UZ,UX,ROTX,ROTZ，不知道对不？请教高手！

水幽寒 · 发表于 2007-8-3 21:18:09

感觉你这样做有问题，桥梁是个曲线的，并非是完全沿着y轴，你约束了x方向，对主梁纵桥梁的变形有影响

chillyer · 发表于 2007-8-4 09:35:03

就是这个问题，尽管模型采用柱坐标，但施加约束的X,y,z方向还是直角坐标系
我加的约束是我加的约束为，UZ,UX,ROTY,ROTZ，

[ 本帖最后由 chillyer 于 2007-8-4 09:36 编辑 ]

qihuai · 发表于 2007-8-4 10:19:48

你可以建立局部坐标系，然会旋转支座处节点坐标至局部坐标系（nrota命令），然后就可以了

chillyer · 发表于 2007-8-8 15:43:08

原帖由 qihuai 于 2007-8-4 10:19 发表

 登录/注册后可看大图

你可以建立局部坐标系，然会旋转支座处节点坐标至局部坐标系（nrota命令），然后就可以了

不错，现在试试应当可以的。

chillyer · 发表于 2007-8-8 16:44:27

还是不行，约束施加的坐标系是总体卡塞尔坐标系

chillyer · 发表于 2007-8-11 10:41:01

原帖由 qihuai 于 2007-8-4 10:19 发表

 登录/注册后可看大图

你可以建立局部坐标系，然会旋转支座处节点坐标至局部坐标系（nrota命令），然后就可以了

明白你的意思啦，太感谢你了！

hunghsi · 发表于 2010-11-21 09:01:55

四楼是正解，，顶一个。O(∩_∩)O~

永远的小虫... · 发表于 2011-3-31 09:20:54

楼主，在线麽？求处理这个问题的命令流。
我做了半天没啥情况
