曲线桥梁的支座布置的方式都有哪些

曲线梁桥尤其是小半径曲线梁桥，即使设计计算都较为合理，如果支座设置不当的话，也会出现安全问题，如侧移、倾覆等。这里讨论一下这类桥梁的支座布置方式，最好图示。

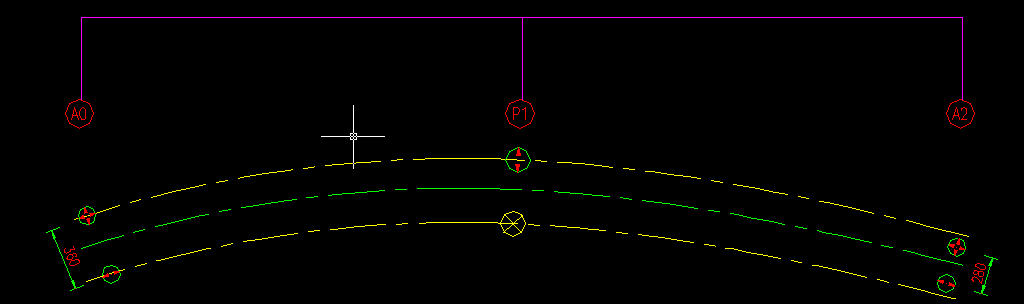

以下是我们常用的一些处理：


- Y# ~4 u1 |" [2 J
' W1 s6 I  _* L[ 本帖最后由 Angel 于 2007-7-21 11:48 编辑 ]

也可以考虑中墩采用单支座，设预偏心，边墩采用双子座！

你这样布置，中墩是固定的？那么中墩一个支座固定，一个支座活动。那么活动的那个支座为什么不是双向的呢

曲线梁桥支座设置原则：（1）梁端支座宜设置橡胶支座，以保证适当的垂直方向的弹性约束；沿弯梁径向应设置水平方向约束，以防止过大的径向水平位移；（2）结构中墩在满足结构受力的情况下，尽可能与主梁固结或设置固定支座、抗震型盆式支座 ；当采用沿曲线切线的滑动支座时，必须保证支座具有可靠的滑动能力。中墩不应设置球形支座、球冠支座或双向滑动支座；同时，根据中墩支座的选择形式，在中墩设置相应的偏心值，以便调整全梁的扭矩分配。

了解了一下，不过有没有更加深入细致的分析资料或者实例~抑或者有相关的参考资料及论文就好了！
