城市桥梁中桥墩的形式介绍与征集

redflag · 发表于 2007-7-12 10:47:10

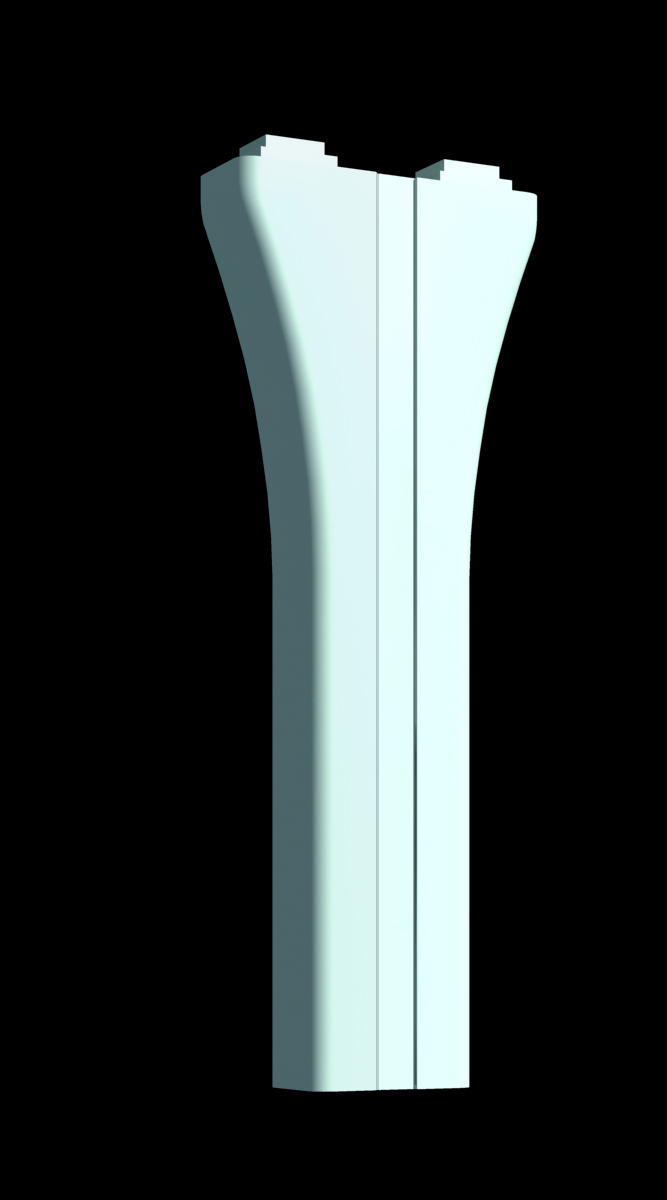

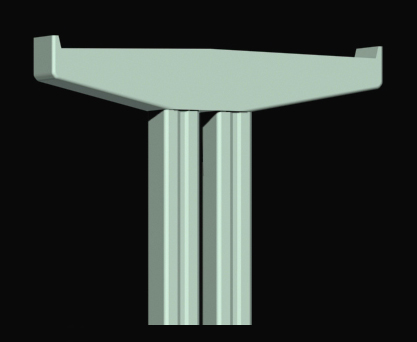

城市桥梁的设计对造型及景观的要求越来越高。主梁的造型总是有限，大不了斜腹板（拐角倒角），再者就是做鱼腹式的。那么做造型有文章可做的主要在墩子上。这里简单向大家介绍一下本人最近做的几种，也向大家征集一下您所经历或者亲手做的，共同提高。

hjh507 · 发表于 2007-8-6 19:40:50

强烈支持，希望能看到更多的好东西。

weiqiang01... · 发表于 2007-8-8 11:24:05

淡淡梨香，不错啊，哈哈，多谢了！！！

hai5240 · 发表于 2007-8-9 09:47:37

这种纵向条文增加了墩身的方向感，不那么单调了

qchb2006 · 发表于 2007-9-4 23:54:55

如果有一些相关设计图纸那就太好了,最近就在做一些城市桥梁,为下部结构形式头痛

delicious_... · 发表于 2007-9-11 01:04:32

果有一些相关设计图纸那就太好了,最近就在做一些城市桥梁,为下部结构形式头痛

yaobaa · 发表于 2007-9-11 08:20:13

现在城市桥大部分比较简单，矩形居多，很少用圆的，花瓶，Y字等，要不就是中间抠个槽。

syabii · 发表于 2007-9-15 21:42:07

城市桥梁的下部因为受城市道路的通行及通透限制，使其朝轻巧、轻薄、通透上发展，但这往往还要考虑到防撞，所以在安全的前提下，设计人员还是愿意保守。最近看到铁二院的门式墩，但是看着两边又那么别扭。

xdx3520 · 发表于 2007-9-26 22:36:44

如果有一些相关设计图纸那就太好了,最近就在做一些城市桥梁,为下部结构形式头痛

sunboy5032 · 发表于 2007-10-11 18:09:38

帖子很棒，回复也好，学习了...

jsjxq001 · 发表于 2007-10-13 10:52:58

:lol: 线型是美了,但模板等须新定制专用的.施工单位不是太喜欢,关键是业主要舍得出钱:P

boboyhb · 发表于 2007-10-13 10:54:55

关键是业主要舍得出钱！我赞同这个观点！

hljhrb · 发表于 2007-10-13 22:23:28

楼主，上面几张图片连续梁和简支梁的下部都有了，还有没有其他类型的?

littor · 发表于 2007-10-17 13:42:13

我这里有Y型墩和双肢H型墩，可惜只有cad图

筑路狂人... · 发表于 2007-10-22 14:15:41

我是搞桥梁模板设计的，现在的城市桥墩的线型是美了,但模板等不仅是新定制专用的，而且是在加工的过程中增加了难度，提出了更高的工艺要求，也给模板的设计带来了难度。
