                                                 桥码软件快速入门
( u+ t* Q" {/ I5 E2 M                                                        第一章 窗体说明
  T" M; x% h% L& H$ Z

一、 数据组织

1、 下载示例数据

           第一次使用桥码软件,请先从桥码软件数据中心对桥码的数据结构有了初步了解,有助于快速掌握桥码软件。
. h3 ^; H- l/ j5 p

1 H, Q; E1 |5 L# I
登录/注册后可看大图

5 O8 q6 t& x' w4 @! p, [+ |1 C1 R5 I- ?" h

2、 学会对数据的重复利用

桥码软件卓越的数据结构,方便用户快速重复利用数据。并且数据重复利用后,所做的修改非常简单,工作量也非常少。

文件管理窗体的右键功能可以实现数据文件的复制和粘贴,方便用户重复利用数据,同一单位的用户,可以相互复制数据。

二、 辅助输入功能

1、 图形辅助输入

桥码软件很多窗体都有图形辅助输入功能,用户可以在窗体输入数据,也可以双击图形中的尺寸标注,修改数据。图形中的尺寸和窗体数据联动。

2、 数据模板辅助功能

桥码软件所有窗体均为用户提供用户可以利用模板快速生成数据,桥码软件的数据流向是“模板数据”=>”窗体数据”,不能逆向操作数据,也就是说,修改了“窗体数据”,不能改变“模板数据”。

三、 箱梁纵向窗体注意事项

1、 选择正确的施工方法

           选择不同的施工方法,后面的有窗体结构会有不同,比如:悬臂浇筑与支架现浇的节段划分窗体不一样;预应力模板窗体也不一样。  : A# d4 r( k2 y6 I$ P& ?* B


8 O& a9 M' p. [+ x2 L  s
登录/注册后可看大图
) f( s7 J2 r6 K% ~
7 n9 C" K9 X% _0 S2 @; d

2、 选择正确的预应力结构类型

          普通钢筋混凝土结构和预应力结构的绘图内容和结构计算的项目均有不同。用户必须选择正确的预应力结构类型。

四、 节段划分窗体注意事项

1、 支架现浇的结构

     对于支架现浇结构,可以不必输入本窗体数据
3 O( N. o/ e5 D, e( @9 [       2、 悬浇结构,* U  M, E- A+ s* [) D* ]

2 [- }& N+ r4 X1 V& f. Q/ c0 z

登录/注册后可看大图
# L+ p2 f' d" w8 H! X9 |/ W2 d

在模板窗体输入数据,形成节段划分图形,单击“生成节段数据”按钮,即可生成节段划分的全部数据,需要注意的是,由于节段划分的排列组合会有很多,软件仅在多种排列组合中选取其中的一种在图形窗体中显示,用户可以修改图形中的尺寸,直到符合用户条件,再单击“生成节段数据”按钮,生成节段划分。

五、 截面外轮廓窗体注意事项

1、 截面文件的添加与删除

     截面外轮廓文件以文件名的形式保存,改写当前的文件名,可以添加一个新文件;鼠标置于文件名,右键菜单可以删除当前文件名。 0 @6 \) W+ E& ~, q


& B8 M3 W+ o% J7 ^8 X% j
登录/注册后可看大图
( d) K) `; a3 Y* @6 c& I

1 K0 o. `7 Y! y! U: |" ~% G( W/ r

2、 等宽度梁截面外轮廓

           对于等宽度梁,只需要一个截面文件,用户修改截面文件名以后,软件会自动添加一个新的文件,默认的文件名并没有改写或覆盖,此时,用户务必用右键删除多余的文件名。否则软件在运行时会出现意想不到的错误。

%新用户经常由于这种情况,导致绘图出现错误。如果你是新用户,建议不要修改软件默认的文件名。

3、 输入多个截面外轮廓的情况

            对于桥面边线为折线的变宽度梁、横坡变化的箱梁、悬臂长度变化的箱梁,可以输入多个截面文件,不同的截面文件指定不同的截面位置,在此必须注意的是,不同的截面文件指向的截面位置不能重叠。

%桥面边线为曲线的变宽度梁,采用拾取边线的方法实现。不能采用截面变化的方法。

六、 隔板(横梁)窗体注意事项

1、 隔板的倒角输入

       隔板倒角主要作用是为了施工单位方便拆卸模板,一般情况下,隔板倒角的尺寸不会太大,一般2030cm,如下图所示。
7 T# \# P: b9 m, t3 C  L, P
+ D$ _: P$ b6 }, a/ \( z

登录/注册后可看大图

6 s8 G. ?+ y$ H+ J; d% s

2、 不适合当做隔板倒角情况

       下图所示的截面变化,不适合当做隔板倒角,此时当做顶板或底板的厚度变化,将隔板倒角输0
8 Z) l$ P6 t8 D0 ~. L- ^8 F7 P

7 ?6 T  o9 m5 t# S
登录/注册后可看大图

0 i4 S: q9 A) r. T; k) o4 d

%有的用户经常会把上图的截面变化当成隔板倒角。这种输入方法,会造成绘出的箱梁钢筋和横梁钢筋图出现一些不合理的现象。

七、 顶板、底板腹板输入注意事项

1、 厚度的变化

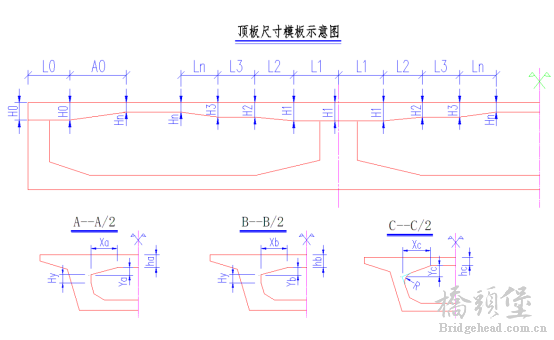

      L1~Ln为截面厚度变化的水平尺寸,可以实现多种厚度变化,n可以是123456…;有几段变化,就输入几个数值,如下图中墩范围有4段厚度变化,图中n=4L1~Ln表示L1L2L3L4




6 R* w# {' h+ P0 i. R( _1 z
登录/注册后可看大图

2、 增减厚度变化段

     厚度变化段的增减可以直接在模板窗体的文本框中输入数据,L1~Ln表示n段长度,用空格隔开,也可以在窗体图形中修改:修改中间的尺寸标注可以增加一段间距,将某个间距改0,则减少一段间距。(操作方法参见桥码软件帮助文件)

%,如果截面变化段只有2段,而L1~Ln有3个或4个数,则必须删多余的数值,否则生成的数据会出现错误。

八、 箱梁钢筋窗体说明

1、 自定义弯钩长度

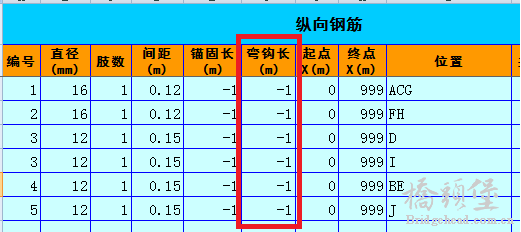

     桥码软件自动形成的数据,将弯钩长度设为-1,表示软件自动按照规范计算弯钩,用户可以自行输入指定的弯钩长度,如下图,可以把弯钩长度改为:0.20.25,如不设弯钩,可将弯钩长度输0



( I9 D- Y) D) v! U2 D, x

登录/注册后可看大图

九、 其它说明

     桥码软件详细说明请查看<<桥码软件帮助文件>>
