如此平面的异型桥，请教采用什么结构可能实现

东风 发表于 2016-1-4 21:04:14 | 显示全部楼层 | 阅读模式
本帖最后由 东风 于 2016-1-4 21:05 编辑
) N2 Y( D1 w2 f+ k; B5 _5 G& ?0 F7 t2 ~0 N) u4 Q# u+ h

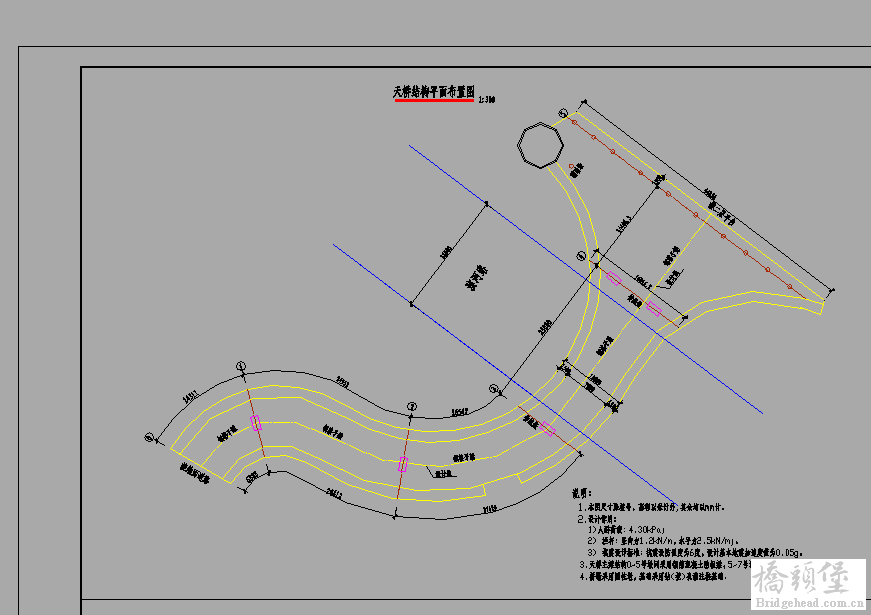

做工民建的一帮伙计搞出来的如下图所示平面的异型人行桥，来问有没有可能按桥梁做能做出来。。。。& m! m) _. x9 Q) _, c
故意为之，为了匹配两边的建筑，14m的跨径，桥宽从10m渐变到45m……
" H  `+ s% }9 L6 Q- W5 r* ?; N在此请教各位大侠采用什么结构有可能做得出来？？
, w$ {& j! y5 I  E2 p 3.png " p5 x! @3 O$ Z$ O3 }- i
平面, 异型, 人行桥, 结构, 建筑
使用道具 举报 回复
精彩评论倒序浏览

9877查看3评论

nkdjgxyzy 发表于 2016-1-5 10:26:37
个人觉得可以做成现浇板桥，或者就按建筑工程里的楼盖处理。/ {7 g* @2 P2 S3 b  ^! H* F
图中粉色方框是立柱吗？
举报 回复
lyxhnu 发表于 2016-1-5 20:46:41
就按照板结构计算就行了，能够做出来
举报 回复
greetingpi... 发表于 2016-1-6 09:32:47
本帖最后由 greetingpine 于 2016-1-6 09:34 编辑 ! }, q! y8 G) i0 f6 p4 b1 h
- \! s* ~# a5 ~
就按照工民建的思路按照格构式纵横梁上加现浇板整体受力计算就可以了，还好是人行桥，荷载可以按照均布荷载或者换算为节点荷载加载，可以考虑用PKPM、midas等建立三维模型验算。要是车行天桥的话普通软件还真不好处理
举报 回复
