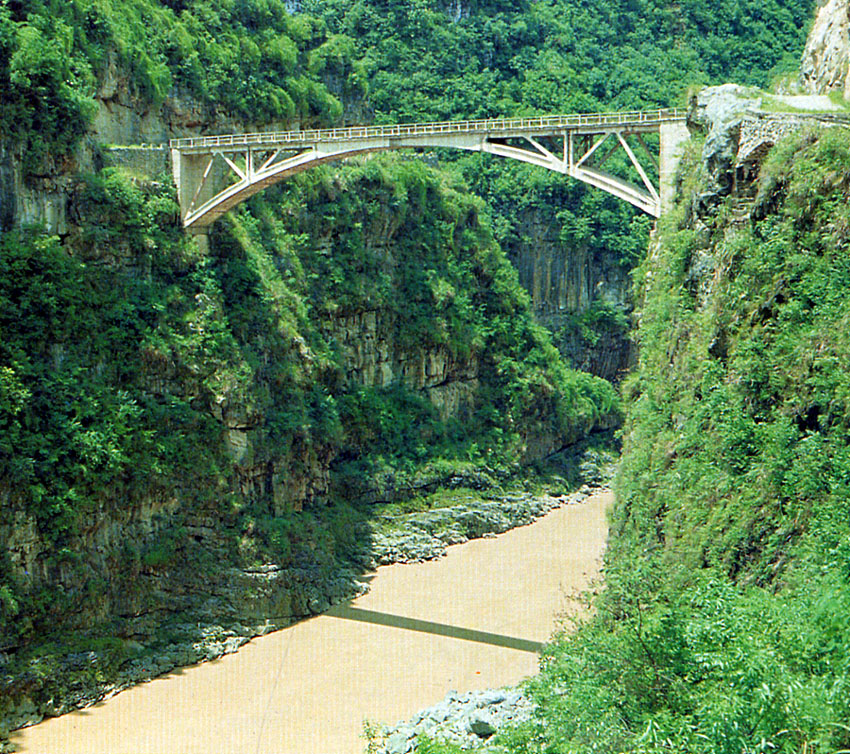

桁架拱桥

请大家欣赏






[ 本帖最后由 darrenma 于 2007-5-20 19:17 编辑 ]

不错

请问楼主，这是哪的桥？想具体查一下，谢谢..

好像是贵州的江界河大桥,主跨330米

比较佩服这样的施工单位。施工起来比较困难。

江界河大桥位于贵州瓮安县城经北48公里处的震天洞峡谷。大桥全长461米，宽13.4米，桥面至最低水面263米，主孔跨径330米。在同类桥梁中，江界河大桥世界第一，号称天下第一桥。它的建成，宣告了桁式桥梁新的世界纪录的诞生。
    主孔采用预应力混凝土桁式组合拱桥桥型，大桥于1992年2月开工，1995年6月建成。
但好像贵州省为了加快经济发展拟拆除此桥重建，大桥将成为历史。

贵州江界河大桥，是贵州省“七五”跨“八五”重点科研项目“大跨度桁式组合拱桥研究”课题的依托工程。该课题由贵州省交通厅负责，由同济大学参加。具体到江界河大桥，设计：贵州省交通厅大跨度桁式组合拱桥研究课题组。施工：贵州省江界河大桥工程指挥部、贵州省桥梁工程公司、贵州黔桁土木工程公司。测试：贵州省交通科学研究所。质监：贵州省交通建设工程质量监督站。

江界河大桥设计荷载为汽—超20，挂车—120。主孔桁片有24个预制件。采用120吨钢构人字桅杆吊机用伸臂法由两岸逐段悬拼到跨中合拢，江界河大桥主孔、边孔构件均为箱型薄壁结构，采用预制运送到位，再用桁架伸臂法悬拼施工。大桥主体工程于1992年3月动工，1994年11月合拢，1995年6月竣工即投入使用。获交通部优质工程一等奖，获1997年国家科技进步一等奖。

两个图片比照看来，楼主的应该不是江界河桥了～

这样的桥配上这样的绝妙地形，就是漂亮

桥是很漂亮,这类桥拉杆比较容易出现问题,这对桥的耐久性是个考验,它没有发挥各种材料的特性

很漂亮的拱桥啊，再多点介绍就好了啊
谢谢了

同意11楼说法。。。。。。
