斜交现浇箱梁跨中断面有误

xuyieasyc 发表于 2014-12-30 21:05:28 | 显示全部楼层 | 阅读模式
在这里简述一下:
所遇问题为如图桥梁方案设计模型中左幅第二联,19+19+15m的等宽现浇箱梁(第一跨~第二跨,斜变正)。
顶板13.75m,斜腹板。其他。。。。

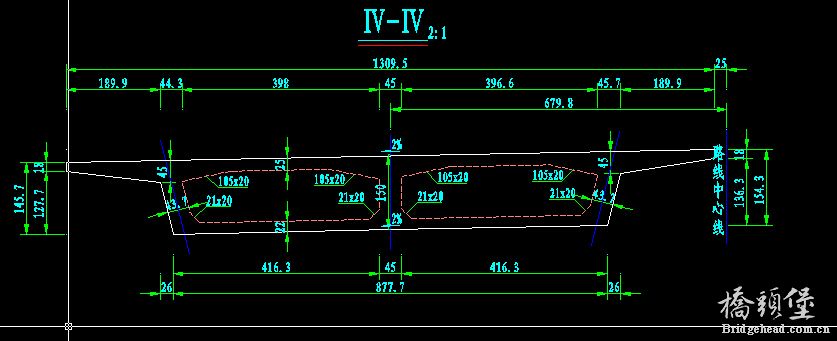

根据箱梁标准图创建箱梁构造模型。出现一下问题。跨中断面实际情况应该也是顶宽13.75m。
实际生成的跨中断面顶宽却小于13.75m。尝试剖开第二跨跨中断面,发现依然不对,但略比第一跨跨中断面顶板宽些。
仔细检查了各信息输入问题,最终毫无结果,让我开始怀疑这个程序了,是不是bug。这个问题已经困扰我好几天了。特来请教。

另外个人几点其他想法:
1.箱梁一般构造中,顶底板平面线形全部采用直线多段线拟合。比如道路设计线是不是可以考虑保留路线原来线形。圆曲线就是圆曲线,缓和线就是缓和线。这样便于检查。
2.当横梁外支较小(比如)0.5m无法设计横梁加宽处的过渡段(类似倒角,美观)
同时,希望有桥梁大师使用体验的能相互探讨下。本人联系qq:2475251617.注明:桥头堡/桥梁大师
桥梁方案设计模型.jpg 剖面位置.jpg


精彩评论倒序浏览

5006查看1评论

xuyieasyc 发表于 2015-1-8 23:16:42
过了这么长时间了都没人回复,这软件有点让人失望啊。
举报 回复
