Midas设计验算结果能否以图形表示而不是表格？

Midas的设计功能非常实用，但验算结果用表格列出，非常不适合做计算书。尤其当单元数量庞大时，全部列出计算书页数非常多。当然可以只列出部分表格，但谁也不知道那些单元到底在哪个位置，非常不直观。有没有办法以图形的方式显示验算结果？

这个想法挺好的，同问.

midas有这个功能，以预应力混凝土梁的psc验算结果为例，提取短期底缘应力结果图形（有附图）：

1、选中单元列、底缘应力列、允许值列
2、鼠标右键——显示图形...——确定     即可
得出的结果图形如下附图。


excel的图标功能也很强大，如果midas的图形不喜欢，可以把结果导出到excel制作图形。

对midas的表格进行鼠标右键，会有一些其他功能设置。

有图形输出，这是midas的基本功能啊。多摸索软件吧，看官方教程，会有体会的

yulong爱 发表于 2014-12-2 09:23
midas有这个功能，以预应力混凝土梁的psc验算结果为例，提取短期底缘应力结果图形（有附图）：

1、选中 ...

非常感谢！

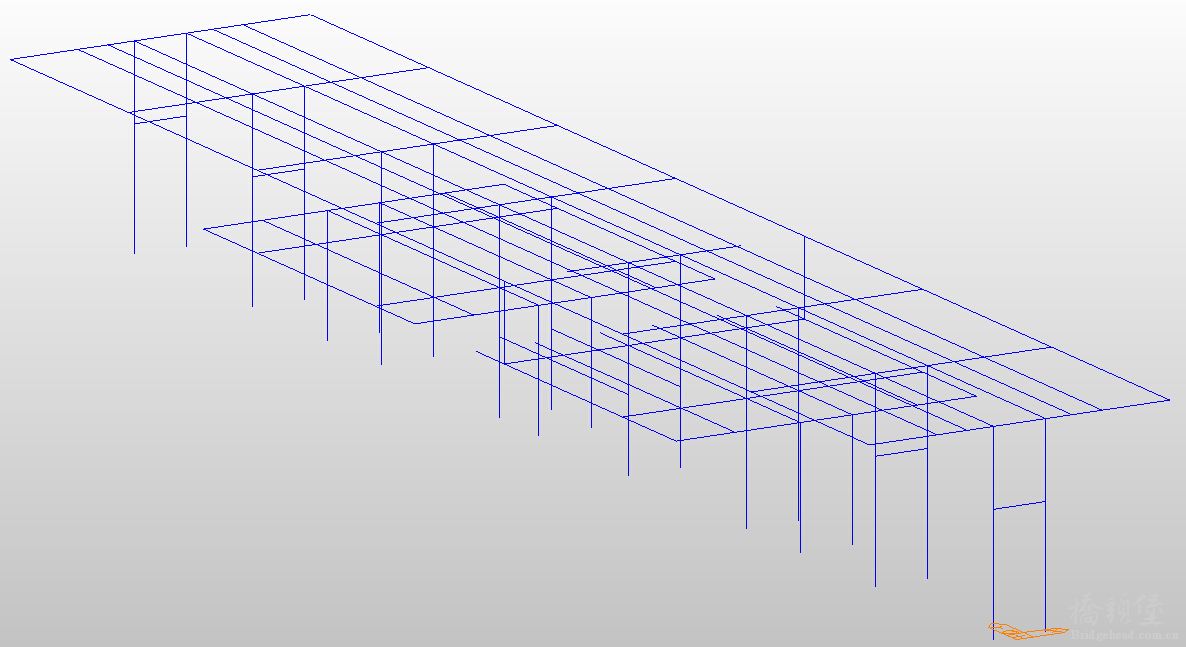

这种方法适用于线性的构件，如果结构非常复杂就比较麻烦了。我的模型是这样的：


我可以对构件进行分类，然后依次制作图形。但是这样工作量太大，并且仍然不够直观。

你这是啥子桥哦，框架模型吗？

xianli2020 发表于 2014-12-4 13:28
你这是啥子桥哦，框架模型吗？

地铁车站模型，不是桥。出计算书很费时间，并且很难让人满意。

warmwaver 发表于 2014-12-5 09:06
地铁车站模型，不是桥。出计算书很费时间，并且很难让人满意。

太牛了，设计轨道的公司，都很牛啊
