桥梁荷载试验，115+200+115连续刚构，跨中最大弯矩工况加载问题

海生 发表于 2014-9-2 08:47:31 | 显示全部楼层 | 阅读模式
本帖最后由 海生 于 2014-9-2 17:36 编辑

桥梁荷载试验，115+200+115连续刚构，主跨跨中最大弯矩工况加载，试算中，发现，两排车后轴之间的梁单元内力图不是平直线，而是斜直线，请高手解答！谢谢！晚上回复。（上传不了图片和模型文件）


登录/注册后可看大图


补充内容 (2014-9-9 12:54):
最后发现是模型建立的时候，桩基不一样长，搞工程太不细心了！吸取教训！改成对称再试试！

补充内容 (2014-9-23 22:08):
已解决，谢谢各位小伙伴关注和解答！原因有：1、两桩长度按实际长度建模，长度不一样结果自然不对称；2、跨中截面两侧荷载施加时多点了次适用，荷载不对称 ——采用梁单元连续集中荷载施加。

点评

wangweiloving
可以通过附件上传！！以便于整体把握，好回答你的疑问，谢谢！  发表于 2014-9-4 12:50
使用道具 举报 回复
精彩评论倒序浏览

7343查看20评论

海生 发表于 2014-9-3 21:16:32
本帖最后由 海生 于 2014-9-3 21:34 编辑
slwqkz 发表于 2014-9-3 09:34
弯矩的一阶导是剪力，弯矩是直线，说明剪力是定值，这是正确的，之所以是斜直线，是因为剪力虽然无变化，但 ...


版主说得确实有一定道理，但是我看一个类似模型（36+60+36）m预应力连续刚构，就是平直线，荷载工况类似。从后附图可以看出，版主的假设情况不适用于本模型。



登录/注册后可看大图

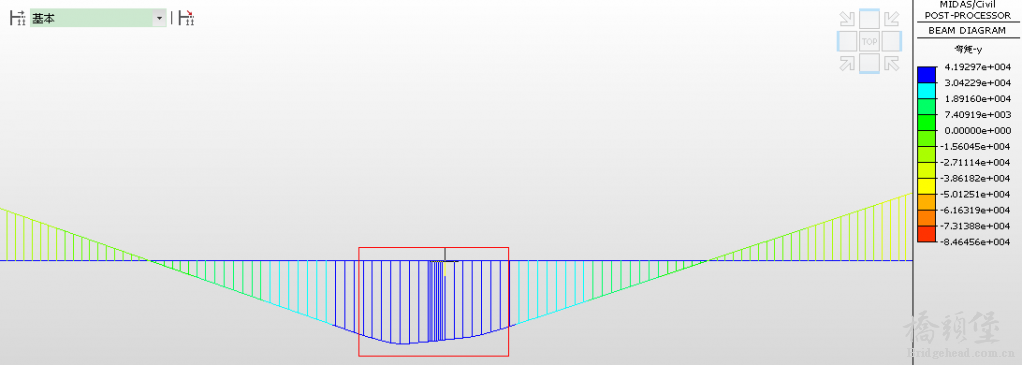

（36+60+36）m预应力连续刚构，桥梁荷载试验，跨中正弯矩工况，梁单元内力图；



登录/注册后可看大图

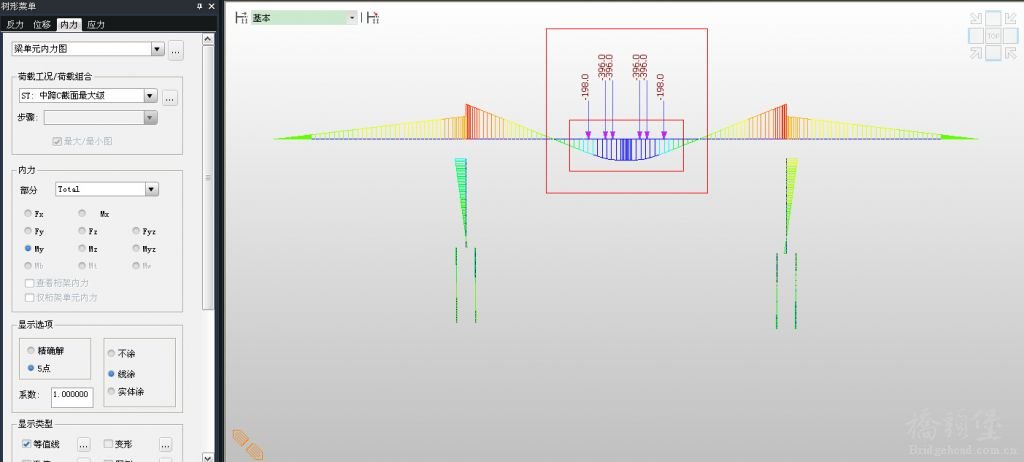

（115+200+115）m预应力连续刚构，桥梁荷载试验，跨中正弯矩工况，梁单元内力图

举报 回复
海生 发表于 2014-9-9 08:45:13
朋友，你好，之前您回复关注过的url=http://www.bridgehead.com.cn/forum.php?mod=viewthread&tid=53458&page=1#pid456888]桥梁荷载试验，115+200+115连续刚构，跨中最大弯矩工况加载问题[/url]模型文件，已上传到10楼，麻烦各位热心的伙伴抽空看一下，其他工况还不对，跨中正弯矩工况的试验弯矩同设计弯矩之比，初步判断是满足桥梁荷载试验的“静力荷载效率”的。@ldxzy @gxdxtmlq @330794928 @vicky @水潭 @dingling320 @wangweiloving
举报 回复
海生 发表于 2014-9-4 18:42:28
水潭 发表于 2014-9-4 15:50
其实这个问题很简单，本来就应该是平直线，问题在于你的内力提取方式，你提取的都是单元i端或者都是单元j端 ...



登录/注册后可看大图


登录/注册后可看大图
.

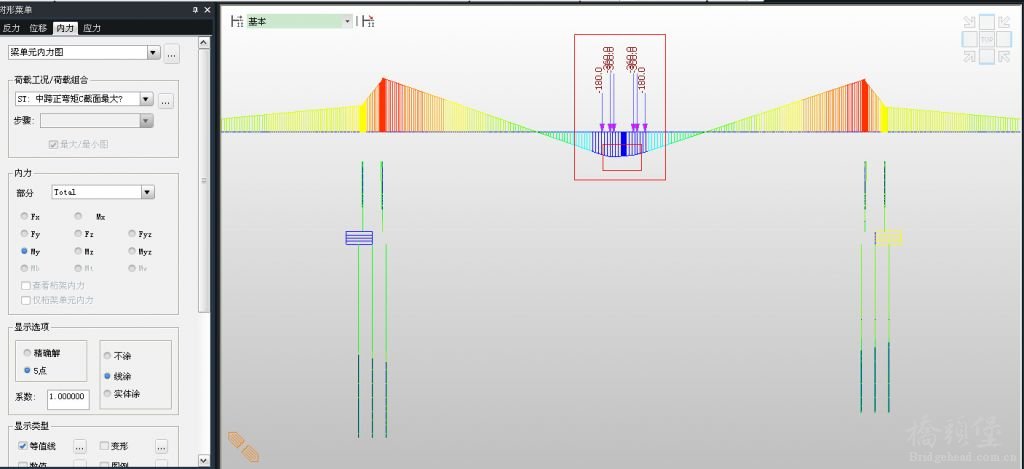

右侧图是类似模型（36+60+36）m预应力连续刚构，就是平直线，荷载工况类似下的梁单元内力图（输出位置为“绝对最大”）；
左侧图是本问题模型（115+200+115）m预应力连续刚构，就是斜直线，荷载工况类似下的梁单元内力图（输出位置为“绝对最大”）。而不是i端或J端，那是结果表格提取时。
举报 回复
dingling32... 发表于 2014-9-2 17:26:19
为什么要是平直线？

点评

海生
两集中荷载之间是等弯矩区啊  详情 回复 发表于 2014-9-2 17:32
举报 回复
海生 发表于 2014-9-2 17:32:40
dingling320 发表于 2014-9-2 17:26
为什么要是平直线？

两集中荷载之间是等弯矩区啊
举报 回复
dingling32... 发表于 2014-9-3 09:25:02
加载工况荷载组成与形式发上来看看
举报 回复
slwqkz 发表于 2014-9-3 09:34:22
弯矩的一阶导是剪力，弯矩是直线，说明剪力是定值，这是正确的，之所以是斜直线，是因为剪力虽然无变化，但剪力的作用距离在变化，所以弯矩在变，可以想想跨径L的简支梁跨中和四分点分别作用力P，跨中叠加弯矩为PL/4+PL/8=3PL/8，四分点叠加弯矩PL/8+3PL/16=5PL/16，四分点到跨中这段也是斜直线。

点评

海生
版主说得确实有一定道理，但是我看一个类似模型（36+60+36）m预应力连续刚构，就是平直线，荷载工况类似。  详情 回复 发表于 2014-9-3 21:16
举报 回复
海生 发表于 2014-9-3 21:08:00
dingling320 发表于 2014-9-3 09:25
加载工况荷载组成与形式发上来看看

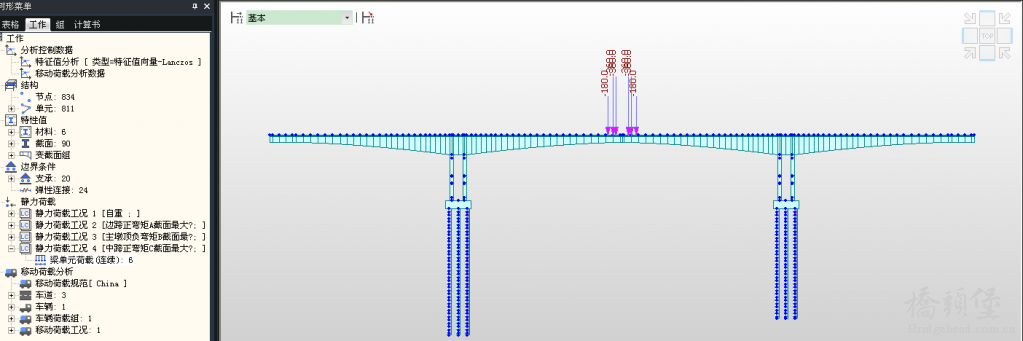

登录/注册后可看大图
，模型不能添加附件，等下发QQ或怎么办。
举报 回复
海生 发表于 2014-9-3 21:09:11
dingling320 发表于 2014-9-3 09:25
加载工况荷载组成与形式发上来看看



登录/注册后可看大图

点评

dingling320
从图上看，你的截面定义的有问题。  详情 回复 发表于 2014-9-4 11:26
举报 回复
dingling32... 发表于 2014-9-4 11:26:41
海生 发表于 2014-9-3 21:09

从图上看，你的截面定义的有问题。

点评

海生
哪个截面定义有问题？谢谢兄弟，这么热心！  详情 回复 发表于 2014-9-4 18:34
举报 回复
水潭 发表于 2014-9-4 15:50:07
其实这个问题很简单，本来就应该是平直线，问题在于你的内力提取方式，你提取的都是单元i端或者都是单元j端，就会造成这种结果

点评

海生
（本来附图说明这个问题，没想到要审核），实际我是采用“梁单元内力”——输出位置为“绝对最大值”，而不是“i端或J端——一般在采用结果表格提取结果时会用到”，所以版主的说法，应是我描述不够全面造成的误解。  详情 回复 发表于 2014-9-4 18:45
举报 回复
zhuxueren2... 发表于 2014-9-4 16:21:26
同意水潭的意见，可根据你需要的位置再把单元划分下。
举报 回复
海生 发表于 2014-9-4 18:15:47
@wangweiloving；@dingling320；@zhuxueren2004；@水潭；@slwqkz，发现附件在点“回复  ”上传不了，编辑帖子也上传不了，现在最下端回复才可以上传附件，麻烦各位热心的伙伴看一下吧，其他工况还不对，跨中正弯矩工况的试验弯矩同设计弯矩之比，初步判断是满足桥梁荷载试验的“静力荷载效率”的。

115 200 115连续刚构 桥梁荷载试验 跨中弯矩工况试算模型.rar

33.41 KB, 下载次数: 35
举报 回复
海生 发表于 2014-9-4 18:34:21
dingling320 发表于 2014-9-4 11:26
从图上看，你的截面定义的有问题。

哪个截面定义有问题？谢谢兄弟，这么热心！
举报 回复
海生 发表于 2014-9-4 18:45:47
水潭 发表于 2014-9-4 15:50
其实这个问题很简单，本来就应该是平直线，问题在于你的内力提取方式，你提取的都是单元i端或者都是单元j端 ...

（本来附图说明这个问题，没想到要审核），实际我是采用“梁单元内力”——输出位置为“绝对最大值”，而不是“i端或J端——一般在采用结果表格提取结果时会用到”，所以版主的说法，应是我描述不够全面造成的误解。
举报 回复
