江津观音岩长江大桥dwg（35.5+186+436+186+35.5）m结合梁斜拉桥

chbo · 发表于 2013-12-25 17:15:42

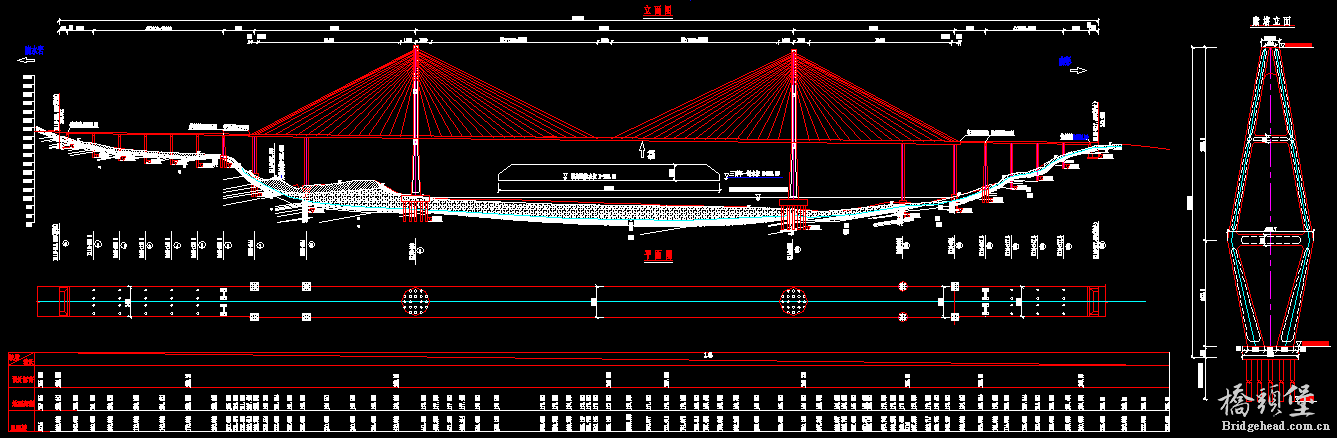

重庆江津观音岩长江大桥全长1.19公里，其中主桥跨径布置为35.5m+186m+436m+186m+35.5m，桥面全宽36.2m，为双塔双索面斜拉桥，纵向半飘浮体系，曾是交通部在建高速公路中桥面最宽的叠合梁斜拉桥，菱型索塔。

主梁采用高3.2m双工字型结合梁，标准节段主梁长12m，在边跨端部逐渐缩短为8m和4m。全桥纵向不设固定支座，在索塔下横梁与梁体间设置油压阻尼器，横向采用限位支座。斜拉索全桥共68对，按双索面扇形布置。
引桥分幅：滴水岩岸引桥为6×30米先简支后连续T梁桥；南彭岸引桥为4×30先简支后连续T梁桥。

发给大家仅供交流学习之用。

薛123 · 发表于 2013-12-31 20:56:50

够意思感谢分享

lxl · 发表于 2014-2-13 11:24:54

够意思啊楼主

chbo · 发表于 2014-2-13 15:48:10

大家客气交流学习嘛

西风独自凉... · 发表于 2016-7-4 21:06:05

很好衷心谢谢楼主！

suker · 发表于 2016-7-5 08:54:20

版主多放出几座vip里的桥

jinzhulaod... · 发表于 2016-7-13 17:42:03

谢谢分享，

jinzhulaod... · 发表于 2016-7-15 16:28:59

lz确定只有两个压缩包？

fool10 · 发表于 2016-7-15 17:17:20

压缩包不全啊，这么多币有点上当的感觉！

桥博士 · 发表于 2016-7-18 17:59:27

图纸不全，缺图较多。参考的意义不大。

gddsgr · 发表于 2016-7-20 08:54:08

这东西，有点小贵啊

congcitian... · 发表于 2016-7-22 08:01:49

东西太贵，图纸不全，只有一些简单的图纸

nivea159 · 发表于 2016-9-21 15:38:31

谢谢分享，有点小贵

wr0024 · 发表于 2017-7-12 14:00:40

晕，下载两部分还不能压缩，坑爹的欺骗，有意思么？小人

xcmdos · 发表于 2017-7-19 13:28:33

少传了一个压缩包，建议不要画大价格购买。慎重。

建议楼主把资料传全
