花瓶墩计算

hohoman · 发表于 2013-12-8 19:32:13

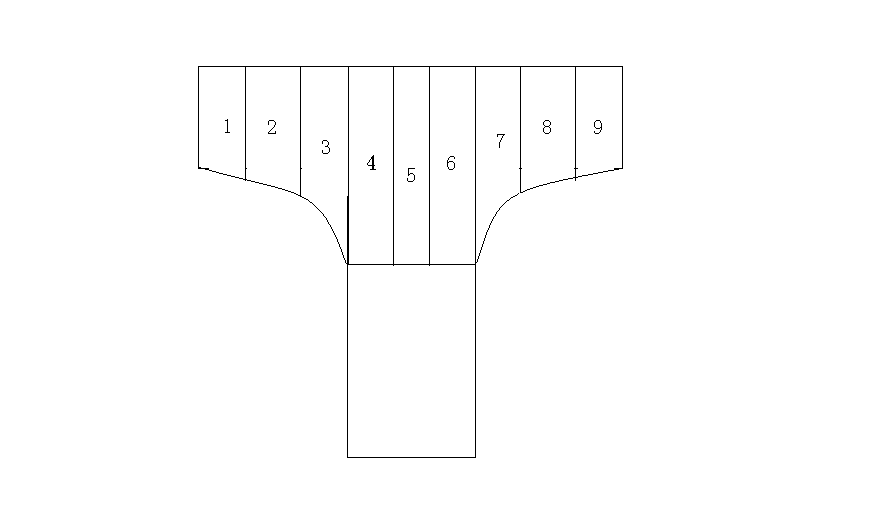

我用桥梁博士计算花瓶墩，但是用的是线杆模型计算的，但是老实计算感觉这样计算有点不对，横向钢筋这样配是否对呢？附件中图片是我桥梁博士中建立花瓶墩单元划分形式，各位看看这样划分计算横向钢筋可不可以，抗弯抗冲切这样计算是否可以呢？

qwe11520 · 发表于 2013-12-9 11:19:18

你这不是花瓶式桥墩吧？怎么感觉有点像T型桥墩呢！
这样划分单元可以啊，就想计算盖梁一样了！偏安全哈，因为这样增大了其悬臂长度。
桥墩一般不考虑冲切吧！

hohoman · 发表于 2013-12-9 15:11:07

qwe11520 发表于 2013-12-9 11:19; V" T* E, j: h" I3 V; S6 q
你这不是花瓶式桥墩吧？怎么感觉有点像T型桥墩呢！& o' }) s4 f- C; Y( Q
这样划分单元可以啊，就想计算盖梁一样了！偏安全哈， ...

这个是我大概画了下，只是这样不知道花瓶墩顶部计算是否可以，是偏保守还是偏不安全，感觉是不是我这样划分将受弯截面加大了？

qwe11520 · 发表于 2013-12-9 15:18:39

hohoman 发表于 2013-12-9 15:11
0 R8 c: _2 u s0 V( p这个是我大概画了下，只是这样不知道花瓶墩顶部计算是否可以，是偏保守还是偏不安全，感觉是不是我这样划 ...

顶部计算这样肯定是偏安全的哈！悬臂这么小，计算应该不成问题哈！

xianli2020 · 发表于 2013-12-9 20:36:02

这种是深梁了呢，需要计算下冲切了

hohoman · 发表于 2013-12-12 20:27:12

qwe11520 发表于 2013-12-9 15:18
$ i/ t3 r) f% X& p$ q7 l$ L顶部计算这样肯定是偏安全的哈！悬臂这么小，计算应该不成问题哈！

就是墩顶中间部位的抗拉应该是比较危险的把，这里该如何考虑呢？

hohoman · 发表于 2013-12-12 20:28:48

xianli2020 发表于 2013-12-9 20:36
8 p6 y; z" V/ |6 _7 V5 k! |3 T0 ], G9 o这种是深梁了呢，需要计算下冲切了

那个部位的冲切？

dingling32... · 发表于 2013-12-13 10:34:03

做成变截面不就行了！

qwe11520 · 发表于 2013-12-13 15:37:24

hohoman 发表于 2013-12-12 20:275 }3 C/ W) }( T4 l. Z9 Z0 j
就是墩顶中间部位的抗拉应该是比较危险的把，这里该如何考虑呢？

你这个墩顶普通钢筋都能算过哈！

xianli2020 · 发表于 2013-12-17 20:36:31

hohoman 发表于 2013-12-12 20:28
7 x3 M- T/ D' D( e: M那个部位的冲切？

论坛里有很多的，你这个肯定是深梁了撒
