绍兴解放路3号桥施工图（75+180+75m三跨自锚式悬索桥）

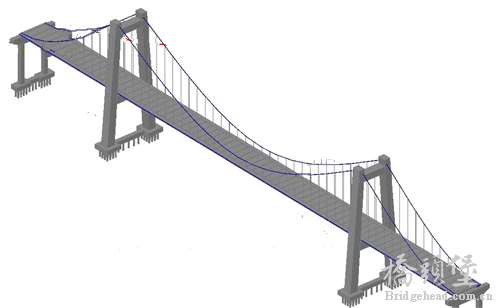

解放路三号桥采用三跨自锚式悬索桥。跨径组合为75+180+75m，全长330m，桥梁全宽42.0m。主梁采用两侧单箱单室混凝土箱梁，主梁之间用横梁搭桥面板。主梁标准梁高2.32米，在桥塔处加高到5m，在梁端加高为3m。主塔为钢筋砼结构，塔高44.1m，采用线型流畅的半弓形主塔，造型新颖、别致。主缆采用37根平行钢丝成品索（不带PE外护套）编制排列而成，采用冷铸锚锚固体系，主缆横向间距21.5m。吊杆采用单根平行钢丝成品索，冷铸锚锚固体系。吊杆间距6.0m，与吊杆一一对应处设一道混凝土横梁。主梁纵向为半飘浮体系，塔梁分离、塔墩固结。

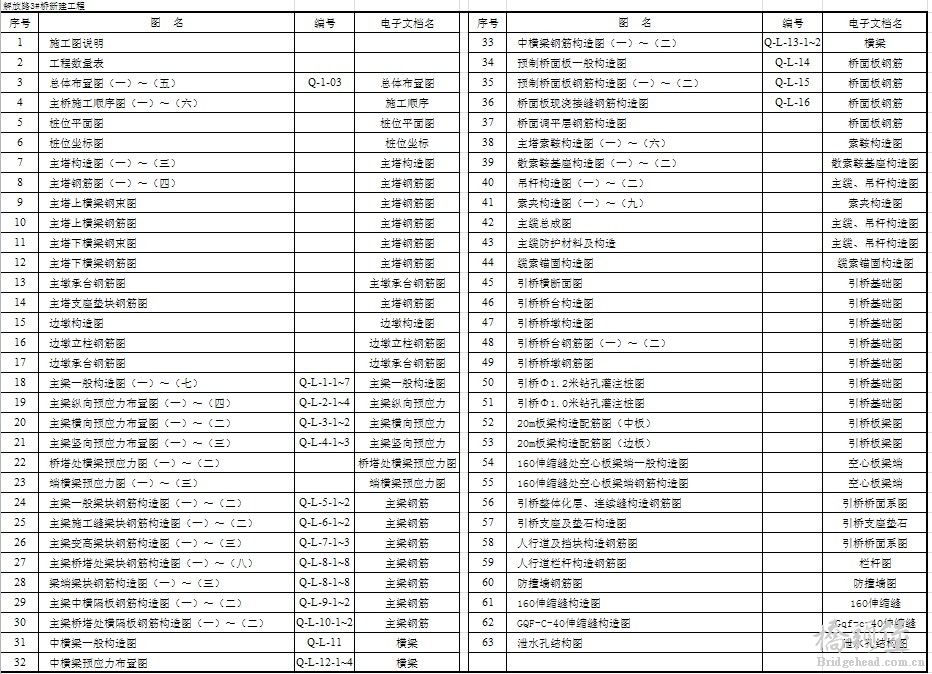

“林同炎 李国豪土建工程咨询有限公司”设计的，图纸完整，图面较清晰。
