未知荷载系数法求拱桥索力，约束位移的疑问

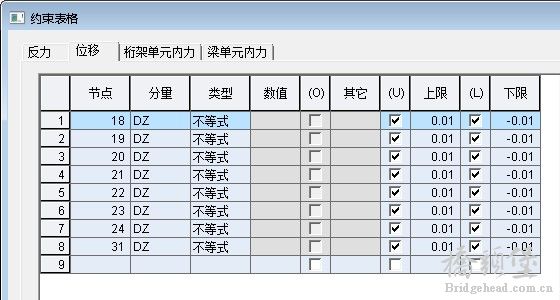

用未知荷载系数法做拱桥正装分析，求吊杆索力，未知荷载系数法约束的节点位移都是-10mm-10mm，但是运行后，最终的变形图显示相应的节点位移值大于约束的-10mm-10mm，达到30mm最大，最终那些约束的未知值不应该就是定义的约束条件吗？还是我哪些地方没考虑到呢？第一次做拱桥分析，有些地方不明白，请大家多多指点指点哈~

有可能没办法计算到最优解，我也在做一个系杆拱桥的模型~想问下您那个桥面板是怎么模拟的？

z2009d 发表于 2013-6-23 10:08
有可能没办法计算到最优解，我也在做一个系杆拱桥的模型~想问下您那个桥面板是怎么模拟的？

如果没办法计算最优解那计算未知荷载系数法的时候会提示不能计算吧？
那个桥面板用板单元定义就行了吧

我想问下桥面板如何与梁连接？是每个点刚性连接么？

对了，最近我也在做组合系杆拱桥，一个用单主梁做的，一个用梁格法做的，梁格法做的还有不对的地方要修改，要不我传给你，能不能帮我看看~~我的扣扣号是852321355，不过我的midas是2012的

z2009d 发表于 2013-6-26 12:15
我想问下桥面板如何与梁连接？是每个点刚性连接么？

我做的这个是直接刚性连接的

z2009d 发表于 2013-6-26 12:18
对了，最近我也在做组合系杆拱桥，一个用单主梁做的，一个用梁格法做的，梁格法做的还有不对的地方要修改， ...

加了已经——桥头堡——交流

liqihangvip 发表于 2013-6-27 21:32
加了已经——桥头堡——交流

嗯~~加了~~向你学习~~

这个未知荷载系数法求拱桥索力不行,我也试过很多次!

请问最后你如何确定索力的啊？？

我的这个计算位置荷载系数的时候显示得不到最优解是怎么一回事
