MIDAS求助，哪位朋友能告诉我一下梁截面温度梯度B值怎么确定？

maoyisheng · 发表于 2013-5-8 19:48:00

用MIDAS建模，是三跨预应力连续梁桥，结构需要施加温度梯度荷载，请问宽度B是如何确定的？谢谢各位了。

xujian2361 · 发表于 2013-5-8 23:57:01

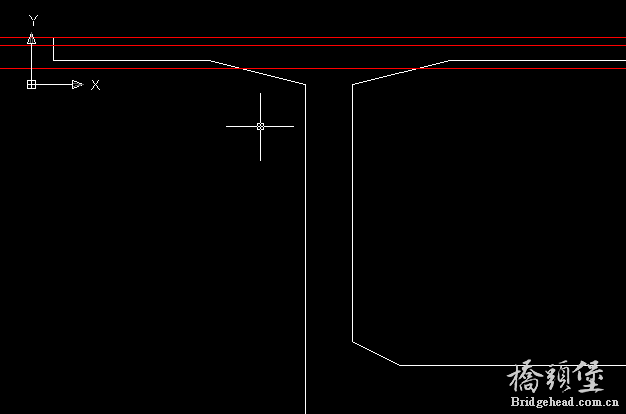

形象点就是在梁截面该位置处画一条切线，切线穿过的总厚度

maoyisheng · 发表于 2013-5-9 12:13:57

xujian2361 发表于 2013-5-8 23:57

登录/注册后可看大图

形象点就是在梁截面该位置处画一条切线，切线穿过的总厚度

额，朋友，能说具体点吗？谢谢了。我知道T1和T2之间100mm的范围内B就是顶板的宽度，但是T2以下300mm的宽度B怎么求就不知道了。

maoyisheng · 发表于 2013-5-9 12:35:16

我想问问，是不是从桥面板往下400mm范围内，只要B有突变的地方，就要内插T？

xujian2361 · 发表于 2013-5-9 23:27:25

maoyisheng 发表于 2013-5-9 12:35

登录/注册后可看大图

我想问问，是不是从桥面板往下400mm范围内，只要B有突变的地方，就要内插T？

MIDAS可以定义5个点，尽量能准备定义温度梯度曲线就行了

midas_zf · 发表于 2013-5-10 17:31:29

B值表示您定义的这个梯度区段高度范围内梁的宽度是多少。所以规范里只是简单的折线，实际结构可能需要定义多条梯度线。

maoyisheng · 发表于 2013-5-10 17:33:24

midas_zf 发表于 2013-5-10 17:31

登录/注册后可看大图

B值表示您定义的这个梯度区段高度范围内梁的宽度是多少。所以规范里只是简单的折线，实际结构可能需要定义多 ...

朋友，是平均宽度？即（a+b)/2?
