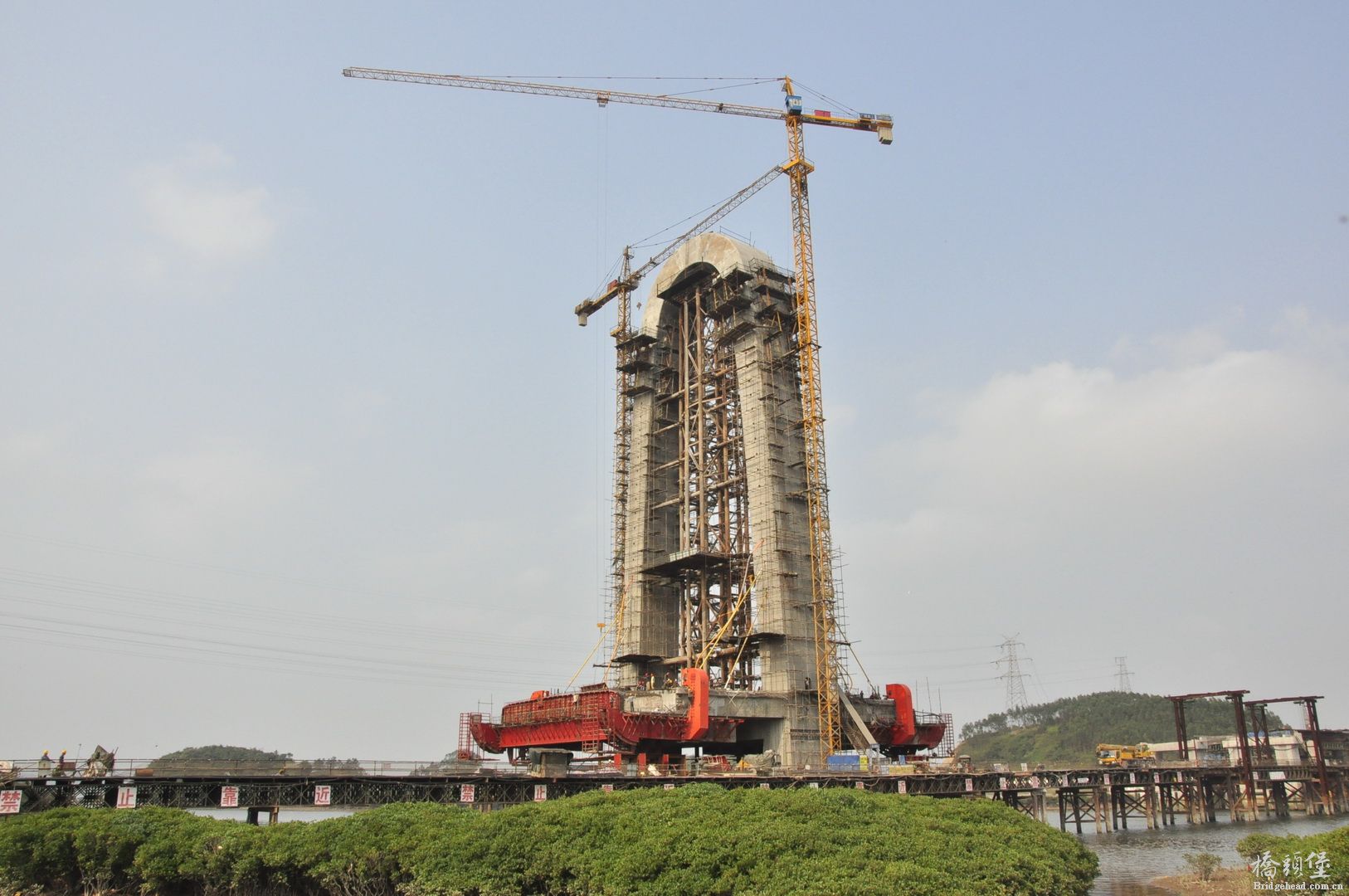

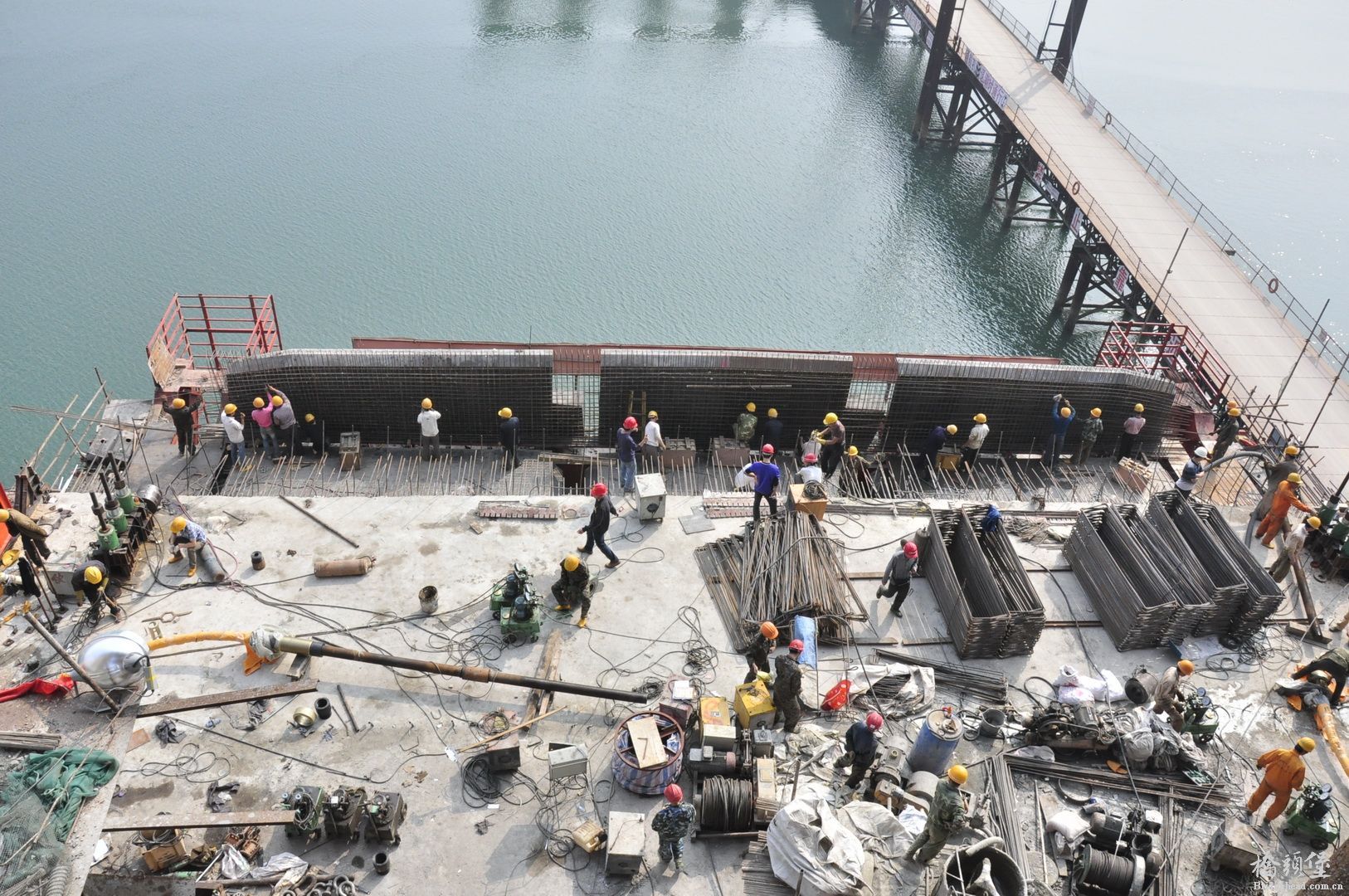

某斜拉桥前支点挂篮施工图片

cbw111 发表于 2013-3-24 09:55:13 | 显示全部楼层 | 阅读模式
本帖最后由 cbw111 于 2013-3-24 09:54 编辑
/ `6 N5 H2 W+ M( P0 N# `: c# `2 S2 m5 E& J5 a- ], }, [4 a

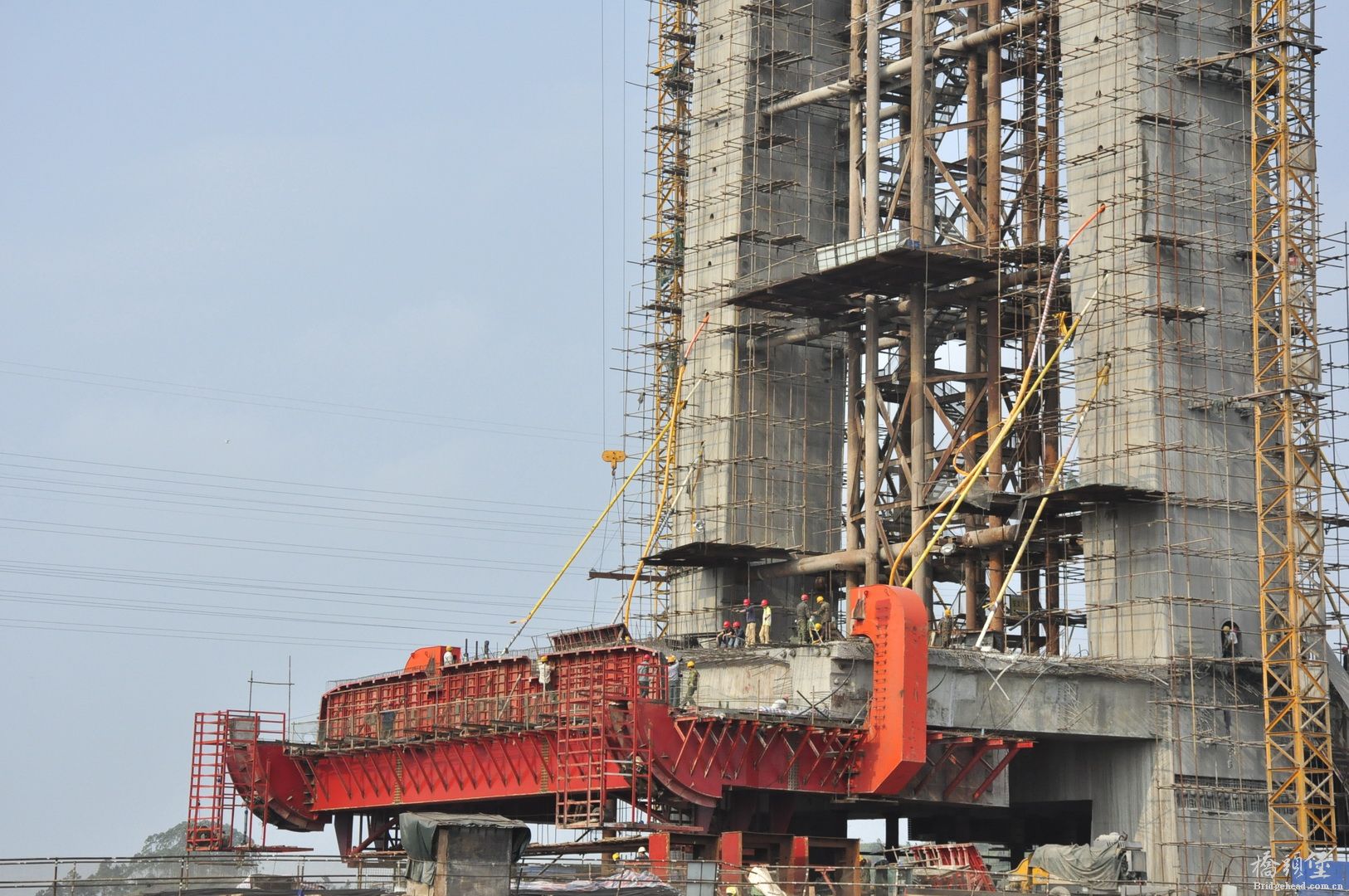

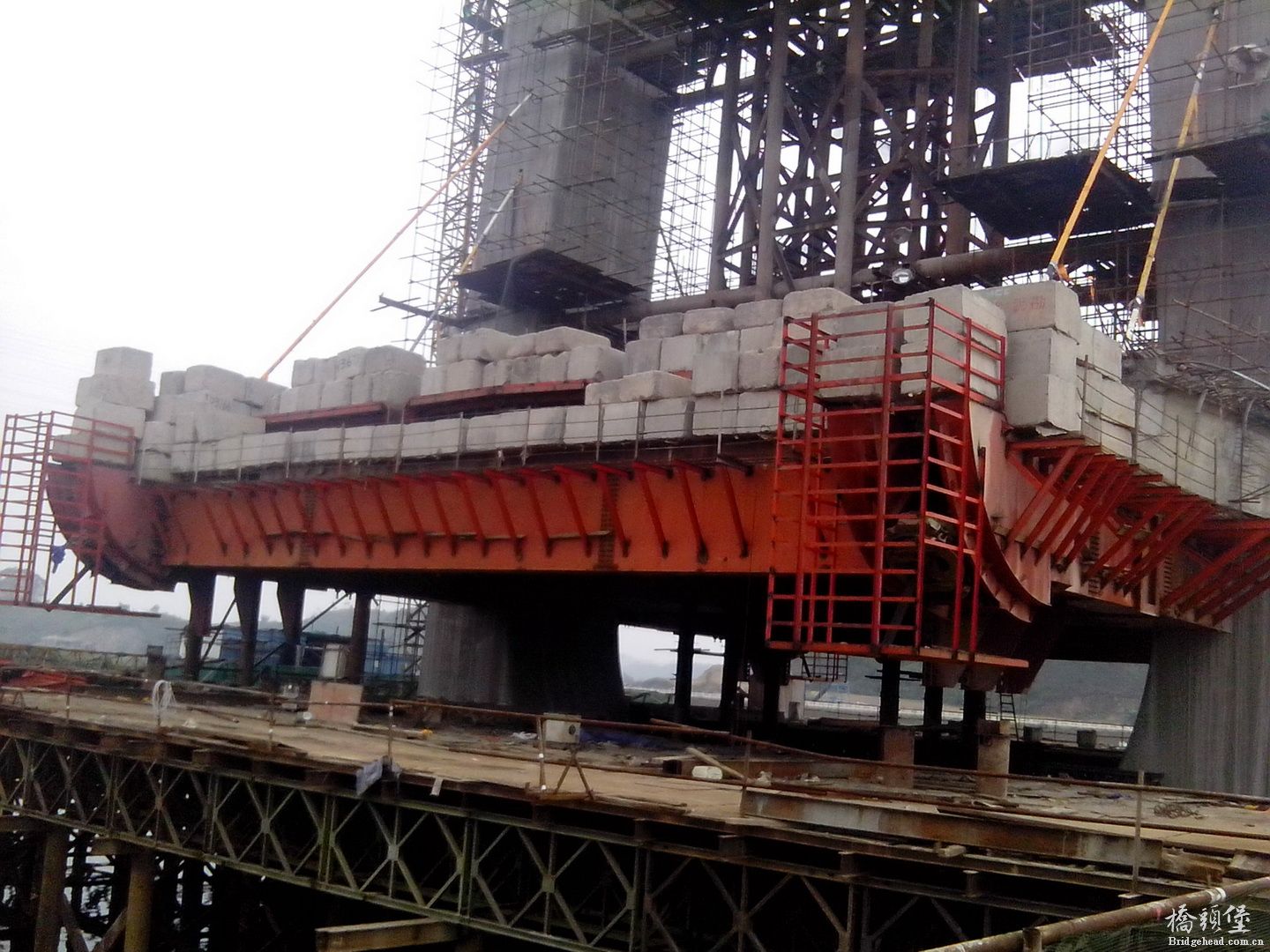

     前支点挂篮设备作为斜拉桥的一种常用设备，为主梁节段施工提供一个合理的施工平台。: X) O* R' X6 ]# @5 S7 K' S
    前支点挂篮也称牵索式挂篮，利用待浇梁段斜拉索做为挂篮前支点支撑力，施工过程中将挂篮后端锚固在已浇梁段上，由斜拉索及已浇梁段来共同承担待浇梁段的混凝土荷载。待浇混凝土达到所需强度后，拆除斜拉索与挂篮的连接，使节段荷载转换到斜拉索上，前移挂篮。
施工, 斜拉桥
更多图片 小图 大图
组图打开中，请稍候......

评分

参与人数 1堡币 +1 收起 理由
lzwmqjq + 1 鼓励下！

查看全部评分

使用道具 举报 回复
精彩评论倒序浏览

1.4万查看18评论

山药蛋科... 发表于 2013-10-3 18:07:05
学习学习
举报 回复
adchew 发表于 2013-5-22 20:32:43
楼主这种是双索面的结构，挂篮操作较单索面的空间索简单多了
举报 回复
dingling32... 发表于 2013-10-4 12:52:15
待续啊，挂篮还没上啊，只是做了托架施工的那段！
举报 回复
在林子里... 发表于 2013-3-24 23:08:49
很好，只是有一点点不足，第一照片少了，挂篮弧板的特写少了，另止推构件的特写少了，连杆的特写少了；第二缺少挂篮的流程介绍。
举报 回复
cbw111 发表于 2013-4-2 11:23:31
在林子里 发表于 2013-3-24 23:08
: ^/ b* i/ Q1 B& K7 \$ s

登录/注册后可看大图
( i0 K# O4 h6 v! C
很好，只是有一点点不足，第一照片少了，挂篮弧板的特写少了，另止推构件的特写少了，连杆的特写少了；第二 ...
" r) f! e0 R! I1 W+ v- n, ?0 a  A' u% t
有时间另整理一个，挂篮施工工序还是很紧张的
举报 回复
liushui 发表于 2013-4-5 11:49:14
是挂篮施工吗，挂篮施工不是应该悬在空中吗。看照片怎么貌似下面都有支撑的，是不是我眼睛花了。搂着可以帮忙解释下吗
举报 回复
cbw111 发表于 2013-4-7 16:24:17
liushui 发表于 2013-4-5 11:49

! @$ S+ x! Y* Z% n  ~. |0 h: P
登录/注册后可看大图
! ^, M7 \' y6 L5 e# F7 M2 y
是挂篮施工吗，挂篮施工不是应该悬在空中吗。看照片怎么貌似下面都有支撑的，是不是我眼睛花了。搂着可以帮 ...
' D; b) P+ \2 O: y3 I8 F
是挂篮悬臂施工啊   底下的不是支撑    是拱架的升降轨道
举报 回复
liushui 发表于 2013-4-7 19:35:42

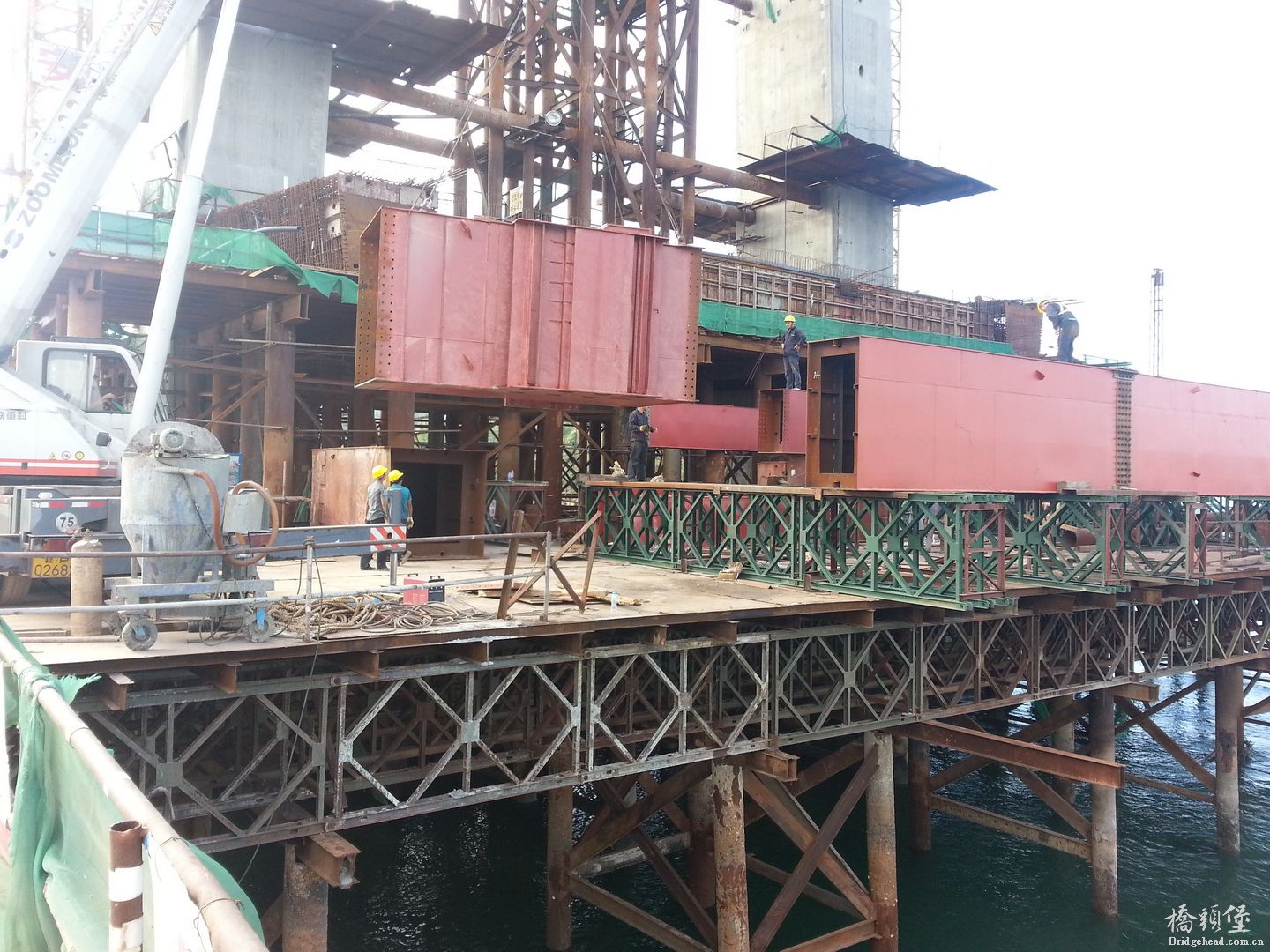

20121121_154357.jpg （第一张图）下面不是很多支架吗
举报 回复
cbw111 发表于 2013-4-8 14:48:18
liushui 发表于 2013-4-7 19:35
* E' Q7 b" n8 [- W

登录/注册后可看大图
# d. [! J3 n" t4 K
20121121_154357.jpg （第一张图）下面不是很多支架吗
$ M* ?8 J* c3 z+ j+ x4 P
那支架是0#块现浇支架   现浇完成后拆除完毕  再将挂篮就位
举报 回复
liushui 发表于 2013-4-9 18:43:34
cbw111 发表于 2013-4-8 14:48
8 D+ ^) v0 _- J- V7 t2 a

登录/注册后可看大图

' U& ~! J3 V) |! R% I) g那支架是0#块现浇支架   现浇完成后拆除完毕  再将挂篮就位

* d) n0 Z. j2 `% G2 I0 x$ N+ L( }1 r多谢了，我孤陋寡闻! x0 w. _* t' E
举报 回复
lzd121 发表于 2013-4-27 12:44:52
学习了，谢谢你们。
举报 回复
lc000777 发表于 2013-4-28 21:12:07
学习学习！！！！！！！！！！
举报 回复
lc000777 发表于 2013-4-28 21:13:13
学习学习！！！！！！！！！！
举报 回复
syb2013022... 发表于 2013-5-7 07:12:34
很受益，谢谢，继续努力，加油
举报 回复
gumumy2010 发表于 2013-6-21 19:45:38
谢谢，还有吗？有时间详细介绍下？
举报 回复
cbw111 发表于 2013-6-23 20:23:19
竟然有人转我的贴。。。也不说明是转帖
举报 回复
