能滩吊桥——中国公路首座现代悬索桥

chensonglx... 发表于 2013-3-20 10:00:04 | 显示全部楼层 | 阅读模式
本帖最后由 chensonglxl 于 2013-3-20 10:02 编辑
( @) y8 ?: N& T

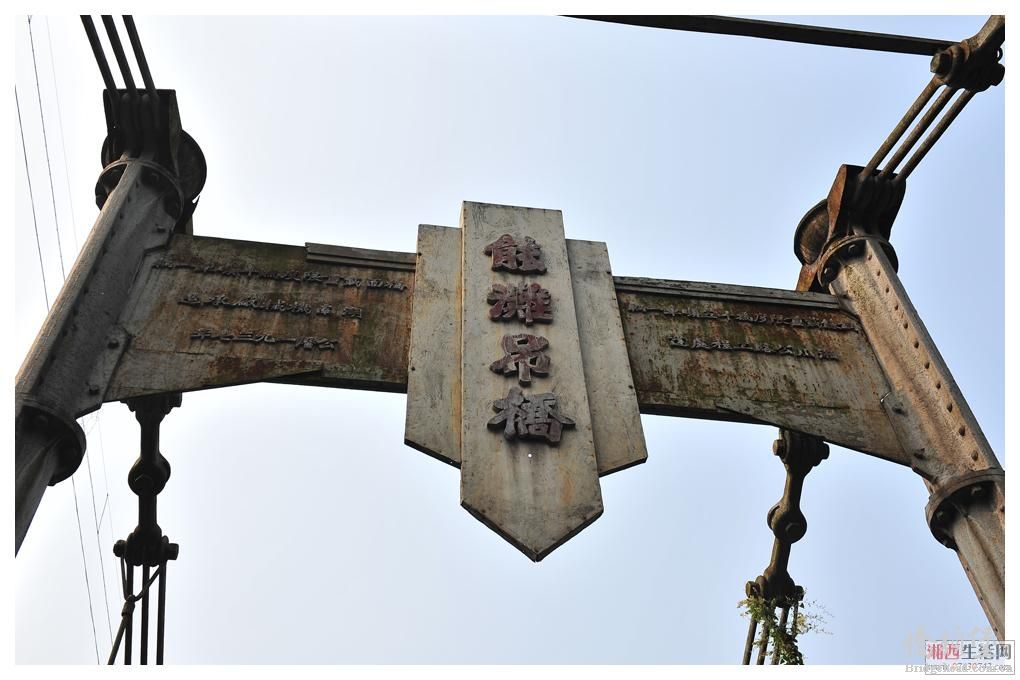

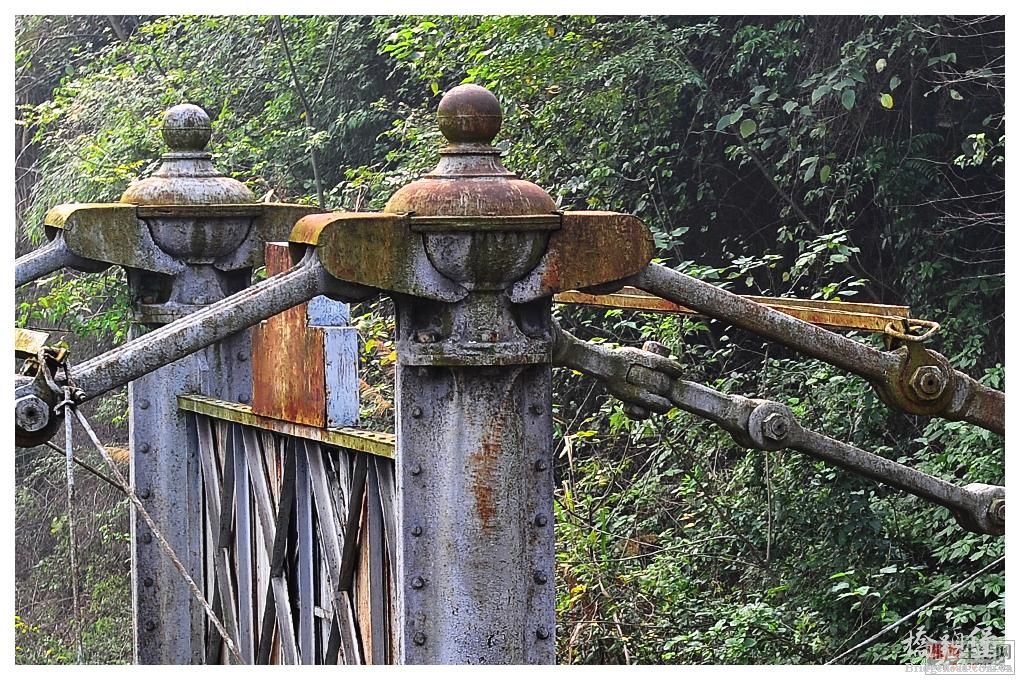

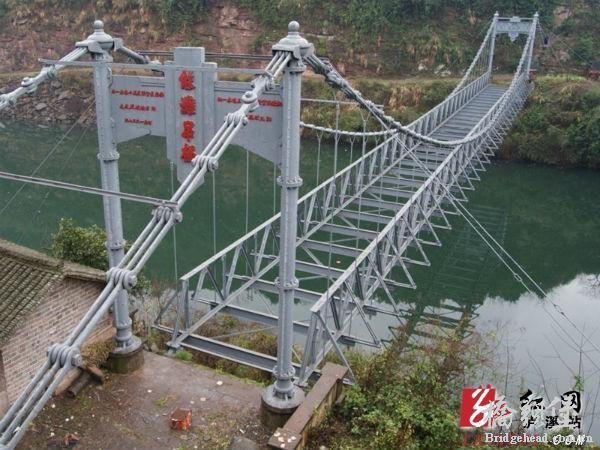

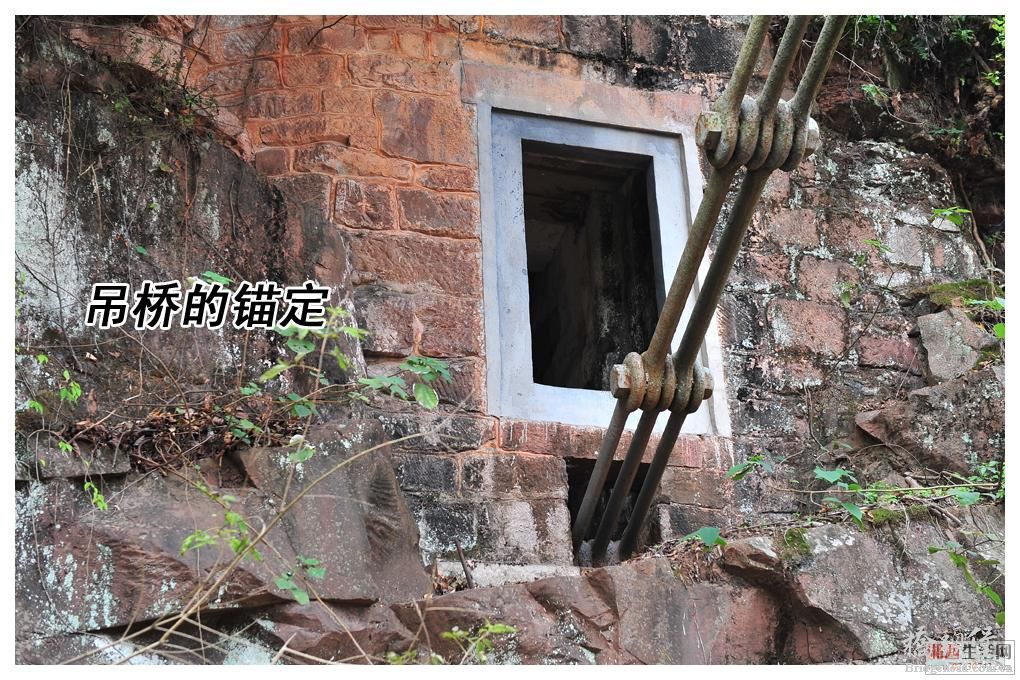

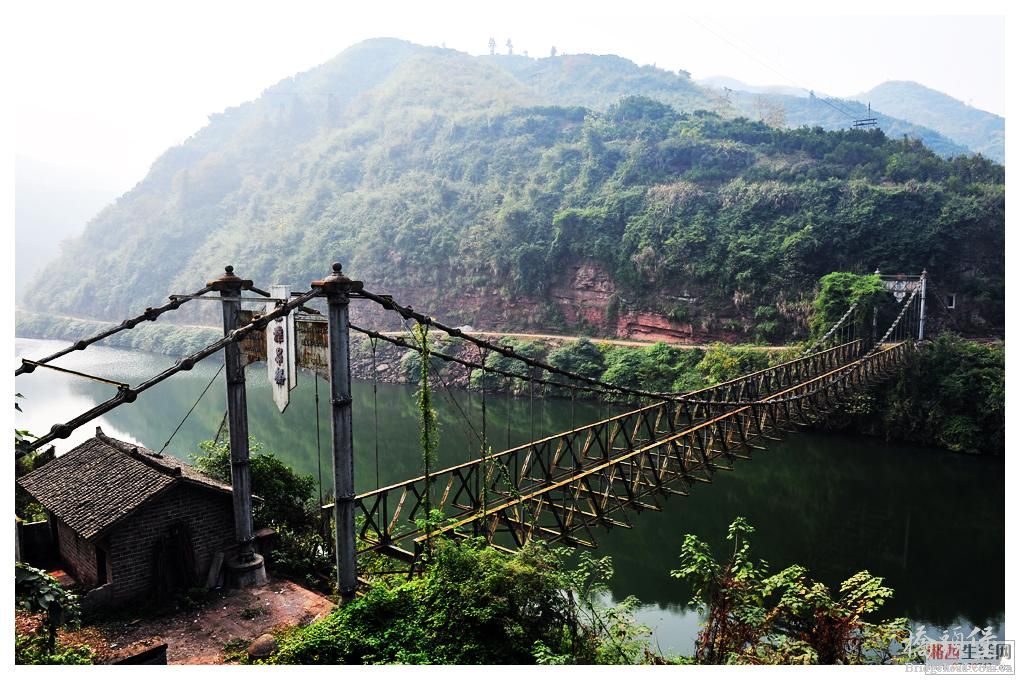

1 ?% ^% Q! V" d  ^7 z能滩吊桥位于川湘公路319国道泸溪县境内跨越能滩河,两岸河谷陡峻,水深达20 余米。该桥由工程师周立夫设计、欧阳缄负责施工,1937年3月修建,1938年5月建成通车,耗银洋69000元。吊桥跨径80米,高20米,桥面宽 4.5米,载重标准10吨。桥台为石砌,桥塔为空心圆柱式铸钢结构,高9米。悬索为链条式,由65节铸钢眼杆构成。悬链总长82.08米,横向间中距5 米,锚锭以槽钢构成框架,用混凝土埋置于两岸石壁锚洞之中。吊杆每边32根,桥面每侧以4根钢圆条作为风缆将桥面拉紧,以防水平摆动。现在的吊桥,作为省重点文物保护单位,每年都要上漆维护,它依旧能绽放光彩。" K+ J$ v! s+ ~2 |" \- I6 y
该桥是我国公路上最早修建的现代钢链吊桥。4 m: V" J  @  P  o/ X; Q' ]/ N; z
更多图片 小图 大图
组图打开中,请稍候......

评分

参与人数 1堡币 +2 收起 理由
BDesigner + 2 鼓励下!

查看全部评分

精彩评论倒序浏览

9797查看5评论

BDesigner 发表于 2013-3-20 17:20:01
补充几张图片
" I9 T5 Q3 f& b7 E% Q  R- ^
# S9 h' |' i9 V5 b; z# _$ J 1.jpg 1 ~$ Y. o4 D5 X% U5 T0 x/ V3 W" V  x
2.jpg 8 w  ^: a$ {( `$ B  ]+ T" [) x) A4 s5 n9 F
3.jpg : \7 j8 S) ?5 z$ B" m
4.jpg & U* z) M. s% U, N' ^- t
举报 回复
such 发表于 2013-4-1 14:25:07
本帖最后由 such 于 2013-4-1 14:28 编辑 7 z' c( d) _) B

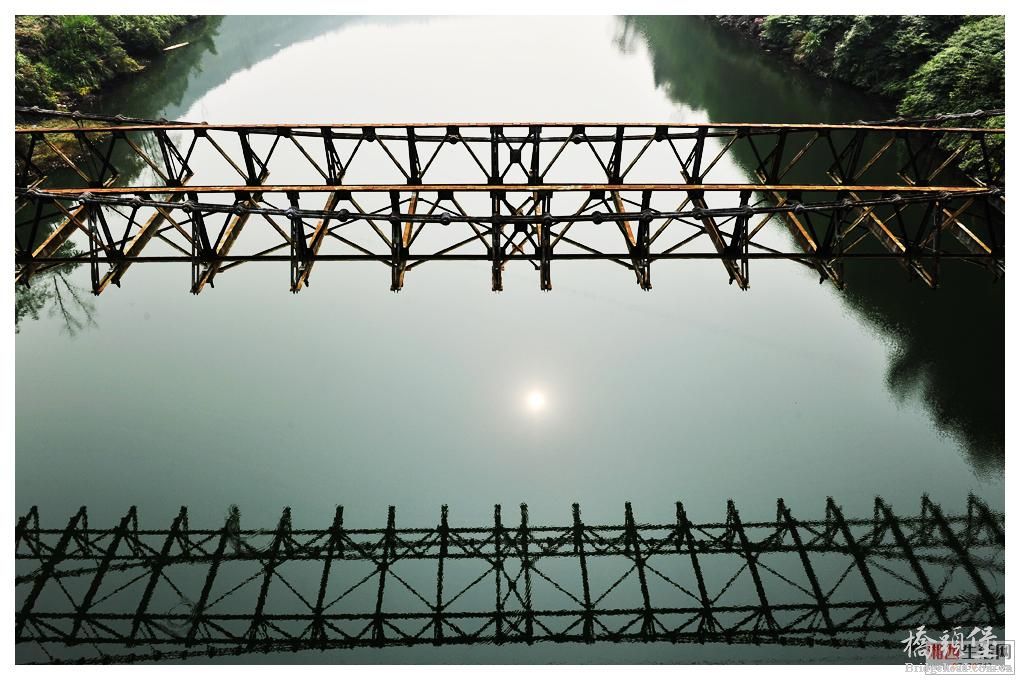

0 U7 d1 E) d8 z7 {- B7 t, H! z5 p很好的桥,可惜已经没有桥面了,应该修缮一下方便两岸人过桥。
( C; i/ |0 H, }. u2 l& t
0 j+ y! o! e# A& Z0 j! G貌似目前这被称为“现代悬索桥”有些欠妥。。。- M$ |7 v  A+ J
6 D  o1 g) u6 R7 {4 ?7 t% V
“悬索桥”谁谁发明的无解,估计是自然界(藤蔓)、或者非人类(猴子)
0 L6 }0 s% _+ `. W* l) w$ t, y9 N古代悬索桥,大概是中国的“竹索桥”、印第安的“藤索桥”,再后来是中国的“铁链桥”
5 t8 z2 h$ _' g& S后来(大概是12~16世纪记不清)传入英国,在英国发展为“链杆桥”“眼杆桥”,法国人发明了用铁丝制作主缆的技术,最终在美国实现,即著名的AS法。
- z8 S) R, z; l! _! k, |1 ^0 \& Z3 D再后来,美国人发明了PPWS技术,并最终在日本实现。
' T0 ]. W) G0 A再后来……就是现在了,中国第一座采用PPWS技术做主缆的,貌似是20世纪90年代的汕头海湾大桥,之前貌似没有用PPWS技术做主缆。
2 h& u; b0 ?5 {* e1 |1 C/ V, {
$ @$ w& ~. a9 |% U! w% g( I- u1 d" ?$ q
这个桥的主缆属于“链杆”,应该是17**年代的英国技术,欧洲人拿走了中国的铁链桥技术,反哺我浩荡中华……不是“现代”悬索桥
举报 回复
只为出汗... 发表于 2013-8-15 19:37:19
顶  不管怎么样  好资料
+ w! Q- Y* B# m- V
举报 回复
csusunsky 发表于 2013-8-16 08:24:05
学习了,长长知识。这个真的不错。
