Midas三跨连续刚构桥运行错误

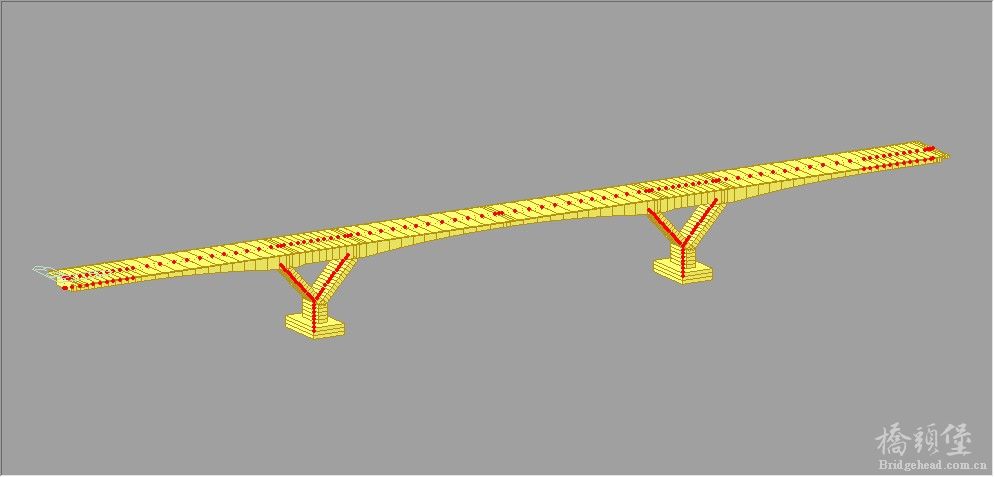

我分别做了两个模型，一是带Y墩的三跨连续刚构桥，二是双肢薄壁墩的连续刚构桥，这两座桥的模型除了桥墩和墩上方的梁不一样，其他的大致相似，但最后Y墩的运行顺利，双肢薄壁墩就出现错误，想了两天都不知哪出了错，请大神指教，谢谢！
下面附上我的两个模型

看了下你的模型，有几点建议，1、连续钢构墩梁的固结建议采用主从约束，弹性连接的刚性在截面大的时候容易出现奇异。2、边跨满堂支架的模拟建议采用只收压弹性连接。2、施工过程的模拟，时间和施工天数之间的关系感觉你没有搞明白，好好看一下这方面的资料。

wsdbdyj 发表于 2013-3-5 22:08


登录/注册后可看大图

看了下你的模型，有几点建议，1、连续钢构墩梁的固结建议采用主从约束，弹性连接的刚性在截面大的时候容易出 ...

谢谢您的建议，我把约束条件改了下，好像还是算不出，难道要重新建模型吗，纠结

对于Y型墩连续刚构的模型，里面还有警告。个人觉得你的温度梯度荷载有问题，第一，梁截面温度建议用一般，不要用PSC/联合。第二，温度梯度荷载的大小沿梁截面高度的取值，好好理解一下D60规范里面的4.3.10的第三点的条文。

对于双支薄壁墩，温度梯度荷载存在同样的问题。最致命的应该是你的预应力筋的线型问题。我大致上看了一下，你的底板预应力筋5SB-5、5SB-6、5SB-7均有部分线型在底板外面，请自己再检查其他地方。

年轻人，做事情要认真！桥梁是关乎人民的生命和财产的重要工程。要有责任心哈！像预应力在外面这种错误是不该出现的。
