下旺大桥22+80+22中承式系杆拱桥

pxy7758521 · 发表于 2013-2-23 18:12:51

下旺大桥采用中承式系杆拱桥型，跨径布置为22+80+22米，总长129.16米，三跨连续。桥梁横断面为：0.15(栏杆扶手)+1. 5（人行道）+0.6(拱片结构区)+0.5(防撞墙)+7.0（双车道）+0.5(防撞墙) +0.6(拱片结构区)+1. 5（人行道）+0.15(栏杆扶手)米，总宽12.5米。

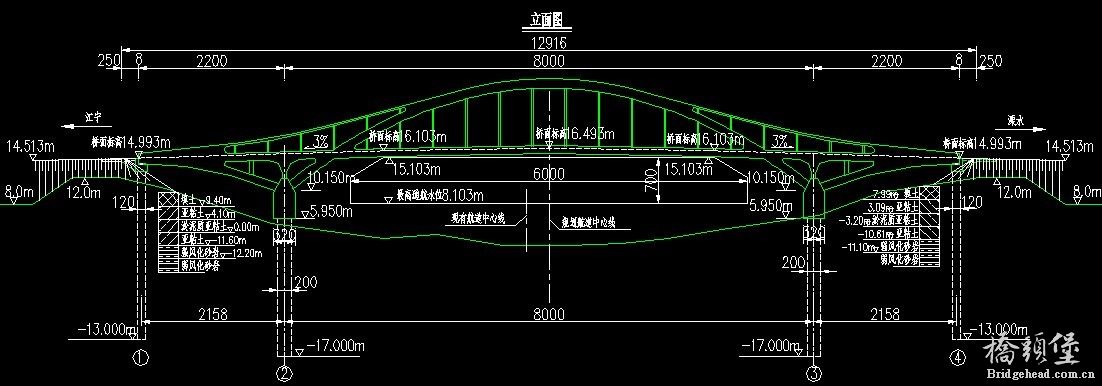

桥型图

pxy7758521 · 发表于 2013-2-25 10:11:48

朋友们下载后能回复一下么？

黄河涯 · 发表于 2013-2-25 15:34:26

图纸还不错，顶一个

BDesigner · 发表于 2013-2-26 08:34:06

钢箱拱吗？怎么不见拱肋的钢结构图纸呢？

pxy7758521 · 发表于 2013-2-26 09:15:57

BDesigner 发表于 2013-2-26 08:34

登录/注册后可看大图

钢箱拱吗？怎么不见拱肋的钢结构图纸呢？

是钢筋混凝土拱肋，跨径比较小，没必要用钢箱，上传的时候没有钢筋混凝土的选项，所以就随便选了一个

BDesigner · 发表于 2013-2-26 12:44:23

pxy7758521 发表于 2013-2-26 09:15

登录/注册后可看大图

是钢筋混凝土拱肋，跨径比较小，没必要用钢箱，上传的时候没有钢筋混凝土的选项，所以就随便选了一个

呵呵，我就说呢，我想看看钢箱的内部构造，既然不是也就不用购买了哈。

happyzhebi... · 发表于 2013-3-2 11:20:42

买了怎么不能下载哈

culllili · 发表于 2013-4-19 11:14:55

回复了就可以下载不

zxlzxl · 发表于 2013-11-11 16:26:53

看看，交流 ansys 模型

ouyanglumi... · 发表于 2013-11-21 15:20:48

付钱了，但是好像下载不下来，好悲催，楼主发一下咯545615297，谢了

zycccc · 发表于 2013-11-26 08:46:50

下载下来，学习一下咯

nkdjgxyzy · 发表于 2018-4-26 23:05:57

不错，图纸、设计说明等齐全
