这个桥型怎么表示，很纠结

380605369 · 发表于 2013-2-4 22:17:16

这座桥为福建泉州南安市霞东大桥，位于霞东村，桥型跨度分布为4x20+5+6x20+5+4x20。这里主要纠结的地方就是这个5米怎么处理才能表示的更简洁，比如忽略掉直接写14x20预应力砼T梁，但是似乎长度变短了，和平面布置图对不上。

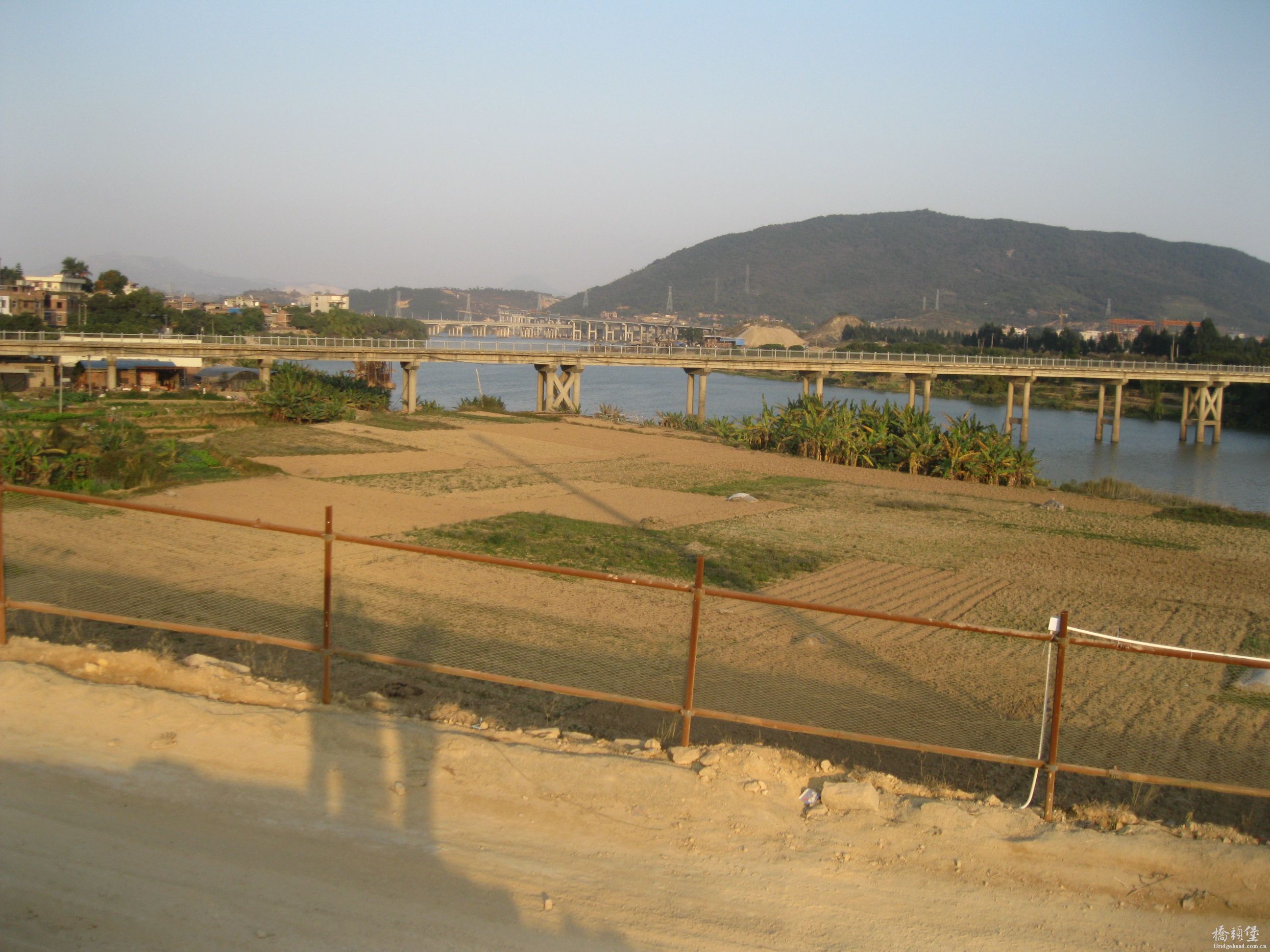

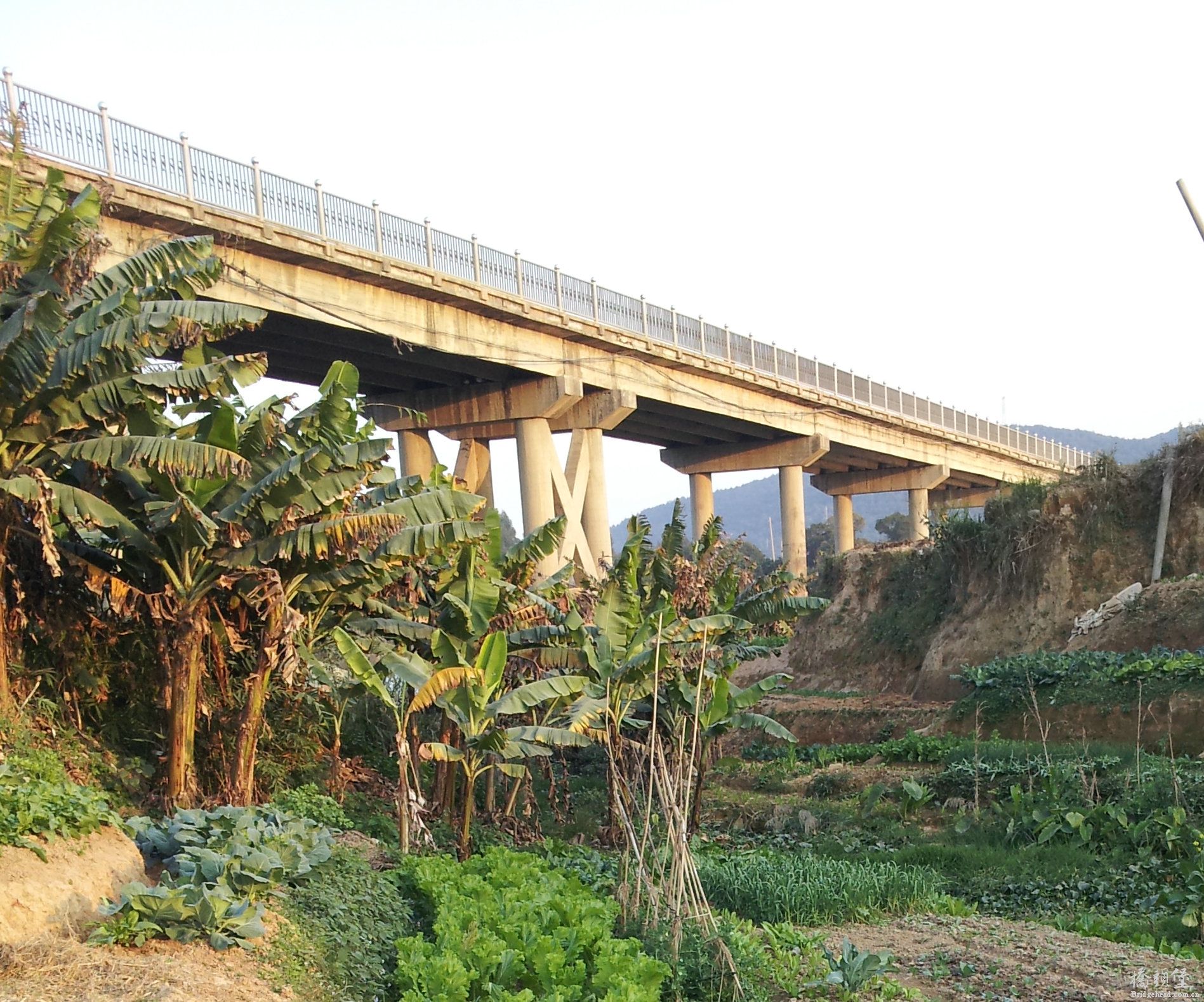

图片如下：

wxt@xnjd · 发表于 2014-3-11 22:13:22

估计是当初修桥的时候测量出误差了。多出来5m，事故啊。

BDesigner · 发表于 2013-2-5 08:54:13

没做过这样的桥型布置，不晓得怎么表示才能让人明白，我觉得最原始的表述就是最好的解释。

380605369 · 发表于 2013-2-5 10:12:03

本帖最后由 380605369 于 2013-2-5 10:23 编辑

BDesigner 发表于 2013-2-5 08:54

登录/注册后可看大图

没做过这样的桥型布置，不晓得怎么表示才能让人明白，我觉得最原始的表述就是最好的解释。

最主要是表述要专业，是准备投标的，怕到时被砖家笑

旭日东升... · 发表于 2013-2-5 12:13:01

你的中间5米与边上两跨20米的桥梁形成不等跨连续梁，应当这个样表示：
简支3x20+连续（20+5+20）+简支4x20+连续（20+5+20）+简支3x20。应当可以。

343130071 · 发表于 2013-2-5 12:56:23

简支3x20+连续（2*22.5）+简支4x20+连续（2*22.5）+简支3x20

lyb328001 · 发表于 2013-2-5 17:19:35

搞这个小跨连续什么意思呢

BDesigner · 发表于 2013-2-6 08:16:52

380605369 发表于 2013-2-5 10:12

登录/注册后可看大图

最主要是表述要专业，是准备投标的，怕到时被砖家笑

文字表述按实际的写砖家是不会说啥的，口述时简单提下他们也不会笑话，我觉得按5楼的表述应该更为合理些。

such · 发表于 2013-2-7 16:33:09

疑惑中，与lyb328001同问

地质很差吗，这墩位处？或者……出现了断桩，变更设计？

phercas · 发表于 2013-2-11 18:13:24

这样桥型布置可能不尽合理！

hsf001002 · 发表于 2013-3-15 18:30:54

呵呵，第一次见到这种桥！从来没这么布跨过

zhengxuewe... · 发表于 2013-4-8 09:26:28

旭日东升发表于 2013-2-5 12:13

登录/注册后可看大图

你的中间5米与边上两跨20米的桥梁形成不等跨连续梁，应当这个样表示：
简支3x20+连续（20+5+20）+简支4x20 ...

同意4楼表示。其他跨都是简支梁，其中20+5+20 是连续梁。

lhyxaca · 发表于 2014-3-18 10:12:45

为啥这样分跨，谁能解释一下？

licp3 · 发表于 2014-3-19 23:20:20

取中点计算跨径，然后特别说明几号墩是双排墩不就行了么

monkeysong · 发表于 2014-3-20 11:06:42

2个5米一共多出10米最初定桥跨没有更好的方案了吧最后把2个5米赶到中间联的两端，而且双排墩X连系梁增加整体刚度，不知道这么推断合适否，也请有经验的同仁予以评判。
