青岛海湾大桥

hedawzj 发表于 2007-4-22 22:41:09 | 显示全部楼层 | 阅读模式
这个是它的正面图，可以看见它的跨度是106＋3×200＋106，中间两个墩一个179m，一个是170m

jpg.gif 此主题相关图片如下：

[ 本帖最后由 darrenma 于 2007-4-23 12:27 编辑 ]

评分

参与人数 1堡币 +10 威望 +1 收起 理由
darrenma + 10 + 1 帮你把主题合并了，以后不要一帖一图

查看全部评分

使用道具 举报 回复
精彩评论倒序浏览

6518查看38评论

hedawzj 发表于 2007-4-22 22:41:43

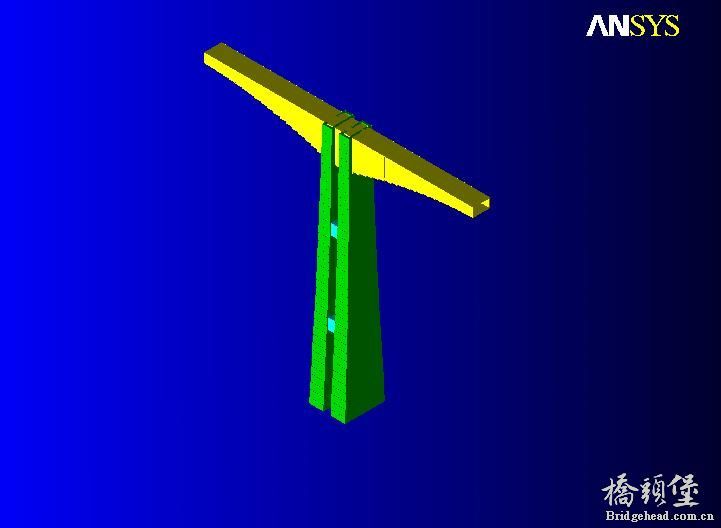

最大施工双悬臂的有限元模型

这个是它的最大施工双悬臂的有限元模型，两边都伸出去100m，墩子又那么高，设计单位都觉得是挺吓人的，所以对这个状态深表关注

jpg.gif 此主题相关图片如下：
举报 回复
hedawzj 发表于 2007-4-22 22:43:24

第一阶振型，典型的侧弯

ansys算的模态和他们用经验公式算得出的差不多，整桥模型第一周期有5.5s，悬臂状态还要大，有6s多。这个结构柔度太高，对抗风抗震都是有一点不利的。下面是它的第一阶振型，典型的侧弯



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 22:50:24

青岛海湾大桥



登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 22:51:51

李村河立交

李村河立交



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 22:52:22

红岛立交

红岛立交



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 22:53:23

沧口航道桥

沧口航道桥



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 22:54:23

红岛航道桥

红岛航道桥



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 22:54:54

大沽河航道桥

大沽河航道桥



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 23:11:35

夜景全景

夜景全景



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 23:12:07

红岛互通

红岛互通



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 23:14:15

李村河互通

李村河互通



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 23:14:47

沧口航道桥夜景

沧口航道桥夜景



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 23:15:55

红岛航道桥夜景

红岛航道桥夜景



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
hedawzj 发表于 2007-4-22 23:17:00

大沽河航道桥夜景

大沽河航道桥夜景



登录/注册后可看大图
此主题相关图片如下：


登录/注册后可看大图
举报 回复
