钢管混凝土拱桥 钢混结合段局部分析+命令流+midas FEA校核计算模型

maldini_00... 发表于 2013-1-9 13:25:13 | 显示全部楼层 | 阅读模式
本帖最后由 maldini_003 于 2013-1-9 21:16 编辑

钢管混凝土拱桥 钢混结合段局部分析
命令流文件解压后请用PSPAD ANSYS专用程序板打开 或用记事本打开均可
混凝土, 钢管
arch rib analysis混凝土单元.jpg

考虑纵肋(单位转换至兆帕).rar

2.38 KB, 下载次数: 183

售价: 1 元堡币  [记录]

评分

参与人数 1堡币 +5 威望 +5 收起 理由
wangweiloving + 5 + 5 很给力!

查看全部评分

使用道具 举报 回复
精彩评论倒序浏览

2.5万查看37评论

maldini_00... 发表于 2014-2-20 18:56:58
本帖最后由 maldini_003 于 2014-2-20 19:01 编辑
tangchao 发表于 2014-2-16 20:07
说实话 FEA计算的我不太敢相信 终究觉得不如ANSYS计算的放心 不过建模倒是不错 蛮方便的

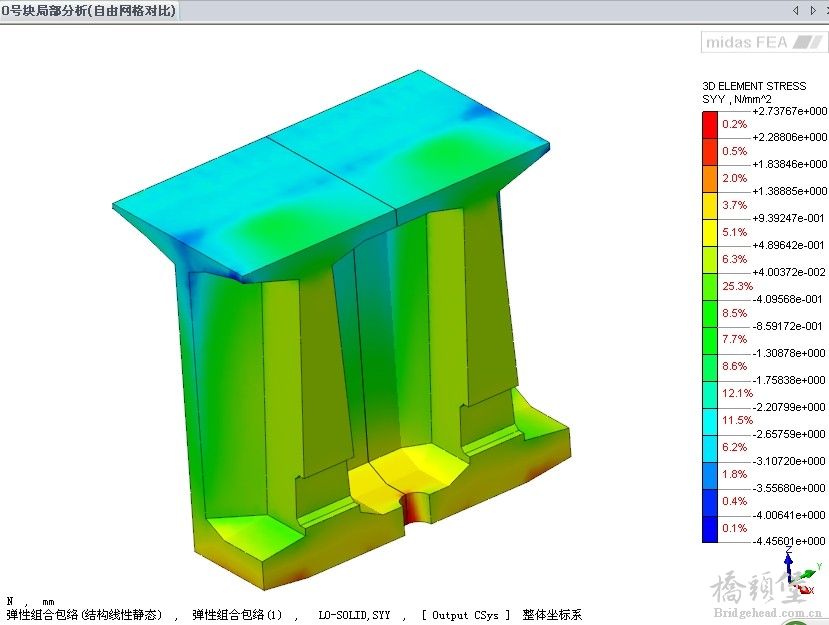

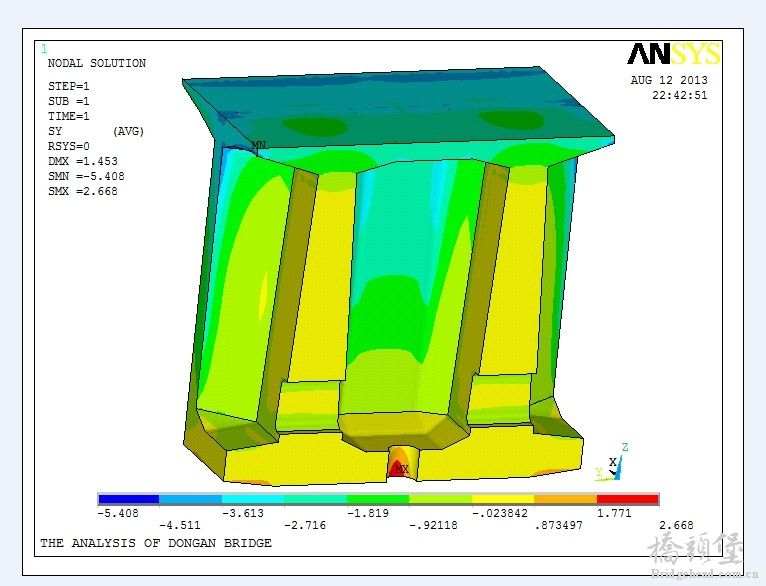

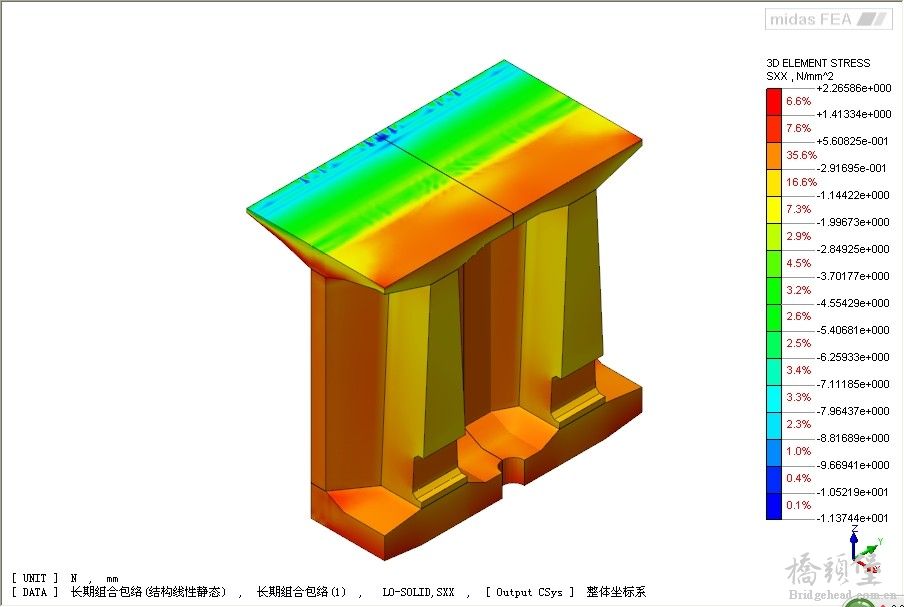

你说的应该是两款软件分网的问题吧，论坛这个模型我做了平行验算，应力相差很小啊，我前不久做了一个连续刚构墩梁固结的局部计算，下面的贴图是仅仅对比自重+预应力钢束效应下，两款软件相差是有点儿，但是总体来说应力水平相差很小，ANSYS里面我没有模拟预应力的收缩等乱七八糟的损失,LINK8单元的初应变我通过初始张拉力控制的，实际上计算应该通过损失完毕后的永存预应力来控制实常数里面的初始应变值（或者求解器中的降温荷载），总体上来说，两款软件吻合的很好，没有太大的差别啊！


FEA 纵桥向应力

FEA 纵桥向应力 QQ图片20140220190113.jpg QQ图片20140220190005.jpg QQ图片20140220190016.jpg
更多图片 小图 大图
组图打开中，请稍候......
举报 回复
maldini_00... 发表于 2016-3-2 19:31:50
cxp001004 发表于 2014-7-15 09:22
你的FEA网格应该是手动划分的吧，划分质量不错

是手动划分的，前处理分网前要构思好
举报 回复
tangchao 发表于 2014-2-16 20:07:02
说实话 FEA计算的我不太敢相信 终究觉得不如ANSYS计算的放心 不过建模倒是不错 蛮方便的
举报 回复
maldini_00... 发表于 2013-1-9 13:29:52
举报 回复
maldini_00... 发表于 2013-1-9 13:30:54
maldini_003 发表于 2013-1-9 13:29


登录/注册后可看大图

钢混结合段局部分析钢管单元
举报 回复
maldini_00... 发表于 2013-1-9 13:34:04
maldini_003 发表于 2013-1-9 13:30


登录/注册后可看大图

钢混结合段局部分析钢管单元

钢管单元及管内加劲肋 mises应力
举报 回复
maldini_00... 发表于 2013-1-9 13:37:09
maldini_003 发表于 2013-1-9 13:34


登录/注册后可看大图

钢管单元及管内加劲肋 mises应力

midas-FEA校核模型

拱脚钢混结合部局部分析(计算).rar

2.5 MB, 下载次数: 443

售价: 1 元堡币  [记录]

评分

参与人数 1堡币 +2 威望 +1 收起 理由
独自等待 + 2 + 1 鼓励下！

查看全部评分

举报 回复
maldini_00... 发表于 2013-1-9 13:39:49
maldini_003 发表于 2013-1-9 13:37


登录/注册后可看大图

midas-FEA校核模型

midas-FEA校核模型
举报 回复
wsdbdyj 发表于 2013-1-9 21:06:19
很不错，下载收藏了
举报 回复
maldini_00... 发表于 2013-1-9 21:14:19
wsdbdyj 发表于 2013-1-9 21:06


登录/注册后可看大图

很不错，下载收藏了

刚做的一个项目，不过拱脚外侧的竖向拉应力挺大的，严格的说拱脚的底面的应力是失真的，因为这个模型里面没有考虑主梁以及Y构前悬臂伸进拱脚部分的几根预应力钢束对拱脚受力的分担。
举报 回复
dingling32... 发表于 2013-1-10 17:30:50
很不错，下载收藏了
举报 回复
sai_v_2012 发表于 2013-2-16 20:22:02
收藏下，挺有用了，学习了
举报 回复
BDesigner 发表于 2013-2-25 09:01:51
太帅了哈，这个是工程设计的关键。
举报 回复
maldini_00... 发表于 2013-3-14 08:59:42
BDesigner 发表于 2013-2-25 09:01


登录/注册后可看大图

太帅了哈，这个是工程设计的关键。

你的头像也帅的屌爆了
举报 回复
acer_chen 发表于 2013-3-16 15:20:13
不错。下载收藏，研习
举报 回复
xujian2361 发表于 2013-3-29 13:52:11
非常好，FEA计算很费时间吧
举报 回复
jx_yanzhen 发表于 2013-3-29 14:35:19
你好，可以加你为QQ好友吗？我也在做一个fea拱桥的分析!我的QQ是454792193
