（48+80+48）变高度预应力砼连续箱梁+（5×30）现浇箱梁（含桥博48+80+48计算文件）

lhyc · 发表于 2013-1-7 13:10:11

本帖最后由 lhyc 于 2013-1-7 13:11 编辑

2007年的施工图（两套图纸，物超所值）
设计标准

1.道路等级：一级公路，设计速度100km/h；

2.路基宽度：26m；

3.桥面宽度：与路基同宽，

2×净-11.5m(大中桥)；

4.汽车荷载等级：公路-Ⅰ级；

5.设计洪水频率：1/100；

6.地震动峰值加速度：0.15g（相当于地震基本烈度7度）；
跨径布置：左幅（8×30+20）组合箱梁+（48+80+48）变高度预应力砼连续箱梁+（6×30）组合箱梁+（5×30）现浇箱梁；右幅（9×30）+（48+80+48）变高度预应力砼连续箱梁+（20+5×30）组合箱梁+（5×30）现浇箱梁，桥梁全长773.2m。主桥上部采用（48+80+48）m分离式单箱单室预应力砼连续箱梁，错墩布置

PhantomFox · 发表于 2015-8-28 12:23:52

左幅（8×30 20）组合箱梁（48 80 48）变高度预应力砼连续箱梁（6×30）组合箱梁（ (2)
这个包里面有个文件貌似损坏了。

Docan · 发表于 2014-10-14 13:48:26

买是买了怎么解压不完整啊只能看到62到151的图纸前面的看不到

jacky_2046 · 发表于 2014-5-29 14:57:15

还不错大家可以就图纸存在的一些疑问拿出来探讨！

zffhf0826 · 发表于 2013-1-8 12:00:48

你这个TX2 TX1是什么字体啊？能不能发一个上来！！！谢谢

孙理珍 · 发表于 2013-1-8 15:21:54

图纸比较齐全，值得学习借鉴。

zffhf0826 · 发表于 2013-1-8 15:46:06

请教下表格为什么都是乱码呢？

lhyc · 发表于 2013-1-8 16:04:12

表格式乱码，可能是没有字体，我这现在也是乱码了，不好意思

zffhf0826 · 发表于 2013-1-8 16:42:24

都是乱码啊？

yigjie · 发表于 2013-1-10 10:46:28

是不是楼主的东西没有解码呢

lhyc · 发表于 2013-1-23 17:32:02

可能是字体没有，不是解码的问题

xjr925 · 发表于 2013-1-24 08:13:43

是不是楼主的东西没有解码呢

lyb328001 · 发表于 2013-1-24 12:23:15

图纸不错，值得借鉴，就是表格中有乱码

gxdxtmlq · 发表于 2013-1-24 13:57:25

买了，谢谢共享！！

deus_ex7 · 发表于 2013-1-24 14:25:24

图纸很全很新，可以参考的。附上字体，可正常显示了。

hf50241084 · 发表于 2013-1-24 15:18:43

为什么表头还是乱码呢？

deus_ex7 · 发表于 2013-1-24 16:05:51

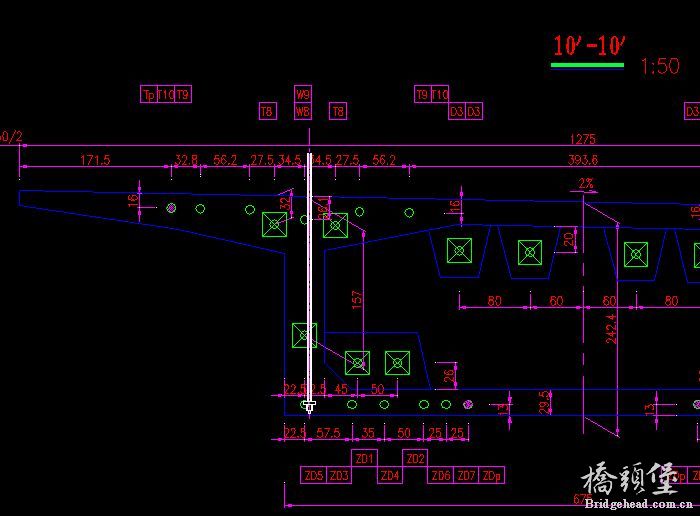

看了下图纸，内容还是很全的，有点构造上的疑问：竖向预应力筋与腹板束有冲突（见下图），欢迎大家讨论。

hunan随风... · 发表于 2013-1-24 19:00:10

没币去，楼主可以免费给我们发福利的
