变形异常

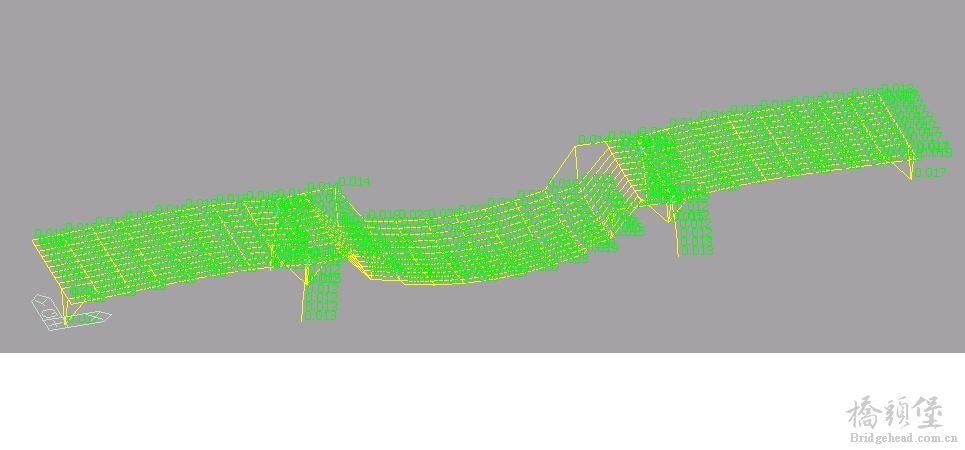

型钢梁变形怎么出来这么个奇怪的东西？

无模型，无法检查判断。楼主上传模型

maxmaurer 发表于 2012-12-5 10:05


登录/注册后可看大图

无模型，无法检查判断。楼主上传模型

这是模型，请多指教

zycccc 发表于 2012-12-6 20:47


登录/注册后可看大图

这是模型，请多指教

楼主的模型有几个问题：
1、温度荷载不应在施工阶段内激活，施工阶段内可只激活施工阶段荷载。温度荷载会在后处理荷载组合中按规范进行组合。
2、模型考虑支座沉降，应该不是支座提升。所以沉降数据应为-0.01m，而不是0.01m。这一点可以从变形结果里反应出来，楼主的模型在沉降最大的变形是各支点均向上提升了0.01m。
3、变形奇异问题，删除施工阶段分析后仅作成桥分析变形正常，所以应该是施工阶段信息有误。其实楼主的钢桥可不模拟施工阶段，这种跨径和宽度的钢桥应该是桥下拼装，直接吊装的。
4、人群荷载的考虑：MIDAS人群荷载的考虑各家有个家的说法，不太一致，我院的做法是直接按满布人群进行加载，荷载组合后再看规范要求修改相关系数。
拙见，可以探讨，望多提意见。

谢谢！。。。。。。。。。
