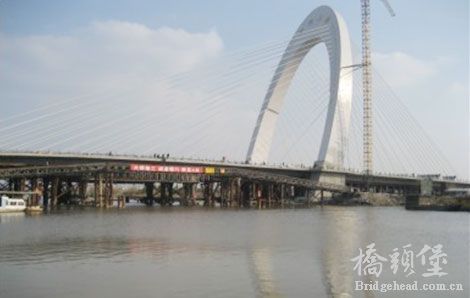

通州世纪大桥110+80独斜拱塔混凝土斜拉桥

1.   桥型方案及跨径布置

世纪大桥方案采用中标方案，为双跨独斜拱塔双索面预应力混凝土斜拉桥，塔梁墩固结体系。跨径组合为110m（主跨）+80m（锚跨），桥梁全长190m。

2.   桥梁横断面布置

0.3m（栏杆）+1.5m（人行道）+3m（非机动车道）+2m（机非分隔带）+23m（机动车道）+2m（机非分隔带）+3m（非机动车道）+1.5m（人行道）0.3m（栏杆）=36.6m。

3.   主梁

主梁采用双主梁肋板式结构形式，主梁高度2.1m。肋高2.1m，肋宽2m。两肋间距23m。主梁纵桥向每隔6m设置一道预应力混凝土横梁（标准间距），锚跨尾段密索区横梁间距为3m。主跨主梁共分成17个标准节段，节段长度6m。

4.   塔

“拱形”索塔，钢结构。从承台顶起算，塔高约62m，塔向岸跨倾斜15度。塔身为箱形截面，纵桥向为变宽，横桥向为椭圆线形。
