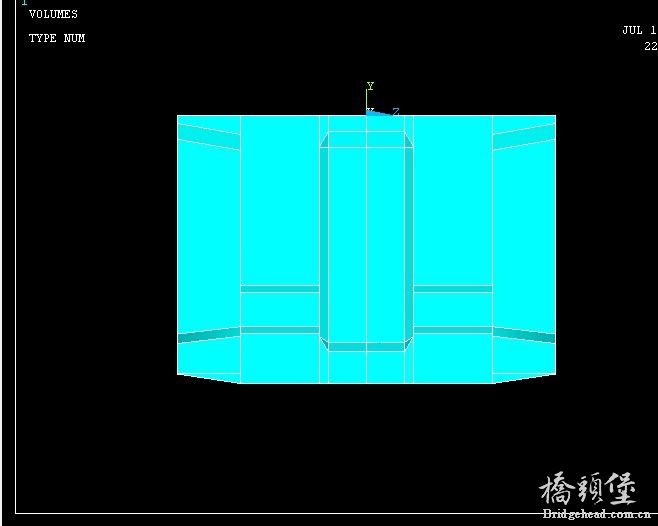

0号块怎么划分网格呢？

trives_lee · 发表于 2012-7-18 22:31:12

用的是65不是92
所以觉得分起来很难入手！

seulqs · 发表于 2012-7-18 23:16:04

自由划分网格即可。

xjr925 · 发表于 2012-7-19 07:48:48

最近正做这个希望得到经验

trives_lee · 发表于 2012-7-19 09:54:09

用92可以自由划分但是占用内存太大了。 65怎么分呢？

seulqs · 发表于 2012-7-19 13:24:32

网格划分就那么几种，如果是规则构件，还可以商量下。不规则，就是自由划分。我做的分析，曾经计算了一天一夜。没什么。

青松熊 · 发表于 2012-7-20 10:59:38

看形状不算很难划分，计算机没问题的话.
直接自由划分，调整esize，截面突变区域不能划分的可以用vsbw进行过渡处理

trives_lee · 发表于 2012-7-20 13:15:17

看过几个写零号块的论文 92单元都是自由分但是解起来对计算机要求高， 65单元都是映射划分。
尝试了下从上向下划分。在突变处用过度网格划分。

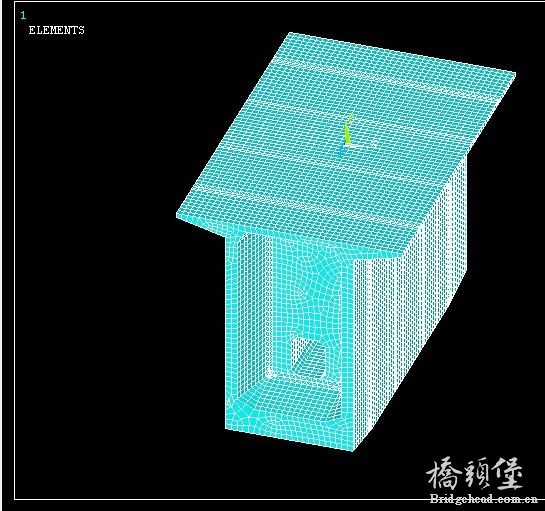

trives_lee · 发表于 2012-7-20 16:49:14

一部分映射一部分自由划分

maldini_00... · 发表于 2012-7-29 12:48:20

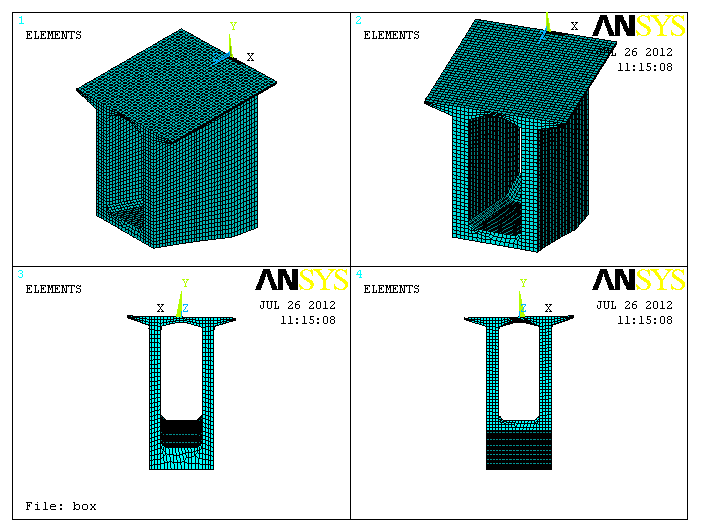

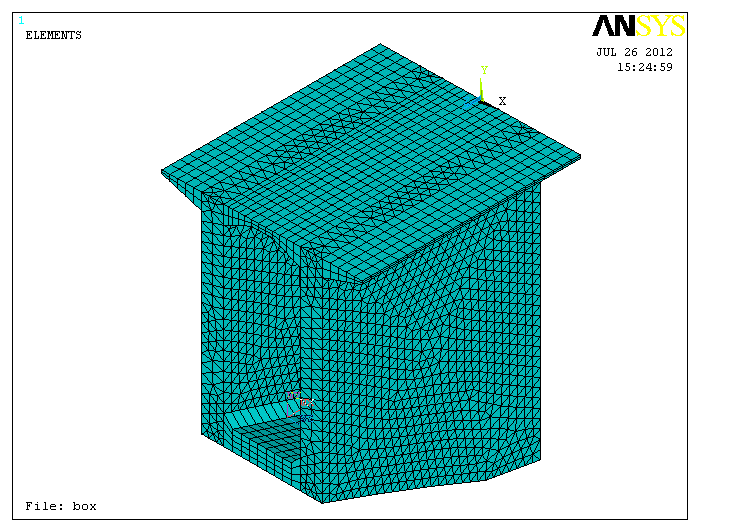

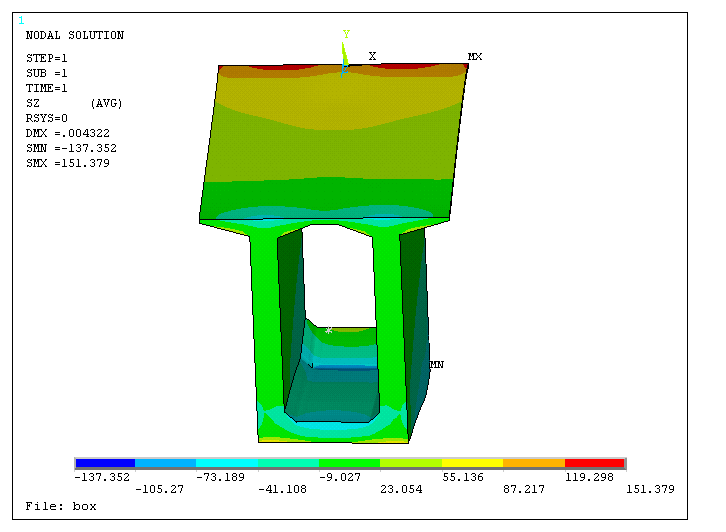

这是我划分的，用工作平面进行了多次切割
