求助，连续梁根部出现正弯矩

rabbit0912 发表于 2012-7-16 17:44:41 | 显示全部楼层 | 阅读模式

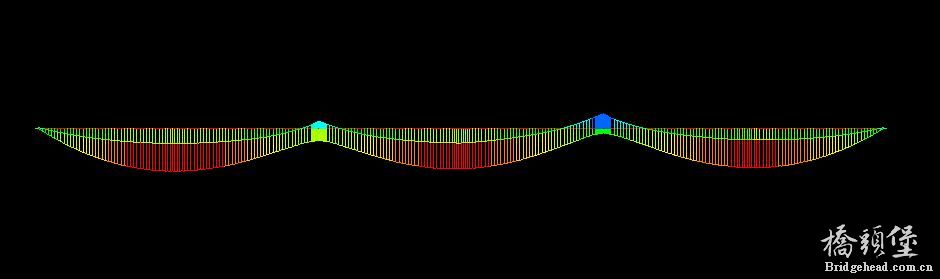

请问各位大侠，三跨简支变连续小箱梁单梁模型，计算时出现中支点处根部正弯矩，请问这是什么原因造成的？


点评

有两种情况你考虑一下；第一是否负弯矩索过多（过大），使截面上缘产生了压应力；第二是正弯矩索配置过多且在墩顶也是直通。发表于 2012-7-17 12:32

使用道具举报回复

精彩评论倒序浏览

3690查看4评论

rabbit0912 发表于 2012-7-16 17:49:44

这是抗裂验算的数据


举报回复

iamccq 发表于 2012-7-16 22:24:38

是约束的问题吗？

举报回复

cdyatp1983 发表于 2012-7-17 00:05:11

荷载太大造成，拉应力太大。

举报回复

liling1979... 发表于 2012-7-17 10:20:49

这种情况在T梁标准图里也会出现，一般可按照A类构件来考虑；连续箱梁可以通过调整支点钢束来满足，对于T梁和小箱梁都是预制的，支点只能布置顶板束，抵抗负弯矩，正弯矩低抗不了

举报回复
