新版公路混凝土桥规（JTG D62征求意见稿）修订内容学习与讨论

《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-20xx)(征求意见稿）已于近日下发到行业各单位进行内部讨论。

超级版主旭日东升已经上传了这本规范的电子文本，未收到规范文本的可点击以下链接下载

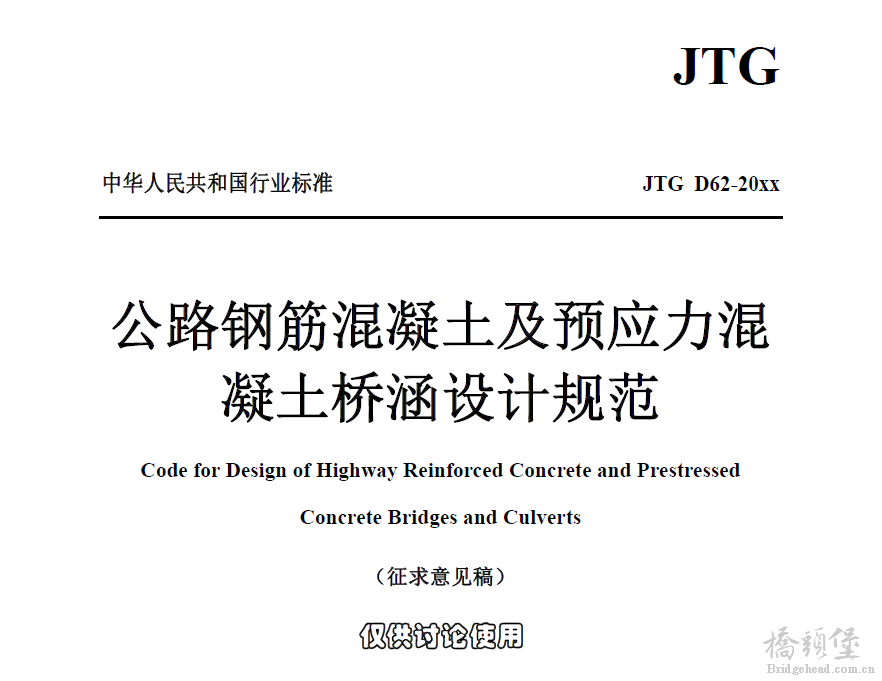

混凝土桥涵设计规范 JTG D62-20XX（供讨论使用）

      现附上新版规范（征求意见稿）主要修订内容（个人总结的，不一定全面，希望大家补充），期望同行们就其展开讨论，一起学习和领会，发现问题，提出疑问，从而更好的改进相关内容，更好地服务我们的设计工作。

      《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-20XX)(征求意见稿）主要修订内容：

………………………………………………………………………………………………………………………………………………………………………………

      1．按国家标准《公路工程结构可靠性设计统一标准》(GB/T 50283)，提出了“设计使用年限”的概念；
      2．按《工程结构设计基本术语和通用符号》(GBJ 132－90)的规定，修改了符号并列出了基本名词术语，尤其是进一步清晰定义了作用效应的频遇组合＼准永久组合及相关的可变作用频遇值＼准永久值＼组合值等几个概念，进一步与建筑结构可靠度设计统一标准进行靠拢；
      3．在材料方面，混凝土的最低强度等级取消C15，采用C20；钢筋牌号也随现行国家标准的规定做了调整,，如新列入了细晶粒热轧带肋钢筋HRBF335、HRBF400、HRBF500等，但钢筋方面的改进与国标步调似乎不够一致（难道有考虑）；预应力钢筋方面增补高强、大直径钢绞线（如1960Mpa）以及大直径精轧螺纹钢筋（d=50mm）；
      4．在结构设计方面新补充了桥梁“方案设计或者称之为概念设计”的一般性规定；

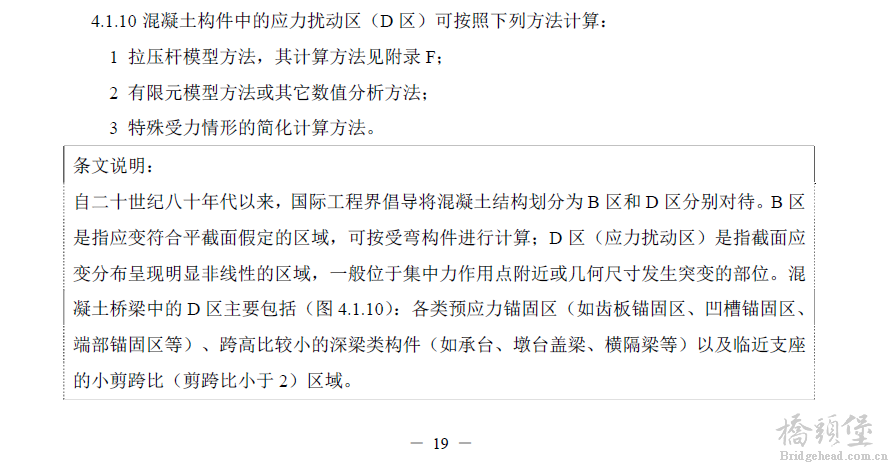

      5．在结构分析方面新增或强调的内容较多：1）强调了复杂受力结构如弯桥、斜桥及宽桥的空间效应计算；2）新增了桥梁抗倾覆验算的相关内容；3）新增了应力扰动区的计算方法；
      6．根据《混凝土结构设计规范》（GB50010-2010）等国标，进一步完善、细化了耐久性设计的相关规定

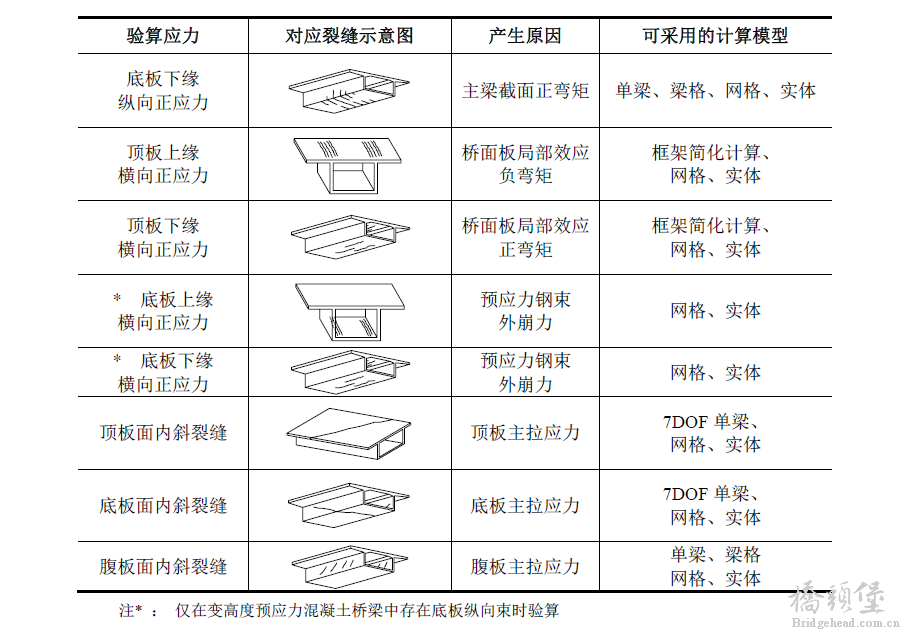

      7．新增了了箱型截面的弯、斜、宽等预应力混凝土结构抗裂验算的细节要求，并进一步规定了箱梁结构分析模型的选用原则，其中的7DOF 单梁模型或许应引起行业的关注与重视；

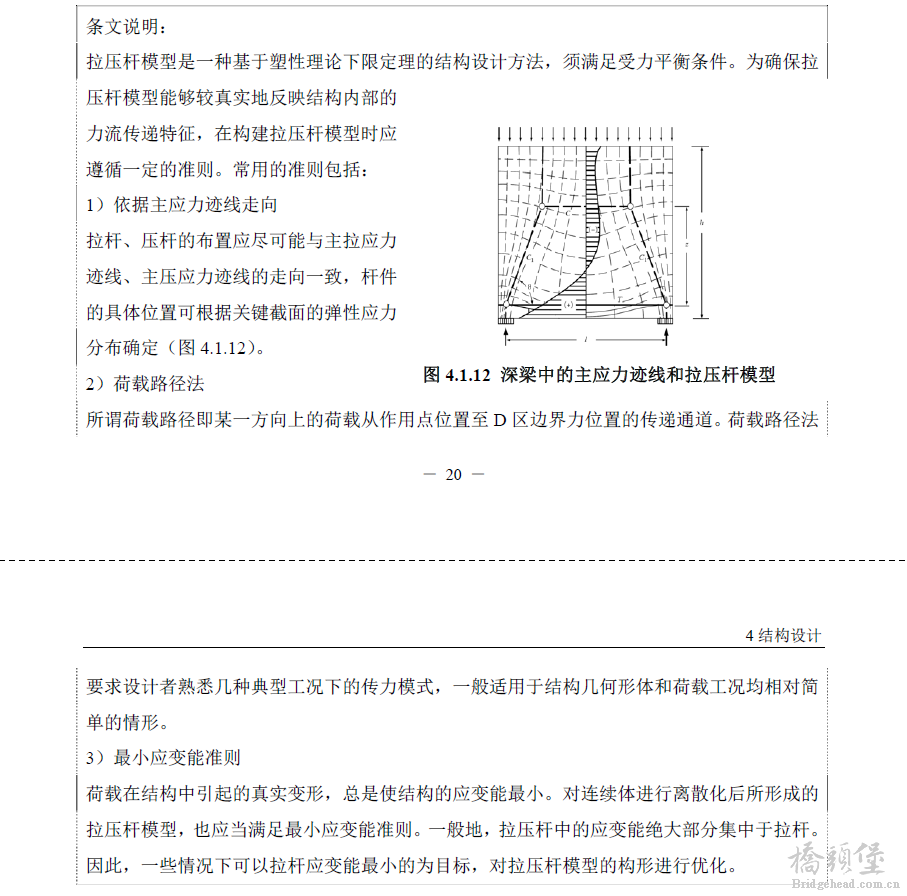

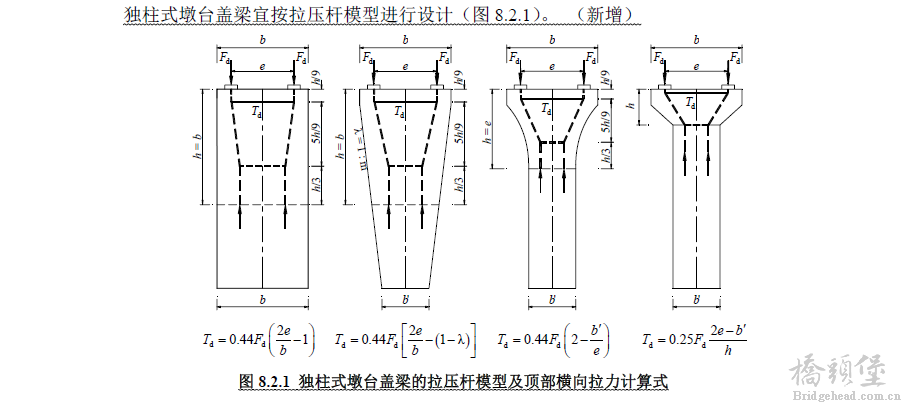

      8．新增了独柱式墩台盖梁宜按拉压杆模型进行设计的具体方法及要求；
      9．新增了后张预应力混凝土锚固区构造要求、计算内容及计算方法；
    10．新增了横隔梁设计的内容及计算方法；
    11．进一步细化了普通钢筋及预应力钢筋的混凝土保护层的规定；
    12．……

………………………………………………………………………………………………………………………………………………………………………………
（待续，希望大家边学习边补充）
（以上内容桥头堡版权所有，转载请注明出处）

友情提醒：请大家回帖时注意“点评”功能的应用。

根据从国内到国外的经验，我强烈建议该规范出版时能同时出版《公路钢筋混凝土及预应力混凝土桥涵设计规范》英文版及法文版。由国家专业机构翻译的规范更准确一些。这样可以使我国的设计单位更好地走出国门走向国际。

HPB235钢筋已经淘汰，HRB335钢筋即将淘汰，3.2.1中还提到这两类钢筋，
一、根据国家标准委员会发布的强制性标准《关于批准发布GB1499.1-2008<钢筋混凝土用钢第1部分：热轧光圆钢筋>国家标准第1号修改单的公告》（2012年第35号），规定从2013年1月1日以后，禁止企业生产HPB235热轧钢筋。

　　二、根据国家发展和改革委员会《产业结构调整指导目录（2011年本）》（国家发改委2011年第9号令），HRB335热轧钢筋属于淘汰类产品。为贯彻国家产业政策，规范生产、市场行为，按照市政府专题会精神，从本文件下发之日起，企业全面停止生产HRB335热轧钢筋。在2013年底以前允许生产企业销售存量的HRB335热轧钢筋。生产企业要建立HRB335存量台账，接受检查。在今年底前存量处置完毕即全面禁止销售和使用。

redflag 发表于 2012-7-9 11:55
欢迎点评

7自由度梁单元，主要是可以算翘曲正应力，这是薄壁杆件的约束扭转

欢迎点评

欢迎点评

欢迎点评

欢迎点评

具体计算方法在附录F中
欢迎点评

欢迎点评

欢迎点评

欢迎点评（占位用）

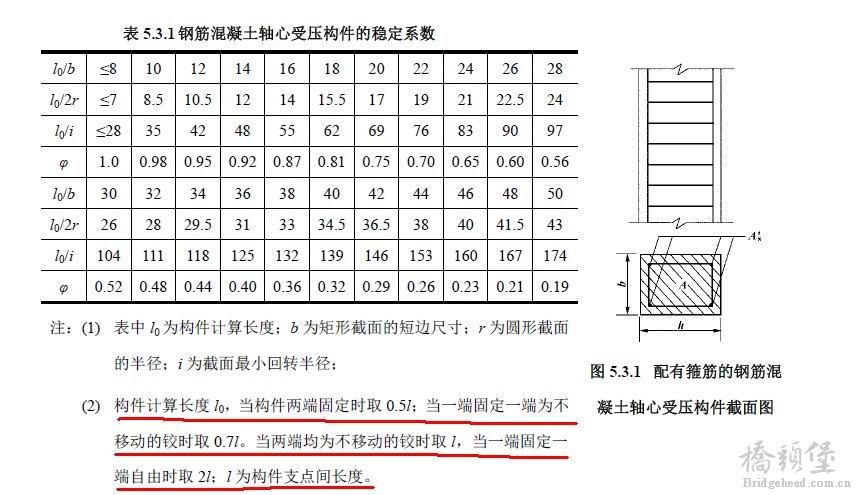

构件计算长度l0在受压构件的计算中很重要，但是
规范5.3.1条文给出的是理想状况下理想边界条件下纯理论的计算方法，在设计实践中很难参照上述规定进行实际操作。目前欧洲及美国规范对此问题均已从具体可操作的角度进行了明确，比如依据桥梁“结构类型”、“支座布置”等进行了规定。
我国的桥梁规范的修订能不能对此也进行改进，以提高具体计算的可操作度。

我来顶一下，不让此帖沉下去了。
关于圣维南定理，应当还适应于桥梁横向吧？例如箱型梁、空心板梁、T梁。

1）现行规范目前对“板”、“梁”两种构件的计算规定和构造要求都比较明确了，但是对于箱梁这种整体式受力且受力情况复杂（也是使用频率最高的吧）的结构形式的各部分构件无论是计算和构造要求，现有规范貌似都太薄弱了！
2）上次规范修编的时候好像增加了箱梁复合受扭的计算原则，这次修订看了楼主的介绍又补充了这方面关于抗裂以及扭转方面计算的一些要求，但不知道对箱梁这种结构形式的构造要求的规定是否也跟上了。
3）也看了有位网友发的帖子，不知道大家关注没有，实际上我感觉这个问题应该是大家都有的一个问题，就是斜交箱梁顶底板到底如何配筋，不仅包括整体式的，也包括装配式的。
希望规范编写的专家们的能关注下这个话题！
也把在本站里另外一个网友的帖子贴出来，大家看一看，议一议

关于斜交整体式现浇箱梁顶、底板布筋的疑问

大家有好的建议或意见直接发给规范修订单位，这搞就是讨论稿，征求意见的，只有让修订规范的人看到，并认可，才真正的管用啊！

又出新规范拉，要学习学习

不顶此贴也不会沉啊，哈哈！
