桥梁大师斜交桥

雨纷飞 · 发表于 2012-6-17 18:24:38

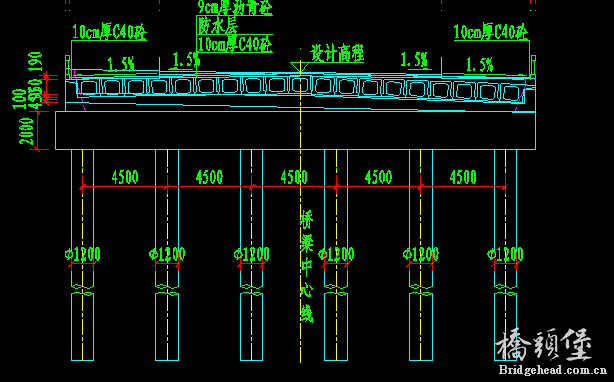

我用桥梁大师做的斜交桥剖面图是正剖，注释文字横坡是-1.5,1.5，但是线条所画的盖梁横坡不是-1.5，和1.5,完全是扭曲的，这是哪里出了问题，求各位指点。

雨纷飞 · 发表于 2012-6-17 18:29:17

补充一下：好像现在那个图的横坡是合成横坡，但是正剖就不应该是合成横坡，所以不知道问题出在哪里

xjr925 · 发表于 2012-6-18 08:10:16

同样求解

雨纷飞 · 发表于 2012-6-18 18:36:41

看有回复激动了一把，再看楼上的话，继续等待高手解答

songchengw... · 发表于 2012-6-19 14:56:20

你做的1.5的坡度是正截面的，实际上出施工图的时候要给的是斜向投影坡度，梁侧的坡度不相等，要根据中心线的标高来推算两边的坡度，好像相加等于3%

雨纷飞 · 发表于 2012-6-21 15:26:04

songchengwei123 发表于 2012-6-19 14:56

登录/注册后可看大图

你做的1.5的坡度是正截面的，实际上出施工图的时候要给的是斜向投影坡度，梁侧的坡度不相等，要根据中心线 ...

有道理，我再琢磨琢磨

58163226 · 发表于 2012-11-13 12:22:16

横断面中的横坡是上构正剖的坡度，下构是合成坡度投影过来的，因为横断面中墩高是计算得出的，所以盖梁顶高程是合成坡度计算得到的，所以二者会有些出入，但数值是准确的。

潇湘一行... · 发表于 2012-12-23 00:27:21

58163226 发表于 2012-11-13 12:22

登录/注册后可看大图

横断面中的横坡是上构正剖的坡度，下构是合成坡度投影过来的，因为横断面中墩高是计算得出的，所以盖梁顶高 ...

也遇到同样的问题，不过在一般构造图标高的计算是准确的
