连续梁模型预应力二次矩问题，求大神解答~~~~~~！！万分感谢！！

我这个桥是31m+55m+31m的连续箱梁，单箱双室。桥宽18.05m。
我跟我同事同时建了两个模型，DR1为同事所建，用快速编辑器建模。DR2为我所建，用通用截面拟合用具建模。两个模型除了单元编号稍有不同外，其他完全一样，包括节点坐标、钢束信息完全一致。是用桥博建的，有点不厚道的发到这儿了~~

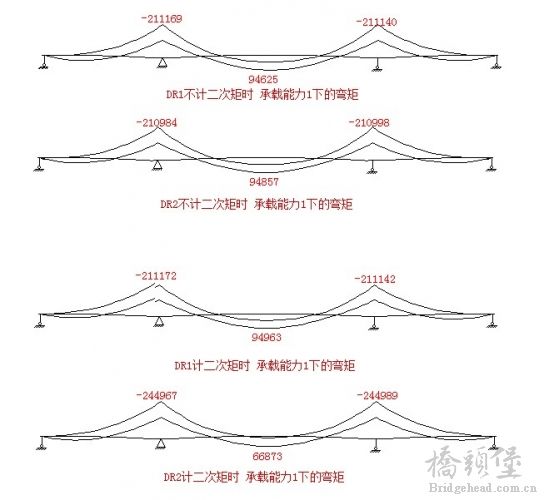

查看承载能力组合1下的弯矩时，出现问题：
若总体输入中极限组合不计二次矩，则两个模型承载能力组合1下弯矩基本吻合，相差很小。
但是如果总体输入中选择极限组合计二次矩，则我同事所建模型DR1承载能力组合1下弯矩与我所建模型DR2弯矩相差很大。

找不到原因，应该是计二次矩时弯矩内包含预应力引起的二次矩，导致两个模型弯矩出现不同，但是找不到为什么弯矩不同的原因。求大神解答！
万分感谢~~！！！！

预应力也张拉上去了，为什么不一样呢？

估计是预应力线性或者根数、张拉应力不同吧。
别光对组合弯矩，像这种模型比对（不管是相同软件还是不同软件），最妙的办法就是对分项效应。
比对下，不同施工阶段的反力、位移或者内力。反力是最容易观察的。

你就发张图别人怎么看问题啊，晕

模型超过5MB，传不上去~~囧~

看你这个桥的模型，就那么几个文件，怎么可能超过5M？
施工过程和钢束张拉的模拟看你的表述两者是一样的。但DR1的次内力影响很小，说明他的模型超静定的次数很少。
我还是觉得很可能是施工过程模拟引起的。悬灌的话可能问题出在合拢上。 满堂支架的话问题可能出在满堂支架的模拟上。

wellhero 发表于 2012-6-15 08:38


登录/注册后可看大图

看你这个桥的模型，就那么几个文件，怎么可能超过5M？
施工过程和钢束张拉的模拟看你的表述两者是一样的。 ...

模型我传到这个帖子中了。http://www.bridgehead.com.cn/thread-45153-1-1.html，4楼上传的模型。
望不吝赐教。

toushan 发表于 2012-6-14 14:21


登录/注册后可看大图

你就发张图别人怎么看问题啊，晕

模型我传到这个帖子中了。http://www.bridgehead.com.cn/thread-45153-1-1.html，4楼上传的模型。
望不吝赐教。谢谢~~~！！！

看了下你的模型，比较粗糙。 看你们最后发现是，盗版软件的问题，这个还真不知道。受教了
