珠港澳大桥桥梁水泥垫块的要求标准

1、垫块的技术指标

（1）应采用专用的垫块限定钢筋的位置和钢筋保护层厚度符合要求。支垫的间距及支垫方法应能保证钢筋在混凝土浇筑过程不发生位移。

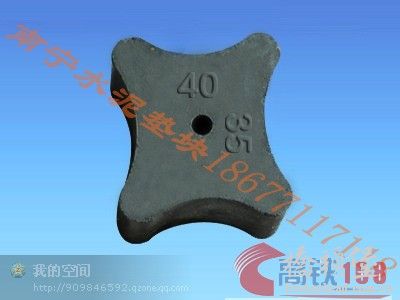

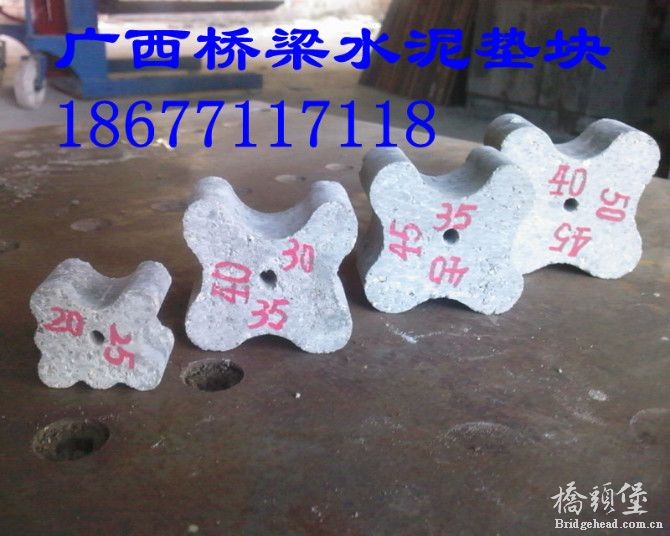

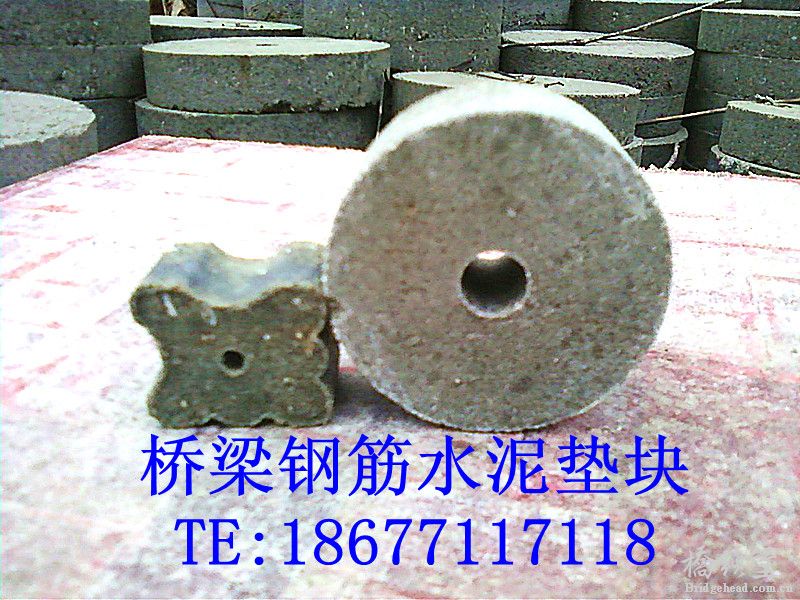

（2）应专门定制采用与混凝土材质相同的水泥基材料定位块，其强度、密实性和抗氯离子的渗透性能不应低于构件混凝土的设计要求，外观颜色宜与构件本体混凝土一致，且与模板的接触面宜尽量小。

（3）考虑使用期间结构内部和外部环境对结构腐蚀的影响，必须保证有足够的抗腐蚀保护措施，混凝土的配比、骨料、掺合料、外加剂、拌合水及养护必须满足设计及相关规范。混凝土抗渗标号不小于P12；

（4）垫块与钢筋接合处应设限位槽，使其定位准确，以保证绑扎紧固度和稳定性；垫块与模板接触应采用点接触或线接触方式，以保证梁体表面外观质量；垫块的表面应设凹凸槽，以与混凝土紧密结合。垫块厚度的允许偏差应为 （+1.5、-0）（mm）。

（5）沿引港珠澳大桥沉管预制混凝土耐久性指标如下，垫块强度等级不低于预制混凝土等级，其它指标与预制混凝土相同。

（6）其它未尽事宜满足相关混凝土规范。

表 1  沉管混凝土耐久性技术指标

环境控制目标要求			施工控制目标要求		结构控制目标要求
NTBuild492 氯离子扩散系数 (×10-12m2/s)		抗水压 渗透等级	混凝土容重及标准差(kg/m3)	坍落度及1h经时损失	强度 等级	开裂 温度	平板 抗裂 性能	绝热 温升	28d干缩
≤5.04(28d)	≤2.95(56d)	>P12	2400±10	120±10mm ＜10%	C45	＜6℃	Ⅰ级	36.4℃	＜235με

2、垫块加工的要求

（1）采用细石混凝土浇筑，定型模具成型，小石子公称粒径为5mm-10mm，除外露表面外，其余面要求粗糙，保证与混凝土有效结合。

（2）垫块顶部四角预埋12#细铁丝，与钢筋进行绑扎。

（3）根据沉管钢筋结构图对垫块进行专门设计，类型及数量如下，图中单位以mm计。
