桩基础计算 摩擦+嵌岩 (完善版 )

crenw 发表于 2012-5-18 17:16:19 | 显示全部楼层 | 阅读模式
本帖最后由 crenw 于 2012-5-18 17:34 编辑

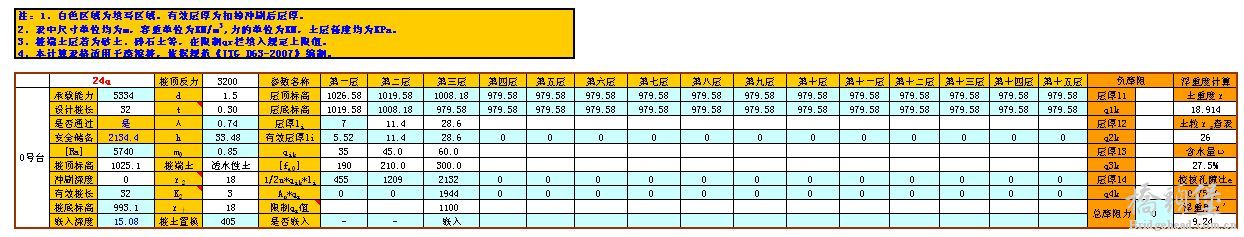

摩擦桩,是在以前通用表格基础上完善的。
增加了成桩方式、浮重度、透水性、冲刷、清底、桩土置换等等选项,详细计算和验算均适合。
对于地质多为沙土,考虑冲刷考虑液化考虑侧阻考虑桩顶位置的摩擦桩计算很方便,也是专门为此改进的。

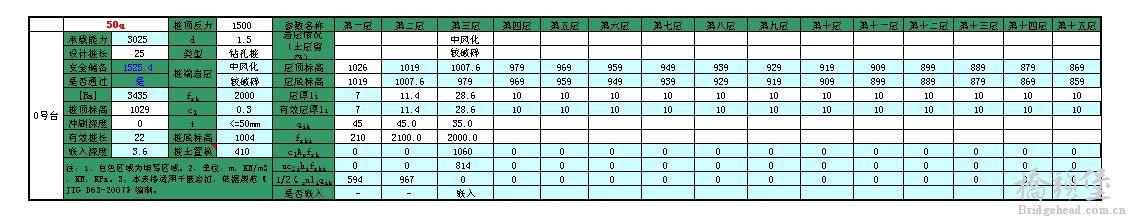

嵌岩桩完整版,考虑了岩石和土的情况自动计算侧阻,详细计算很适合

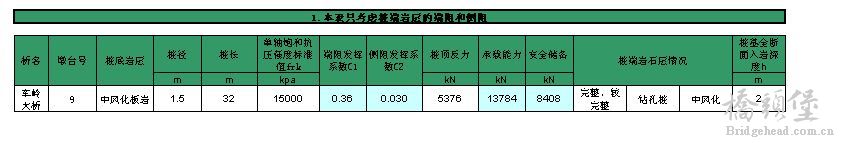

嵌岩桩简单版,只考虑桩端端阻和侧阻,方便审查用


桩长计算_摩擦_嵌岩(完整版).xls (157 KB, 下载次数: 1177)

补充内容 (2013-6-18 16:14):
2013年6月进行了更新,想下载的朋友请移步这里下载
http://www.bridgehead.com.cn/thread-49862-1-1.html
精彩评论倒序浏览

1万查看20评论

fhxgxcmlwx... 发表于 2015-12-16 09:57:49
谢谢分享
谢谢楼主!!!!!!
举报 回复
旭日东升... 发表于 2012-5-18 17:54:41
这个太麻烦,手上有最简单的,而且很全面,等整理后发帖。
举报 回复
chibijh 发表于 2012-5-18 21:46:40
支持下原创!!!
举报 回复
gxg2005295... 发表于 2012-5-19 08:00:15
{:4_94:}
举报 回复
旭日东升... 发表于 2012-5-19 15:10:18
某高速公路桥梁下部结构钢筋计算、桩长计算【桩长深度设计判断(嵌岩、摩擦、嵌岩摩擦组合)】。

某高速公路大桥桩长计算.rar

179.09 KB, 下载次数: 464

点评

你那是混乱 虽然摩擦嵌岩是两者考虑,你看你自己的  发表于 2012-6-12 13:46
举报 回复
蹦四 发表于 2012-5-20 21:32:49
这个得顶一下,
举报 回复
wangy319 发表于 2012-5-21 01:30:07
谢谢楼主的无私奉献啊,很是受用啊,支持你
举报 回复
yangcui 发表于 2012-5-21 08:58:45
谢谢楼主!!!!!!!!!
举报 回复
songchengw... 发表于 2012-5-21 09:24:47
谢谢楼主的无私!
举报 回复
潇湘一行... 发表于 2012-5-21 10:24:33
还是值得学习一下
举报 回复
toushan 发表于 2012-6-10 19:22:30
旭日的没看明白,都判断成端承桩,嵌岩了,干嘛还是用摩擦计算的

点评

这个证明你对桩基手工计算还不太熟悉,看看全部计算过程吧。  发表于 2012-6-12 09:48
举报 回复
liuguoxing 发表于 2012-6-11 12:46:26
两个的都下载来看看,在与桥梁通的比较一下,发现还是有问题的
举报 回复
wei3322 发表于 2012-6-12 09:44:36
还是值得学习一下。
举报 回复
旭日东升... 发表于 2012-6-12 14:14:20
旭日东升 发表于 2012-5-19 15:10
某高速公路桥梁下部结构钢筋计算、桩长计算【桩长深度设计判断(嵌岩、摩擦、嵌岩摩擦组合)】。

只知道完全会使用软件的人才会这样认为。当你真正参与施工你就知道,摩擦桩、端承桩、嵌岩桩这三者在真正的地质层里是难分辨界限的。
    例如:当设计为嵌岩桩时,桩深度进入岩层达到设计深度后,但岩层强度比我们需要的强度要低,必须还要加深h米,这时候的计算就不是完全的嵌岩桩计算,为什么?因为加深的岩层和岩层上面的土壤也对桩身有摩阻力,能够帮助桩基受力,所以我们就将这部分帮助桩身受力的部分加进去,进行综合计算,这就是这个软件计算的真正目的。
    你如果带有怀疑,可以自己静下来多想想。桥梁桩基计算的真正原理就是建立在这种基层之上的,只是规范将其具体量化了。

点评

嵌岩桩本来就可以考虑岩层摩阻力啊,只是公式不同,需要打折。  发表于 2012-6-30 11:31
举报 回复
