预应力钢束与梁端的距离？

各位堡友，在计算预应力连续箱梁的时候，预应力钢束起点与梁端的距离取多少？有规范规定吗？

其实这个问题在设计了很多桥梁之后自己感觉到：
    1、预应力锚具必须设在支座支撑线外；
    2、由于梁端尺寸很紧张（受盖梁大小，伸缩缝尺寸等），不可能无限制地延长，只能设在封锚端与理论支撑线之间；
    3、由于端部锚具张拉口与钢绞线之间要形成垂直，而钢绞线都是从梁底往上延伸的，所以锚具难免有梁中倾斜，形成一定角度，这样又多占据了一定的水平长度。所以要求两端张拉口锚具（倾斜）投影不能越过理论支撑线；
    4、在满足以上限制条件的前提下，尽量将锚具向梁长方向延伸。

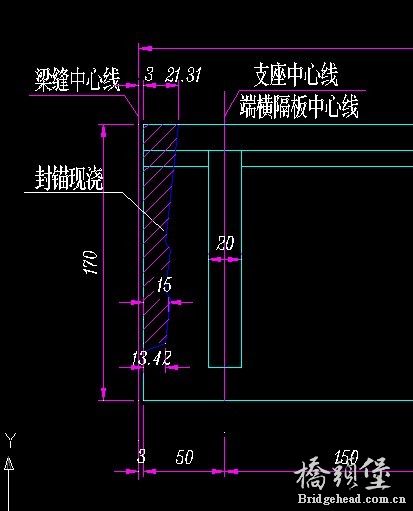

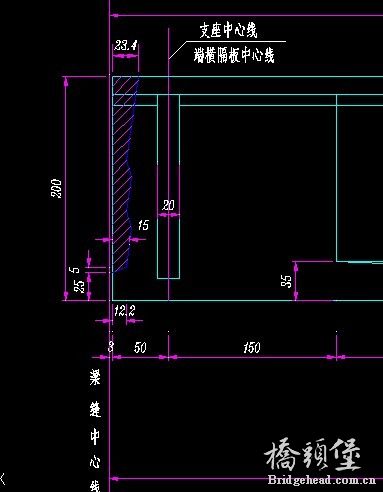

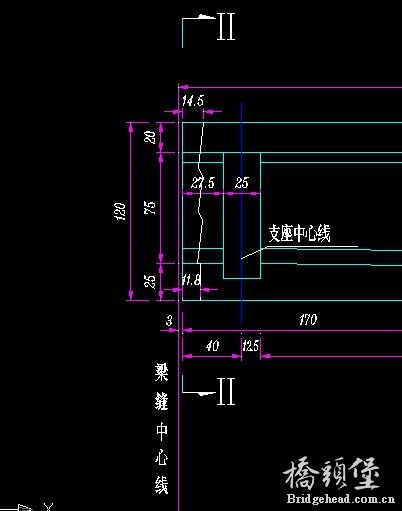

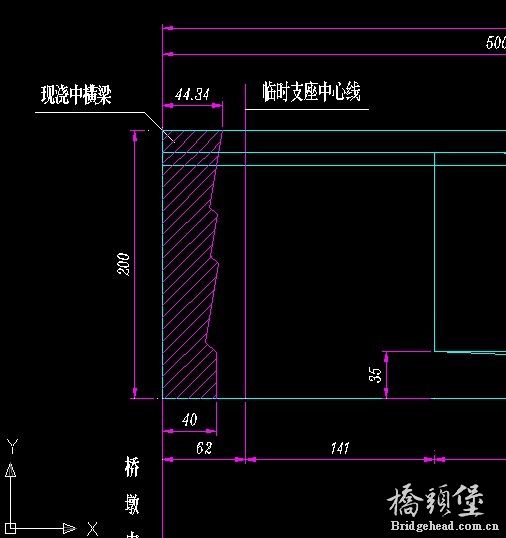

附图：

个人觉得能满足梁端垫板及槽口尺寸即可。

J_Holmes 发表于 2012-5-17 20:41


登录/注册后可看大图

个人觉得能满足梁端垫板及槽口尺寸即可。

多谢了，

旭日东升 发表于 2012-5-17 10:03


登录/注册后可看大图

其实这个问题在设计了很多桥梁之后自己感觉到：
    1、预应力锚具必须设在支座支撑线外；
    2、由于梁 ...

多谢了，旭日兄说的很有道理啊

路过学习了，呵呵
