跨河人行桥方案（斜拉+变截面箱梁），欢迎拍砖

lyb328001 · 发表于 2012-4-24 15:54:01

本人最近做一个天桥方案，桥宽大约5m，河道宽80米，业主要求天桥要有好的造型，本人现做2个方案，21+38+21m变截面连续梁与40+40m斜拉桥，对此，本人第一次接触，希望大家多多拍砖，提些意见、建议，以便及时修改。

xjzxjz123 · 发表于 2014-9-24 10:22:01

斜拉桥的主塔不宜太高，连续梁又失新颖，建议做部分斜拉桥

wangweilov... · 发表于 2013-9-15 14:53:06

个人建议做成中央索面的斜拉桥！！！（细节再讨论，绝对业主喜欢）

guogaizhou... · 发表于 2013-9-17 15:42:38

推荐你看看天津塘沽大桥，采用的是外八字提篮拱，很漂亮美观

lyb328001 · 发表于 2012-4-24 15:56:43

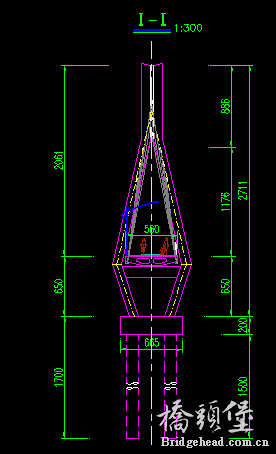

另将CAD图纸附上，方便大家查看。

lyb328001 · 发表于 2012-4-24 16:09:26

对斜拉桥，本人最初布设的中央索面，有人建议中央索面影响行人，且显得凌乱，因此将索面布于两侧，但拉锁仍与栏杆有些冲突，没办法，只好先这样了。
对连续梁，梁高为初拟尺寸，由于对连续梁接触较少，还望多指正。

xjr925 · 发表于 2012-4-25 07:58:12

这不挺个好么

hewenlong2... · 发表于 2012-4-25 10:07:19

斜拉桥的主塔不宜太高，连续梁又失新颖，建议做部分斜拉桥

默默咖啡... · 发表于 2012-4-25 11:37:33

斜拉桥在河中间立墩，对排洪等有影响；连续梁从侧面看比较笨一些。建议做成等高的钢梁，减少梁高，也显得轻盈，或者是小跨径的悬索桥，可能景观上更好，也更迎合领导的口味。

lyb328001 · 发表于 2012-4-25 14:28:12

默默咖啡发表于 2012-4-25 11:37

登录/注册后可看大图

斜拉桥在河中间立墩，对排洪等有影响；连续梁从侧面看比较笨一些。建议做成等高的钢梁，减少梁高，也显得轻 ...

小跨悬索也正在考虑，索塔仍然与斜拉桥存在一样的问题呢。

旭日东升... · 发表于 2012-4-25 15:53:49

本帖最后由旭日东升于 2012-4-25 15:55 编辑

我这里有个人家设计的，与你的有点像，单跨径比你的大，给你看看。

lyb328001 · 发表于 2012-4-25 17:01:37

哈，我还真给搞了个单塔的悬索！

般若菠萝密... · 发表于 2012-7-27 10:51:15

是否可以考虑非对称斜拉方案

xinhom · 发表于 2012-7-27 13:10:36

简简单单钢箱梁，要么做个钢管拱桥。

登录/注册后可看大图

stzgd · 发表于 2012-7-27 13:54:34

感觉太没有新意了...
要解放思维啊，不过真正做到很难

zhangjunsh... · 发表于 2012-8-2 13:24:35

人行桥搞得太复杂了也没意思。
做个常规的桥型，中承式的提篮拱。施工和设计都好做。
因桥较窄，提篮拱也能解决部分的稳定问题。

lyb328001 · 发表于 2012-8-3 11:32:00

zhangjunshuai82 发表于 2012-8-2 13:24

登录/注册后可看大图

人行桥搞得太复杂了也没意思。
做个常规的桥型，中承式的提篮拱。施工和设计都好做。
因桥较窄，提篮拱也 ...

拱桥其实也很好，当时觉得图纸比较麻烦，没有提

！

zhangjunsh... · 发表于 2012-8-4 23:54:41

lyb328001 发表于 2012-8-3 11:32

登录/注册后可看大图

拱桥其实也很好，当时觉得图纸比较麻烦，没有提！

拱桥的图纸也不是很麻烦。
不过梁桥肯定是更好弄些。
