midas 影响线追踪器，求解答

火心 · 发表于 2012-4-23 11:34:47

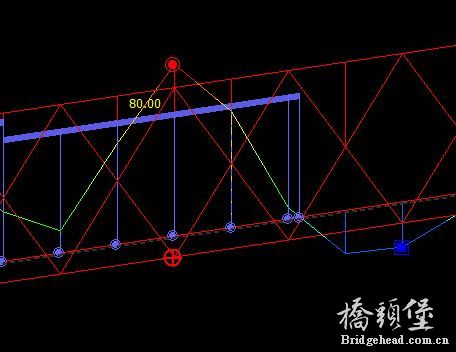

图中是主桁某杆件在移动荷载下的影响线分布，求解答，图中的两个红点和一个蓝点表示什么意思？本人新手，菜鸟级，问题很低级啊，希望高手不吝赐教，指点一二，万分感激！

火心 · 发表于 2012-4-23 11:48:34

自己先顶一个，等待高手出现

火心 · 发表于 2012-4-23 15:43:11

期待高手解答，坐等答案

develop · 发表于 2012-4-23 19:34:00

均为影响线最值的标记!

danianga · 发表于 2012-4-25 11:33:27

上面的红点表示集中力的位置,
下面的红点表示所求(影响线)载面的位置

midas_civi... · 发表于 2012-5-2 13:54:16

红点表示最大值，另一个红点表示集中荷载的加载的地方；蓝点表示均布荷载加载的地方

火心 · 发表于 2012-8-3 18:21:04

能再说的清楚点吗？是换算荷载的均布荷载和集中荷载吗？
