使用钢束bot功能生成的对称钢束内力不对称

简支梁 · 发表于 2012-4-5 20:32:28

本帖最后由简支梁于 2012-4-6 14:39 编辑

大家好，在定义底板钢束时，为方便，我使用bot功能，生成了一组对称钢束，从形状上看，钢束完全对称，且结构尺寸也对称，确发现计算后钢束产生的内力不对称，且不对称差值还比较大。

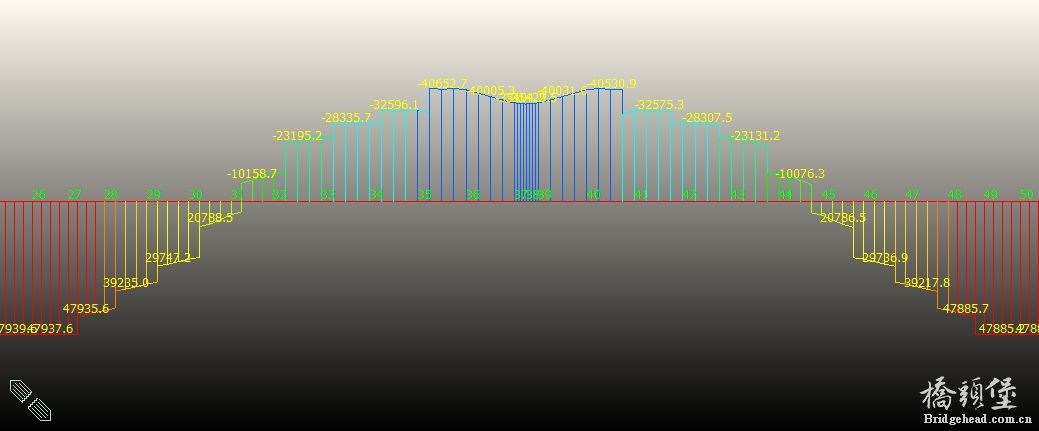

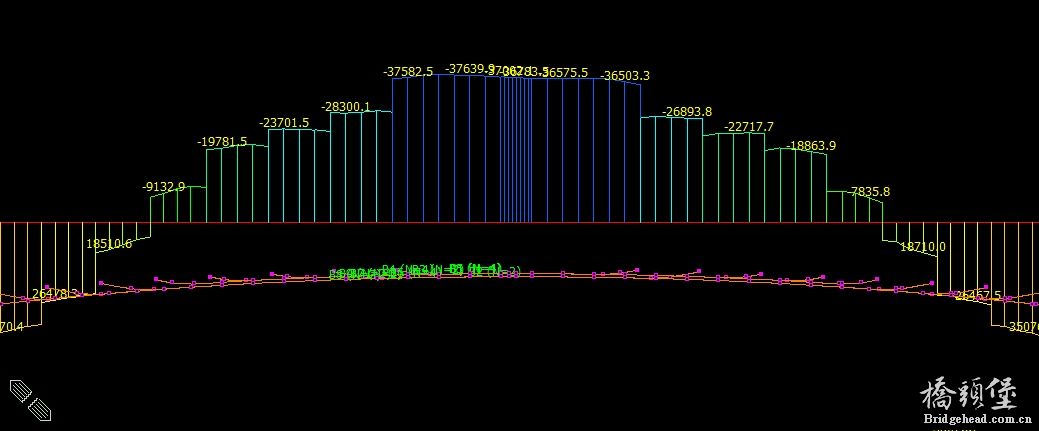

下面是仅钢束产生的内力图，和未使用bot功能时钢束产生的内力图。虽然前后2次钢束内力均不对称，但后者的差值明显小得多，可忽略不计。前者出现较大差值，例如左边9132，右边7835，相差1897.不知是什么原因。

无bot跨中

lpiou · 发表于 2012-4-6 08:41:35

本帖最后由 lpiou 于 2012-4-6 08:44 编辑

钢束穿过的单元，都选中没？可以上传模型看看，或者可以不用bot输入底板束看结果怎么样.

chrisglay · 发表于 2012-4-6 08:58:07

空间位置有变动。所以两次内力有区别，但关于内力不对称的话，建议详细检查下使用BOT后，钢束的位置，最直接的就是看钢束坐标对比！

简支梁 · 发表于 2012-4-6 14:37:31

谢谢楼上二位，我查看了钢束坐标，确实在z方向不对称。但我是只输入了一半的钢束坐标，另一半是直接生成对称的啊，我上传了模型，是2011做的，请帮我分析一下吧，谢谢。

chrisglay · 发表于 2012-4-6 14:39:56

简支梁发表于 2012-4-6 14:37

登录/注册后可看大图

谢谢楼上二位，我查看了钢束坐标，确实在z方向不对称。但我是只输入了一半的钢束坐标，另一半是直接生成对称 ...

我现在用的还是2010，不知道能打开不！

rola · 发表于 2012-4-6 15:30:40

用bot功能后是有这个问题，上次就遇到过，后来还是选择没有用bot功能。希望midas公司的能重视这个问题，不然底板束输起来很麻烦。

简支梁 · 发表于 2012-4-6 15:47:14

2010的打不开，如果你会编辑mct的话，我可以给你发一下，mct修改一下可以用2010打开。但是导出的钢束形状是对称的，现在我只好把钢束形状导出来，再把坐标输进去了。

toushan · 发表于 2012-4-13 11:00:54

没有2011，无能为力啊
