25+42+25米预应力混凝土连续箱梁（变宽）

狂飙一路... · 发表于 2012-3-26 16:29:23

本帖最后由狂飙一路于 2012-3-28 15:54 编辑

现浇箱梁一般构造图.rar (338.76 KB, 下载次数: 331)

计算模型.rar (271.03 KB, 下载次数: 498)

互通区跨线桥跨径组合25+42+25米宽度23.75-25.4米
满堂支架施工
梁高2.2m

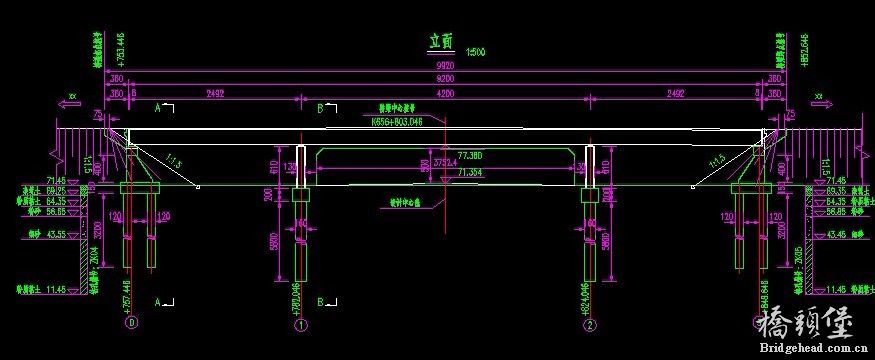

桥型布置图截图如下：

坛内高手请多提宝贵意见
目前存问题：短期效应组合正常使用极限状态下墩顶主拉应超过规范值
欢迎批评指导不胜感激

zhangjy022... · 发表于 2012-3-26 17:03:11

免费下载的，谢谢楼主

狂飙一路... · 发表于 2012-3-26 17:05:37

要提意见啊呵呵别主顾着下载

诸葛祭2011... · 发表于 2012-3-26 21:15:20

感觉你的二期恒载有点问题，怎么加了两次啊？

2000tianma · 发表于 2012-3-27 09:40:19

建议上传全部图纸！尤其是预应力的

ydcow · 发表于 2012-3-27 09:59:59

我想问一下，你的第一个施工阶段加的集中荷载是什么力啊？

slyxu · 发表于 2012-3-27 10:27:50

强烈建议上详图！以供大家参考！

sukewin · 发表于 2012-3-27 22:35:15

楼主，感觉你的箱室宽度宽度大了点。变宽桥，箱室宽度尽量小点。

狂飙一路... · 发表于 2012-3-28 09:02:55

诸葛祭2011 发表于 2012-3-26 21:15

登录/注册后可看大图

感觉你的二期恒载有点问题，怎么加了两次啊？

二期恒载包括：护栏＋桥面铺装
分开输入的

狂飙一路... · 发表于 2012-3-28 09:09:07

ydcow 发表于 2012-3-27 09:59

登录/注册后可看大图

我想问一下，你的第一个施工阶段加的集中荷载是什么力啊？

第一施工阶段加的集中力是横梁部分中间挖空部分的混凝土重

狂飙一路... · 发表于 2012-3-28 14:38:01

既然大部分只下载不回复那只有收费了否则就失去了技术交流的初衷
回复有奖大家共同探讨

xiao8562yu · 发表于 2012-4-1 10:09:33

为啥不做变截面呢

狂飙一路... · 发表于 2012-4-8 17:01:41

不做变截面是考虑的箱梁变宽再变高施工稍微复杂
