钢筋端头弯钩小问题

sciasciapu · 发表于 2011-11-13 12:24:47

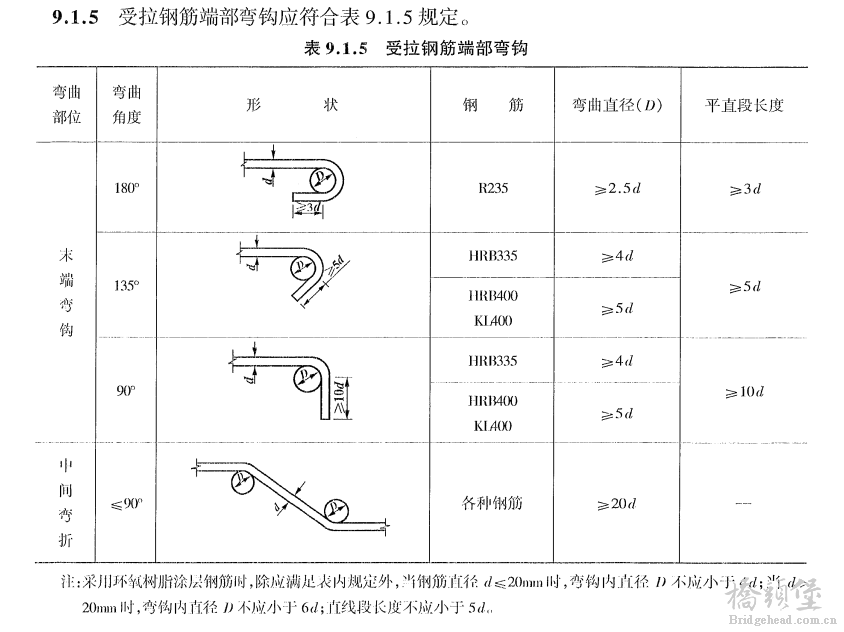

堡友们，一个小问题，在《公路钢筋混凝土及预应力混凝土桥涵设计规范》第9.1.5条中规定，受拉钢筋端部弯钩的一个表格，对不同形状的钢筋弯钩作了一些要求。
这里指的是受拉弯钩，应该是受力筋，但对于普通的构造钢筋而言，90°的弯钩需要10d的直线段，感觉过于太长了，在施工时很不方便安装，请问一下，对于一般的构造筋，直径一般是10和12的钢筋，弯钩直线段一般设计成多少公分为宜？

zclld · 发表于 2011-11-13 12:46:46

本帖最后由 zclld 于 2011-11-13 12:47 编辑

个人觉得受压筋可以不设置这个弯钩，即锚固长度不做规定；而构造钢筋（如温度筋）可以受拉，但是拉应力达不到抗拉强度设计值，所以可以通过计算确定拉应力，进而确定锚固长度，然后确定这个弯钩长度。

sciasciapu · 发表于 2011-11-13 12:54:17

zclld 发表于 2011-11-13 12:46

登录/注册后可看大图

个人觉得受压筋可以不设置这个弯钩，即锚固长度不做规定；而构造钢筋（如温度筋）可以受拉，但是拉应力达不 ...

一些构造钢筋是规范上要求的，并不需要特定的计算，像这种类型的钢筋弯钩不能通过计算得到，一般设置多少的直线段？

wellhero · 发表于 2011-11-15 08:44:32

可参考铁路规范，它说的要小。好像是3d吧

sukewin · 发表于 2011-11-15 09:09:08

对于构造筋我们不设置弯钩，只有受力钢筋才按规范设置弯钩。

sciasciapu · 发表于 2011-11-15 11:00:59

sukewin 发表于 2011-11-15 09:09

登录/注册后可看大图

对于构造筋我们不设置弯钩，只有受力钢筋才按规范设置弯钩。

不设置弯钩？一些构造拉筋也不设置？

tjcrazy · 发表于 2011-11-30 12:59:43

《桥混规》D62-2004 9.1.5条是指受拉主筋，不包括构造钢筋，可参考《桥施工规范》F50-2011 4.2.4条及其条文说明。
构造钢筋通常不设弯钩，而用钩子筋和箍筋定位。箍筋需设135°弯钩，平直段取5倍箍筋直径。

gememo · 发表于 2011-12-23 22:53:01

学习了，现在正在研究这个呢

ydcow · 发表于 2011-12-27 11:41:39

构造筋的弯钩长度是没有明确规定的，一般来说按照好施工取一个整数就行，我们这里设置的有10、15、20等几种，根据钢筋直径取不同的值吧

陌上花开... · 发表于 2012-1-7 22:41:52

没注意过这个问题
学习了
