亲历澳洲！我眼中的澳洲桥梁点滴！

有机会去了趟澳大利亚，做为一个从事和桥梁相关工作十年的人，在游玩之余还是留意了一下这里的桥梁，顺便照了些照片回来，发给大家，不敢说共同学习，有兴趣的话就看看吧。个人摄影水平有限，加上有些照片是在车上随意拍的，快门也没调好，有点花，大家将就看吧！

我先给大家讲讲我眼中的悉尼大桥吧

网上搜的悉尼大桥的典故：
悉尼大桥(Sydney HarbourBridge, Australia)和大歌剧院是澳大利亚的标志性建筑，澳大利亚艺术家-吉娜多把这俩个标志性建筑采用澳宝构成这幅优雅魅力的作品。
悉尼大桥被当地居民称为“衣服架”，1857年，悉尼工程师彼得·翰德逊绘成了第一张设计图，由1400名工人花了8年时间才建好的，耗资达1350万澳元(约合690万美元)。这座桥由大约600万颗铆钉固定，桥拱的跨度为503米，最高处距离海面134米。1932年3月19日，新南威尔士州当时的总理杰克·兰为该桥举行了正式的开通仪式。
建成的悉尼大桥长502.9公尺，宽48.8公尺，有8个车道，2条铁轨，1条自行车道及1条人行道。

这就是这座桥的历史及大概情况，闲话少说，直接上片片（先介绍后图片）
按照我们桥梁人的规矩，先来张总体布置图，呵呵

按照我们桥梁人的规矩，先来张总体布置图，呵呵

夕阳下的悉尼大桥和悉尼歌剧院紧紧依偎

由于没机会到达左岸拍摄，这次均在右岸拍摄，不过桥梁是对称的，拍一边就够了。

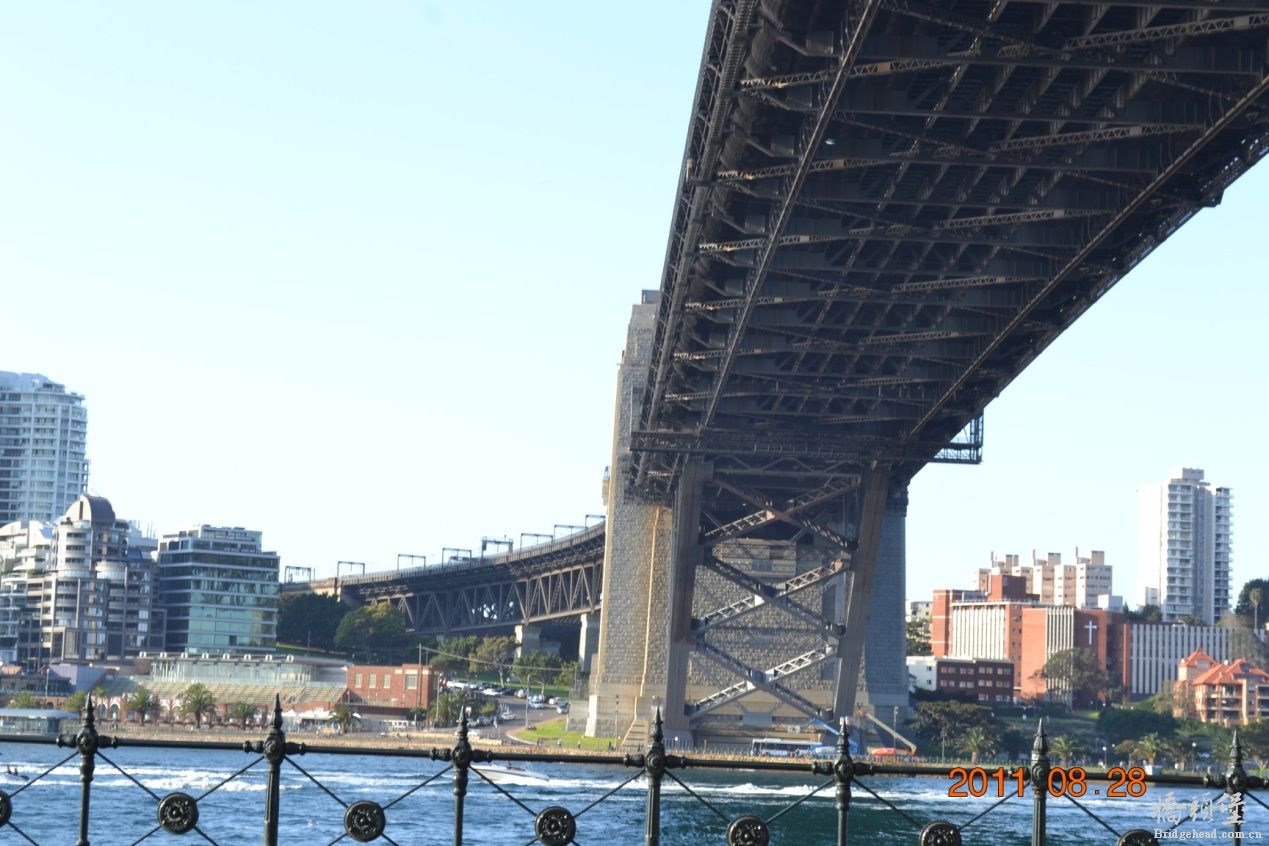

侧面看到的大桥主桥

桁架拱的腹构造及吊杆构造，由于相机焦距有限，能拍到的最大的就这个了，估计吊杆构造不是很清楚，将就看了

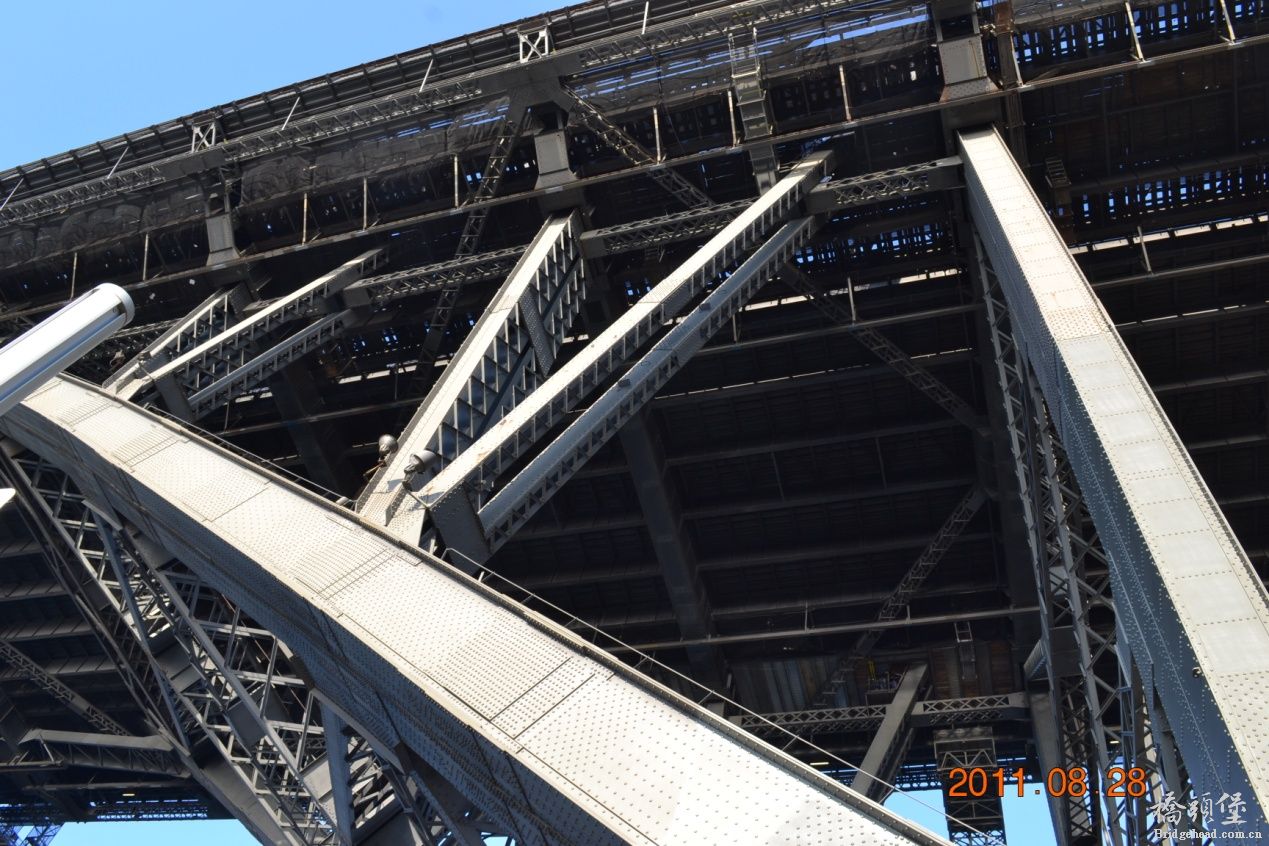

桥面以下主拱桁架构造

下弦杆看样子是钢板箱型截面，上面密密麻麻的布满了铆钉，估计是加的缀板，增加刚度防失稳的吧

这张可以看出桥面的横向构造

下弦杆、节点构造及横向联系

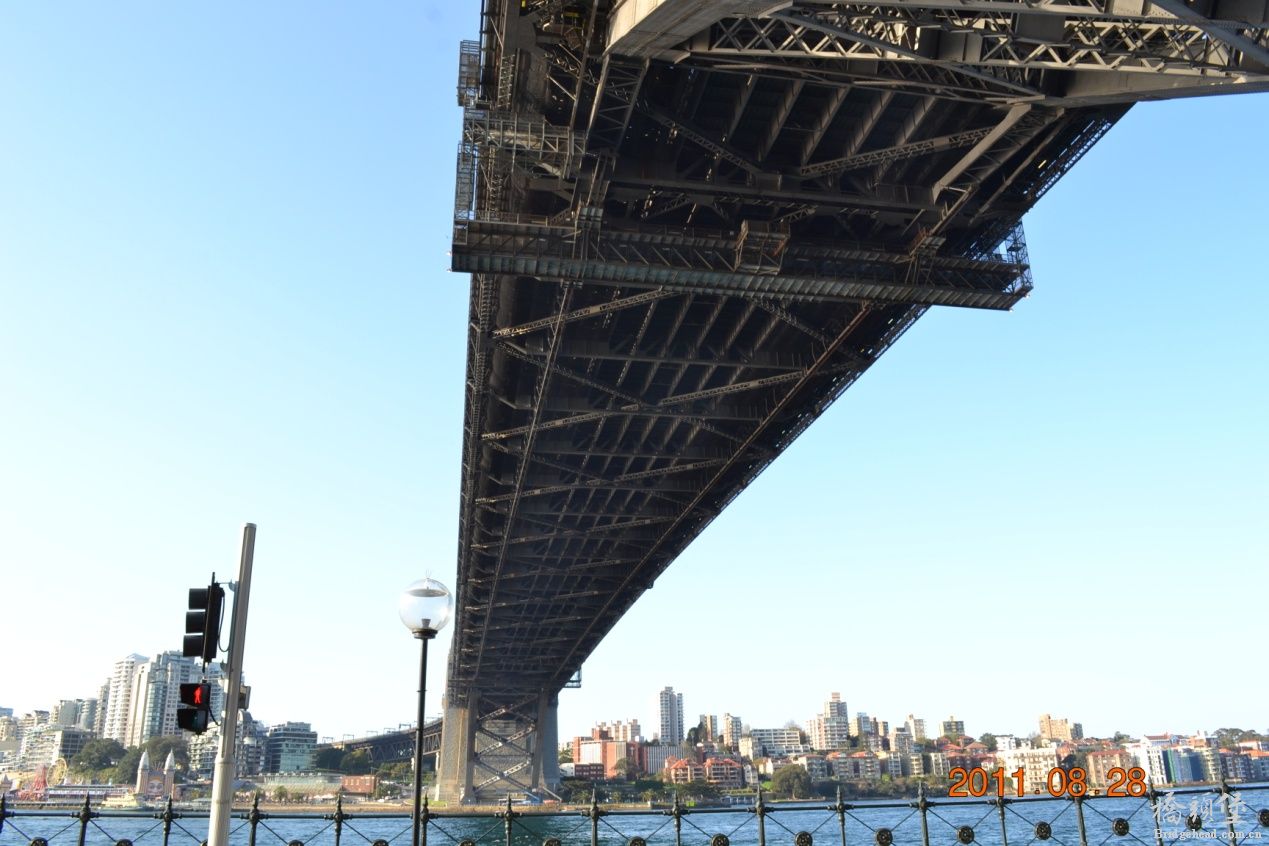

桥面底构造，横向连接系，风撑


上下弦在拱脚处的连接，这个和重庆朝天门大桥的结构形式貌似不一样哦，桥面系与桥墩的连接

拱脚处


这张照片起承接作用，从这张开始，就是引桥了

引桥与桥墩的连接

貌似引桥是简支的桁架梁

引桥上下弦，腹杆构造

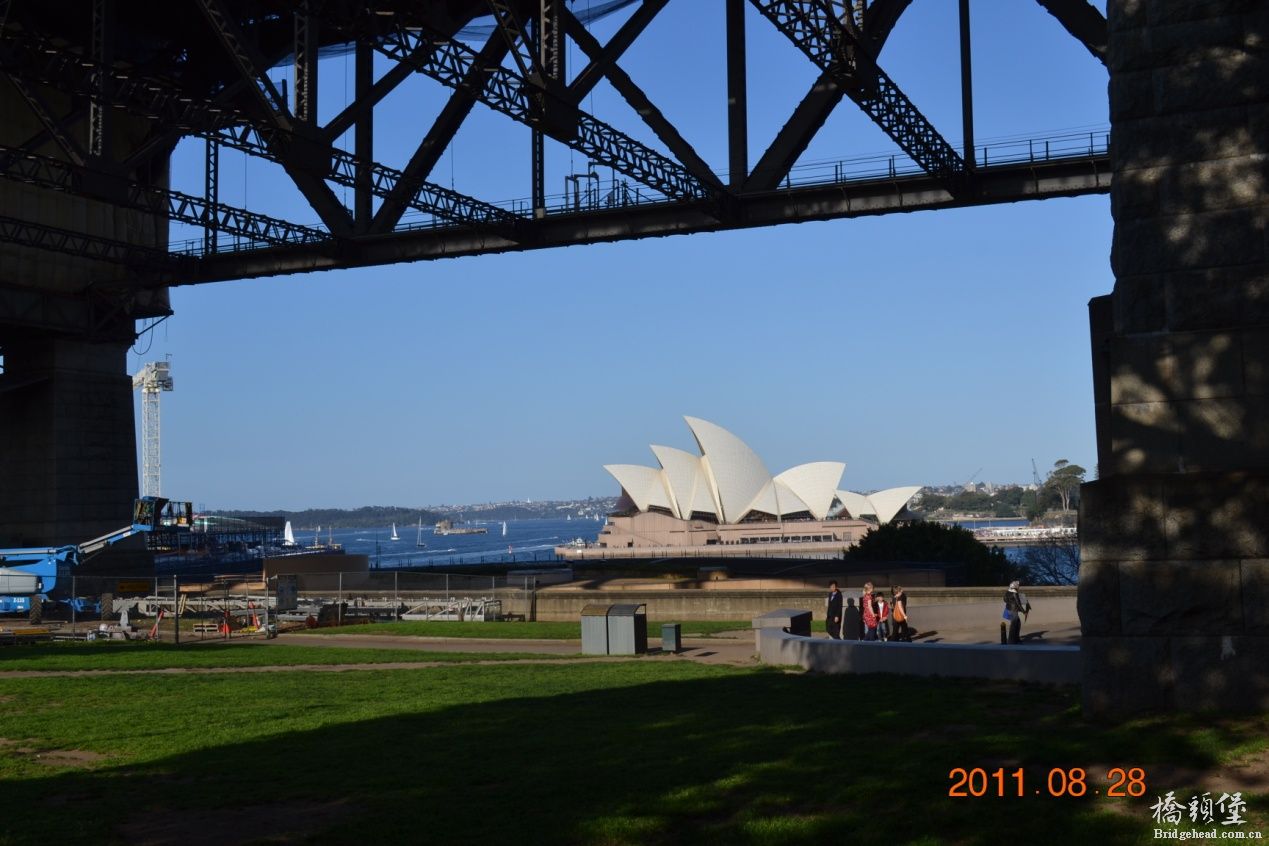

引桥桥孔下的悉尼歌剧院

引桥横向连接系


横向连接系细部构造

中间桥墩上包裹的那部分貌似在维修

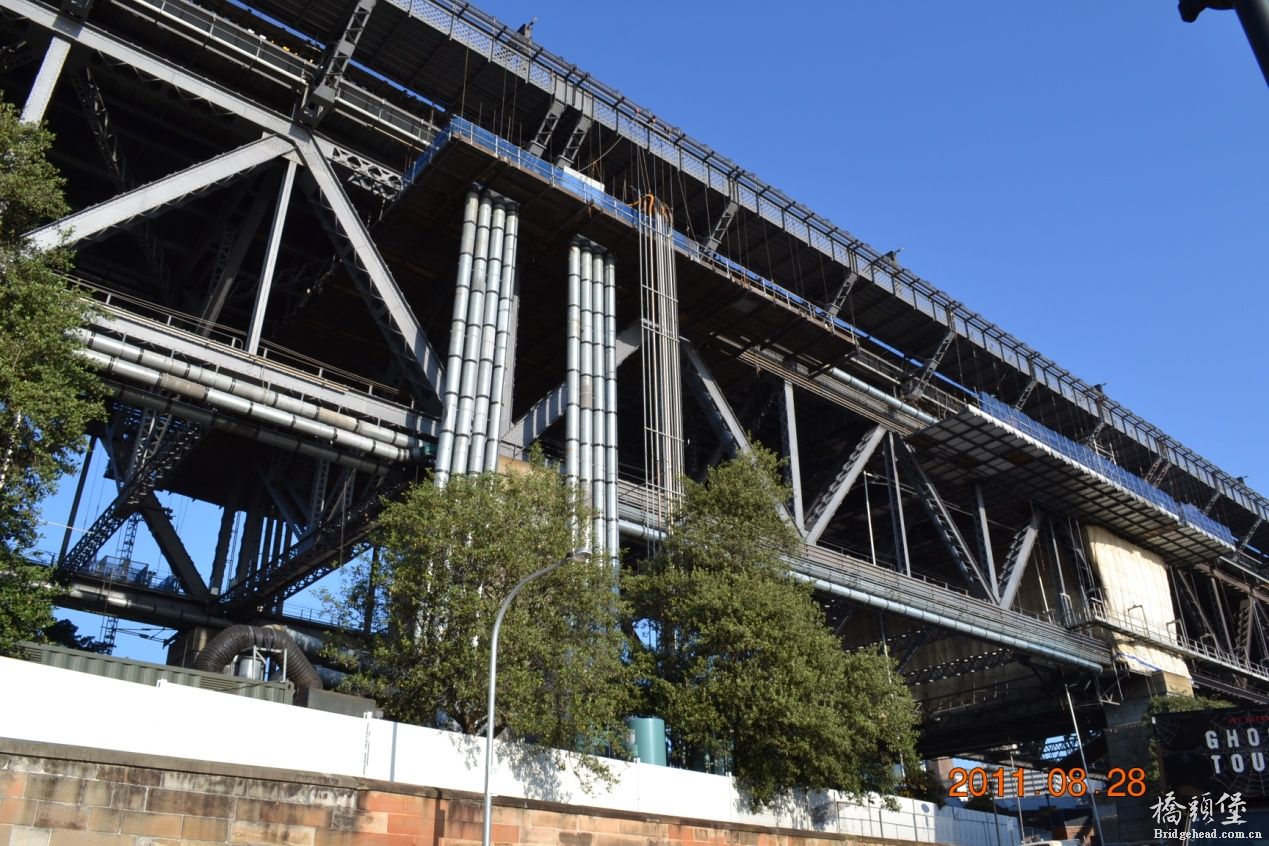

管状柱子不知道是干嘛的，消防器材？观景平台支撑?搞不懂

这样的帖子应该表扬，介绍当地桥梁的构造细节，让人有身临其境的感觉

做工程的人就是不一样，处处都以工程技术人员的目光来看世界。

第一次看到这么近距离的照片，有机会也要出去学习学习

再来讲讲我眼中的布鲁斯班的桥梁

网上也搜不到，也不知道叫啥名，导游说了，没记住，呵呵

不知道下穿的净空够不够哦

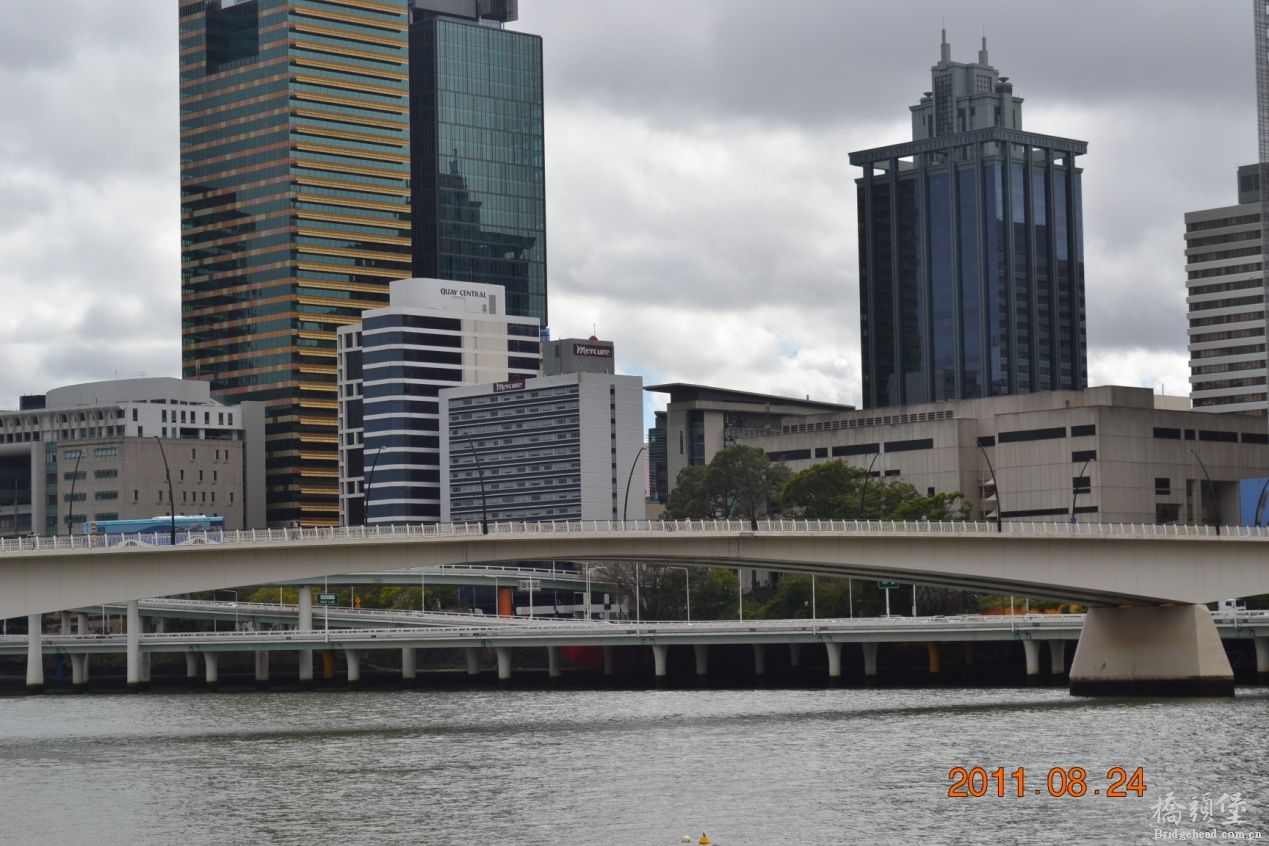

这个桥桥型结构貌似是三箱的连续梁，但是感觉跨中梁高也太小了点吧，居然有人怀疑钢结构外包混凝土的，也就是所谓的劲性骨架的连续梁喽，个人觉得不可能吧，感觉没这个必要

这个交通状况让我想起了重庆剧院对岸嘉陵江边的交通状况了，不过比重庆的交通流还是有差距的。

市政桥梁的独柱墩，和国内没什么区别的?

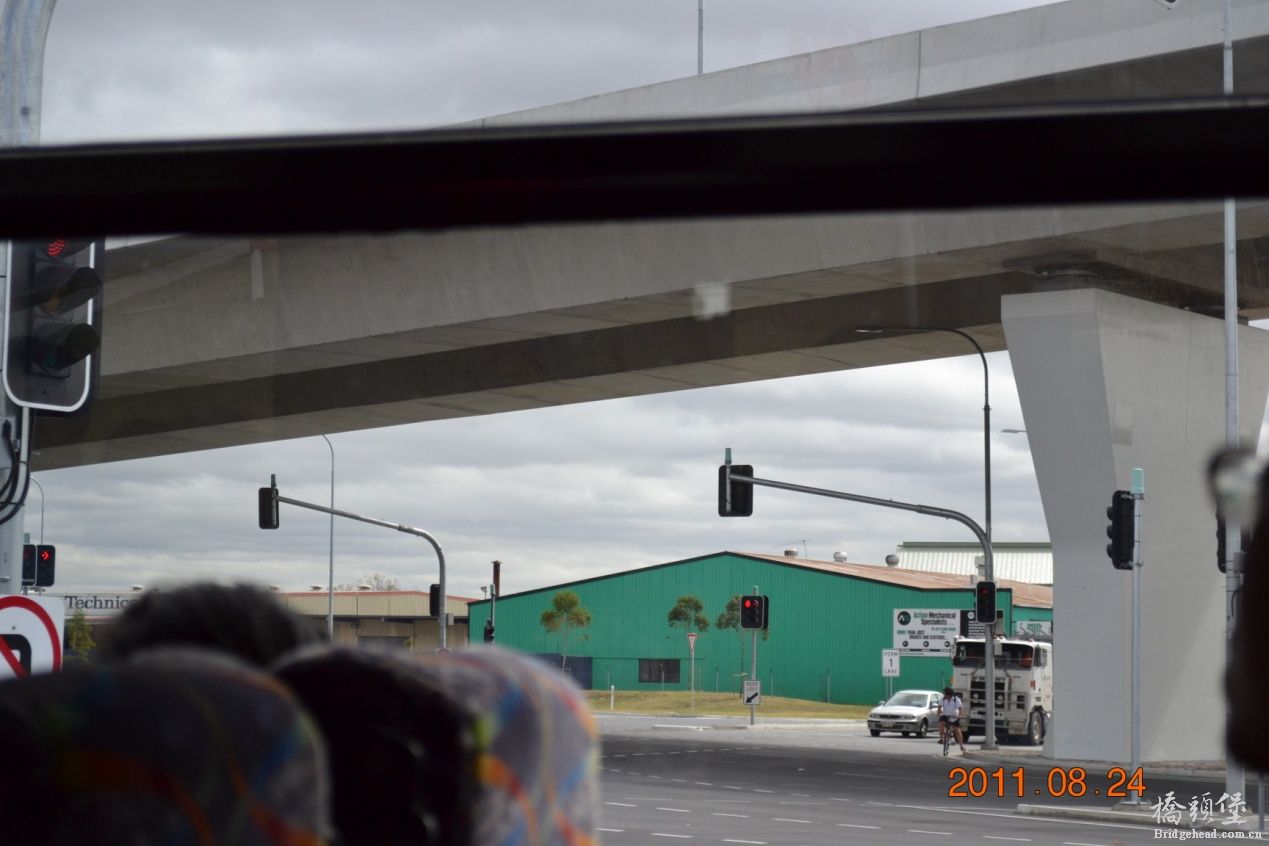

传说中的隐形盖梁，在澳大利亚这种结构挺多的，不知道有什么好处，

可以叫花瓶墩吧，但比国内的丑多了

估计还是有很多著名的桥梁，但是由于行程问题，没办法一一瞻仰，所以就只能这样了，谢谢大家

本帖在二楼就算完结了，但为了感谢你的浏览，特送上几张自认为不错的风景，以飨大家
奥克兰山顶拍到的落日

余晖中的悉尼歌剧院

皇家园林

悉尼港夜景

宁静的湖面上鸟儿在飞翔

广袤的新西兰草场，没去过国内其他草原，只到过内蒙通辽地区科尔沁草原，感觉还比不上科尔沁

传说中德“槽泥马”

憨态可掬的考拉

最后给大家发张沙滩上晒太阳的美女，偷拍的，呵呵，希望没有侵犯到肖像权，要不麻烦了

真漂亮的桥，好想亲自去看看哦。。。。

管子是管线 蒸汽 燃气等

不错的照片。做工程的人就是不一样，处处都以工程技术人员的目光来看世界。

有心人啊，做桥的人就是很有想法

感觉还不错的啦！！！

感谢大家捧场！。。。。。。。。。。

很漂亮的桥啊~~~~~~

不错不错  开眼咯 希望有机会也去看看

感觉澳洲真的很不错哎，有美的建筑，美的风景，关键还盛产美女！有机会一定去看看~~~期待

澳大利亚就是好地方啊，海水和天空都是那么的蓝，令人神往啊，期待中~~~

好帖子，必须顶！

自己顶，都沉下去了
