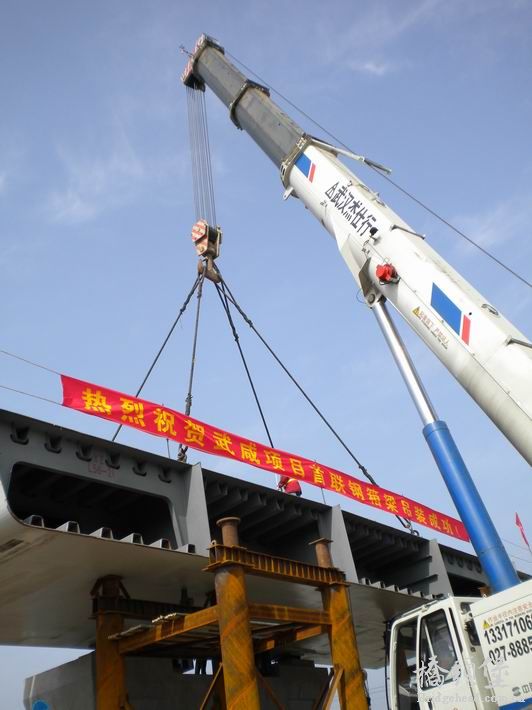

武汉市政设计院设计的白沙洲大道高架桥-钢箱梁吊装照片

wwwwzzzz20... · 发表于 2011-10-28 13:12:44

现场施工照片，一片钢箱梁横向宽度26m，纵向节段长度6m，阳逻船厂加工制造，现场吊装吊机为220吨吊装能力。

wwwwzzzz20... · 发表于 2015-5-5 18:45:46

deus_ex7 发表于 2014-11-21 15:45
楼主，请问下伸缩是怎么放置的，图中没有看到预留槽。

用的浅埋型SF120伸缩缝，直接锚固焊接在钢梁上。

maldini_00... · 发表于 2013-7-11 19:08:24

很好的资料，现在城市桥梁都喜欢钢结构，快速，造价现在也不是太在意的

deus_ex7 · 发表于 2014-11-21 15:45:43

楼主，请问下伸缩是怎么放置的，图中没有看到预留槽。

wwwwzzzz20... · 发表于 2011-10-28 13:13:59

该桥目前已经竣工通车了！

wwwwzzzz20... · 发表于 2011-10-28 13:34:07

这是本人的第一次发帖，大家支持哈啊！
对钢箱梁做简单介绍：钢箱梁跨度为41.5+52+41.5m，梁高1.92m，上面设置8cm钢纤维混凝土，通过钢梁顶焊接剪力钉与钢梁共同参与二期恒载及活载受力。箱梁挑臂4m，顶底板及腹板钢板厚度14mm，采取Q345qC板材。

wwwwzzzz20... · 发表于 2011-10-28 16:55:12

本桥是小弟负责，有需要图纸的可以留方式交流。

路桥英才... · 发表于 2011-10-28 18:54:32

我需要图纸！1043143392@qq.com 谢谢师兄

jacky_2046 · 发表于 2011-10-28 23:57:54

谢谢楼主麻烦发下图纸互相学习交流 jacky_2046@qq.com

sciasciapu · 发表于 2011-10-29 13:13:37

麻烦楼主发一下图纸，相互学习，谢谢！ 195630723@qq.com

545947545 · 发表于 2011-10-29 14:50:51

楼主太好了!
谢谢楼主!
方便的话图纸发我邮箱：545947545@qq.com

lyb328001 · 发表于 2011-10-29 16:19:57

挺好的桥，有图纸就更好了

huiyu · 发表于 2011-10-29 16:30:49

谢谢楼主我需要！1486900747@qq.com

桥博士 · 发表于 2011-10-29 17:36:04

谢谢楼主麻烦发下图纸互相学习交流 yangsq_01@126.com

ylq9993 · 发表于 2011-10-29 20:25:22

谢楼主了想学习一下发下图纸ylq9993@163.com

心水清明... · 发表于 2011-10-29 21:13:57

期待楼主上传图纸。多谢！！！

oldcatcup · 发表于 2011-10-29 22:54:16

师兄，我想要一份学习一下，283318734@qq.com
谢谢啦~

gexiin · 发表于 2011-10-29 22:55:11

楼主可否介绍一下钢箱梁合拢是如何弄得
