大家好，我想请教一个问题，如图所示。

liuchengzh... · 发表于 2011-10-20 11:40:23

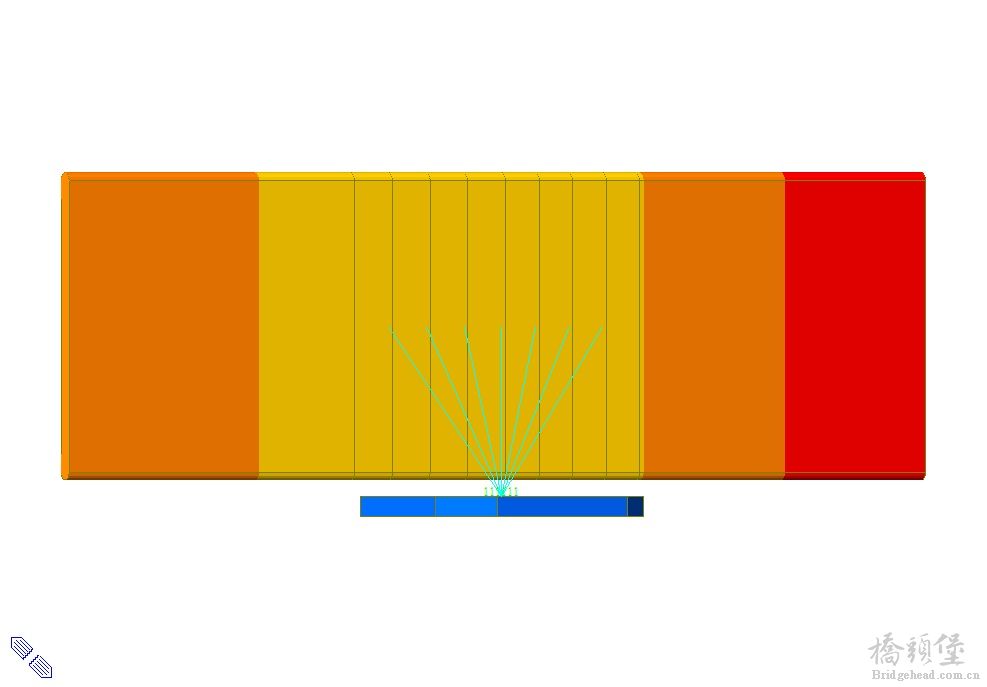

如下图所示，上面为一个横向的梁单元，下面为一个用梁单元模拟的一个厚板，厚板的上端与梁单元的几个节点刚性连接，如果我模拟那个横向的梁下端与下面的板单元焊接在一起，下图的连接行吗？如果不行该怎么设置呢？

十指 · 发表于 2011-10-20 14:14:51

请详细描述一下，这样做是想解决什么问题。简单分析一下，单单从这个模型上来看，看不出什么问题。刚性连接，可以解决一个主节点与几个从节点的约束内容规定的协同受力问题。这个模型要计算，下面厚板的另一个节点也要有约束。

小桥流水2... · 发表于 2011-10-20 14:26:37

楼主是想说：两个型钢组成一整体，型钢是上面的梁单元，拼接盖板是下面那个厚板？

liuchengzh... · 发表于 2011-10-20 16:14:49

本帖最后由 liuchengzhu 于 2011-10-20 16:17 编辑

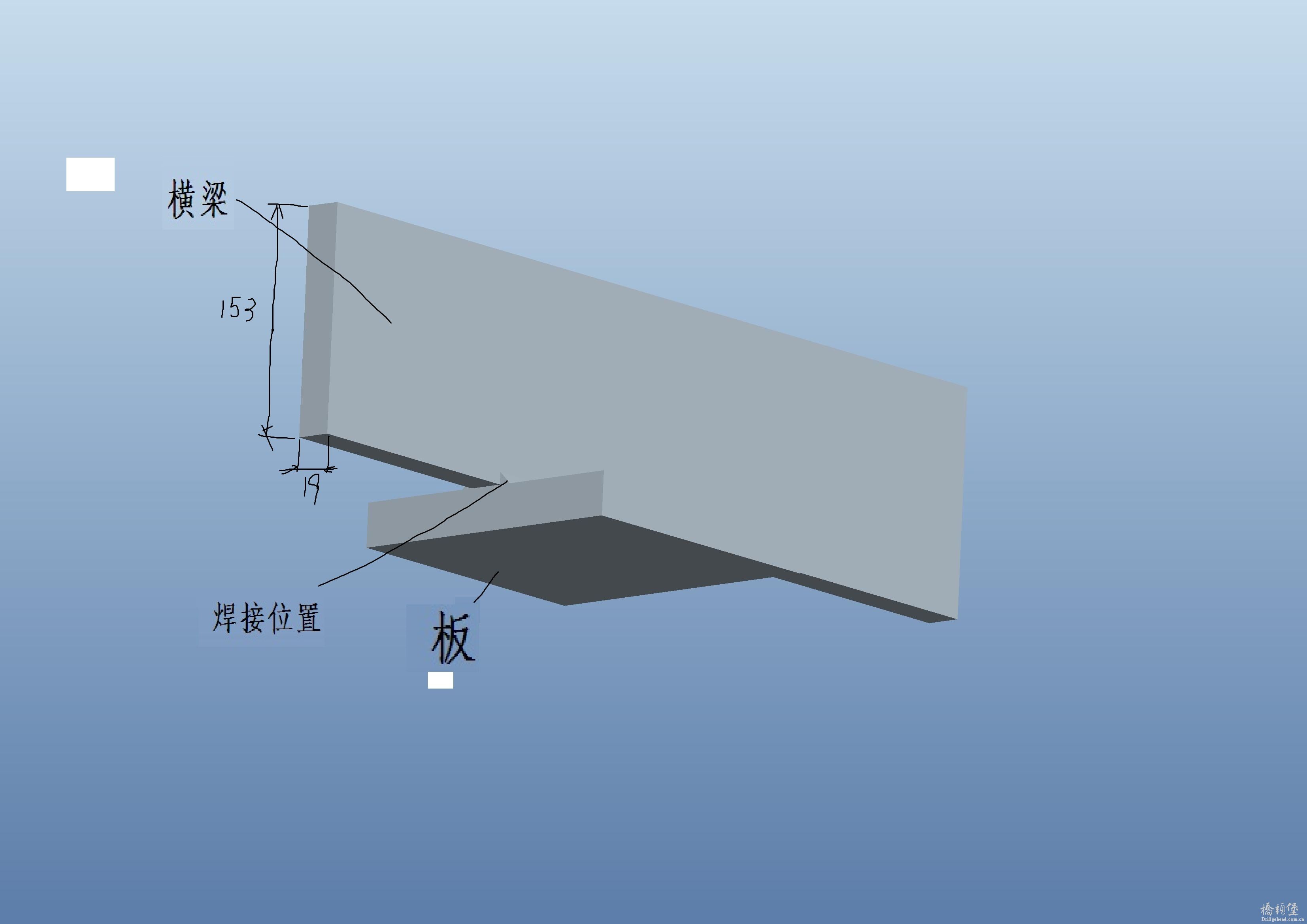

谢谢两位的答复，我下模拟的东西如下图所示，一个焊接零件，我想用上面的图的连接方式模拟行吗？

ghs · 发表于 2011-10-20 17:05:08

我一般都是建立实体的模型来分析这类问题。

liuchengzh... · 发表于 2011-10-20 17:25:35

那我那种方法可以吗？

十指 · 发表于 2011-10-21 10:36:04

楼主还是没有道出问题的关键，两个构件单纯的连接这样处理没什么问题，整个构件是需要承受什么荷载？你要分析的是该构件的哪部分受力？

liuchengzh... · 发表于 2011-10-21 17:20:16

我想算一个被支起来的容器的抗震分析，

lxb98 · 发表于 2011-10-24 10:41:00

采取弹性连接里的刚性

liuchengzh... · 发表于 2011-10-25 08:08:21

但是如果是一点对一点的刚性连接，计算完模型横梁的应力很大啊，有没有高手教教俺这种结构怎么建模更好些啊，
谢谢啦

长沙小博士... · 发表于 2011-10-25 18:35:03

ccdec.com
长沙网页设计长沙网站建设长沙网络公司长沙网站制作长沙做网站湖南网站建设

登录/注册后可看大图

长沙网站建设
长沙网页设计
长沙做网站
ccdec.com

liuchengzh... · 发表于 2011-10-28 08:05:18

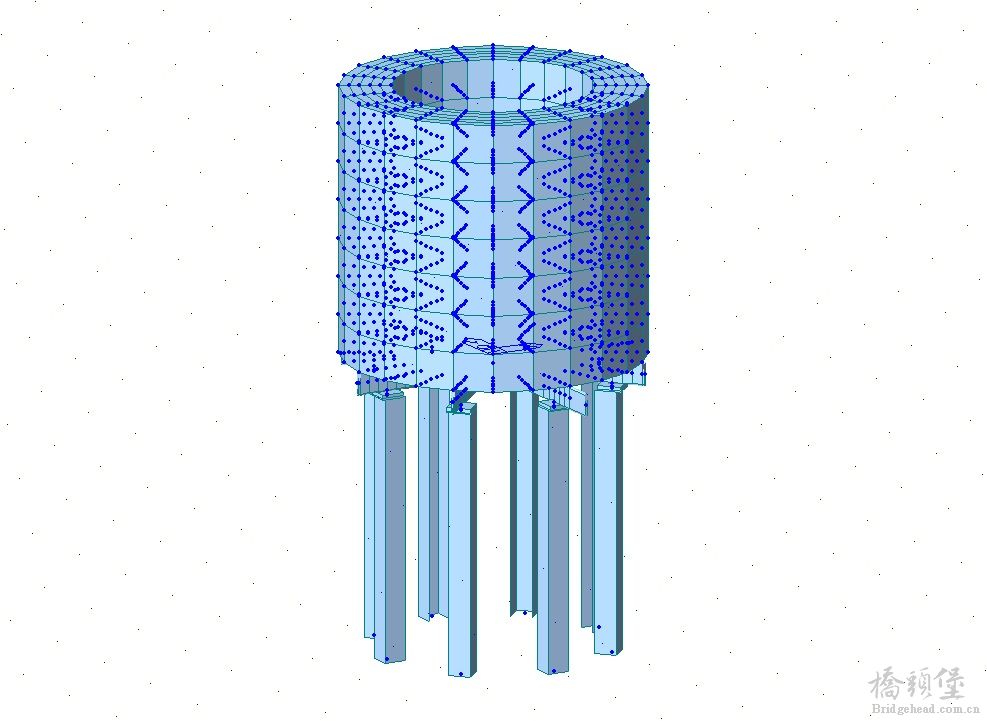

这是我建立的模型，

liuchengzh... · 发表于 2011-10-28 08:08:44

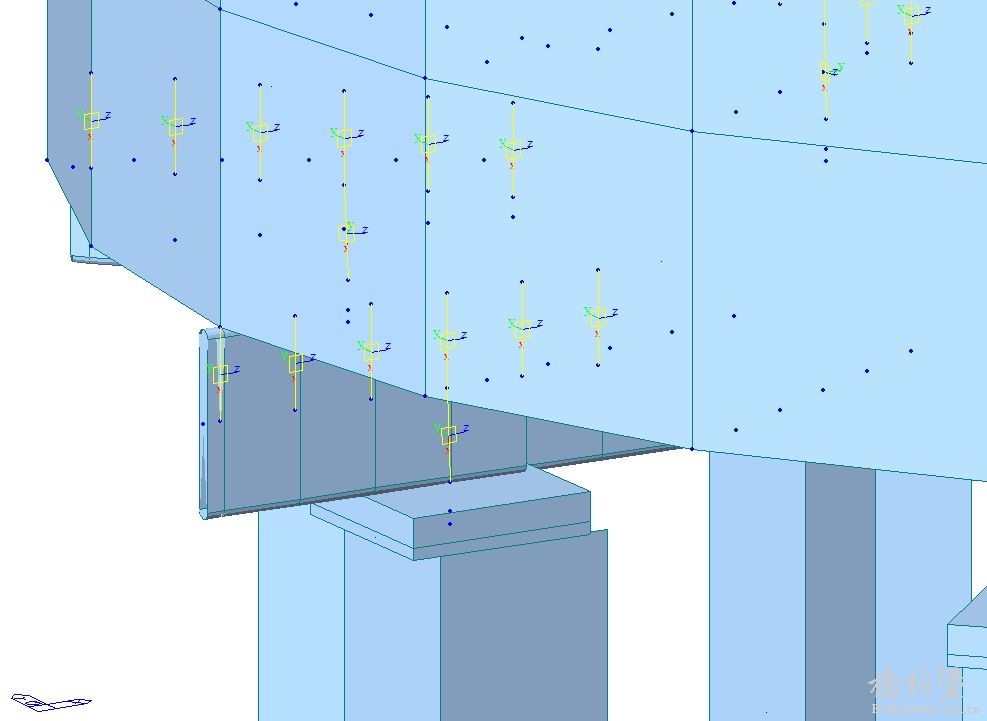

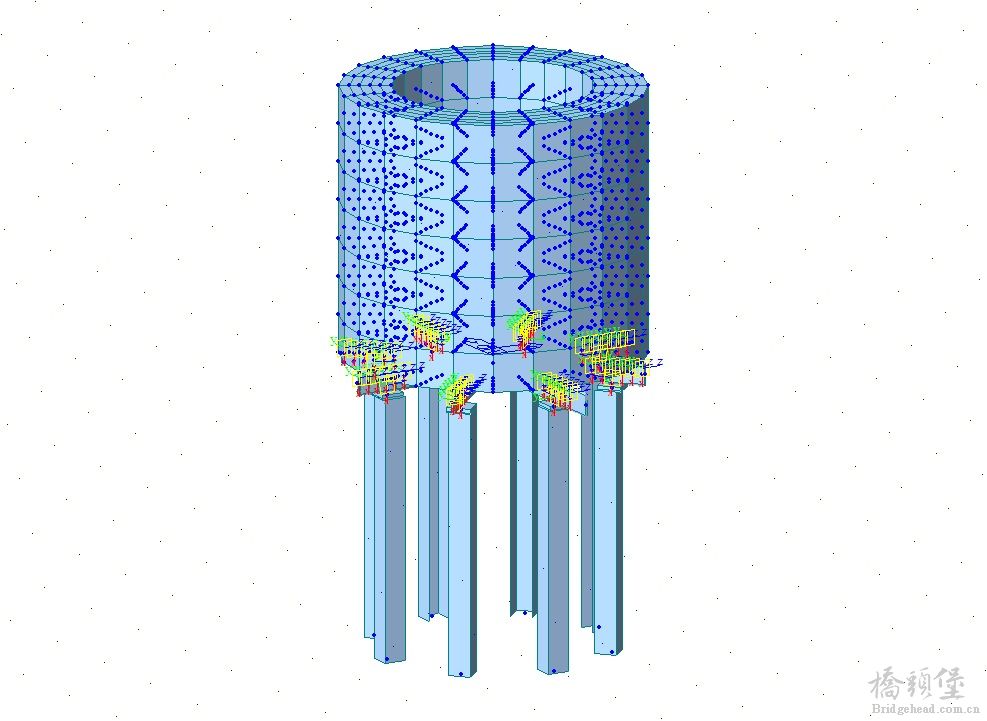

这是模型的连接设置

liuchengzh... · 发表于 2011-10-28 08:10:00

上面所有连接采用的是弹性连接中的刚性那个

liuchengzh... · 发表于 2011-10-28 08:11:07

请各位高手帮我分析一下这样建模和设置连接方式行不行啊？谢谢啦
