参观南京四桥桥塔

happyli000... 发表于 2011-7-7 09:52:49 | 显示全部楼层 | 阅读模式
横梁造型为拱形城门

主塔塔柱造型简洁，主塔横梁形式上有新意。

视野开阔的江面上，桥塔是悬索桥的视觉焦点，独特的横梁造型不仅优美，更加重要的一方面能使总体造型具有可标识性，让人看到图片即可识别出南京四桥。

评分

参与人数 1堡币 +5 威望 +2 收起 理由
redflag + 5 + 2 原创精品

查看全部评分

使用道具 举报 回复
精彩评论倒序浏览

6626查看15评论

happyli000... 发表于 2011-7-7 09:55:38

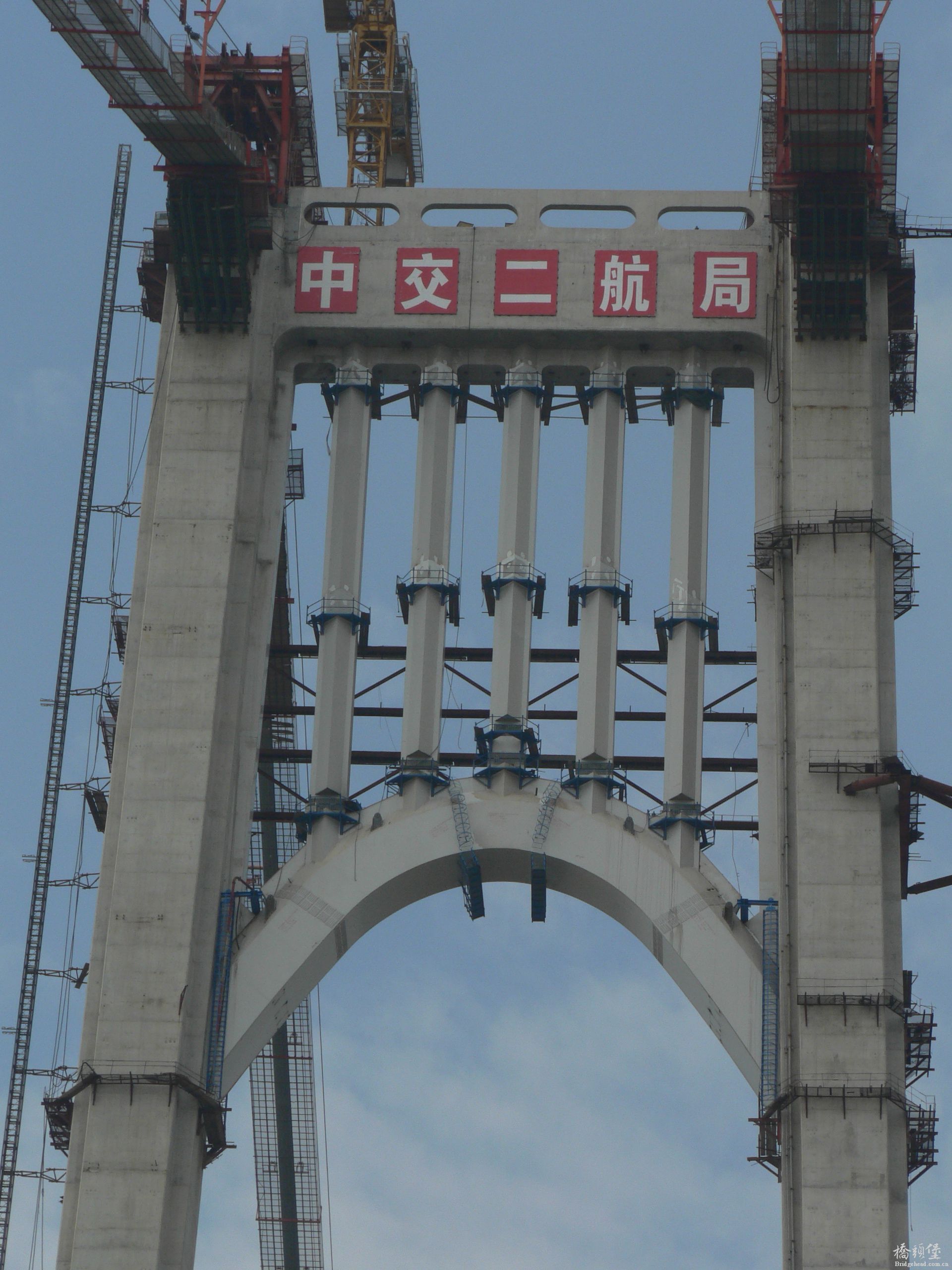

参观考察南京四桥工地拍的上横梁和拱形中横梁

横梁局部大图

横梁局部大图
举报 回复
happyli000... 发表于 2011-7-7 09:58:22

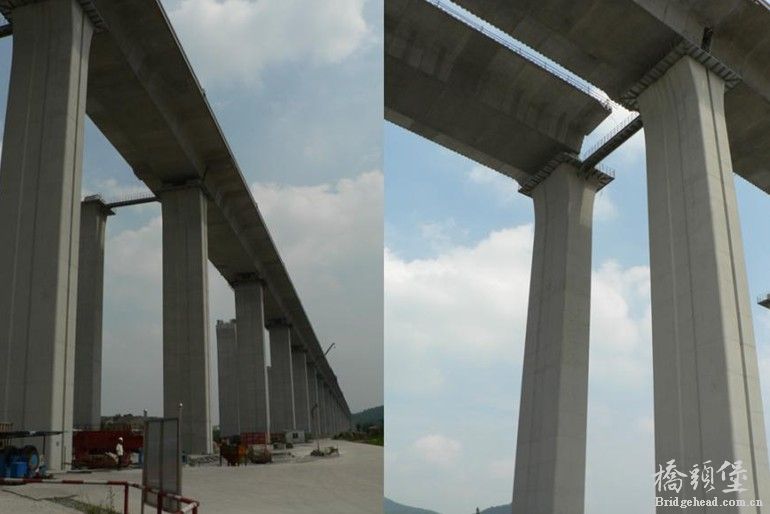

标准的引桥桥墩采用分幅独柱式，其尺度体量与桥墩高度相协调，竖向线条与整体相统一。
横向设置凹槽和圆润倒角，避免了呆板。桥墩顶部根据需要将截面扩大，也为曲线圆润过渡。

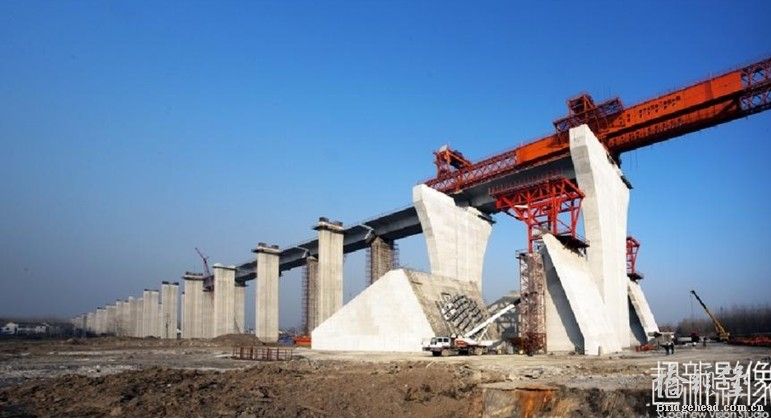

非标准的引桥墩位于锚碇位置，有两处桥墩为整体独柱式，显得体量过大，和两侧的引桥墩及交界墩不协调，显得十分唐突，破坏了整体风貌，实为一处败笔。
举报 回复
happyli000... 发表于 2011-7-7 10:04:38
锚固系统可谓集成创新的一个亮点

箱梁预制节段拼装做的也很好

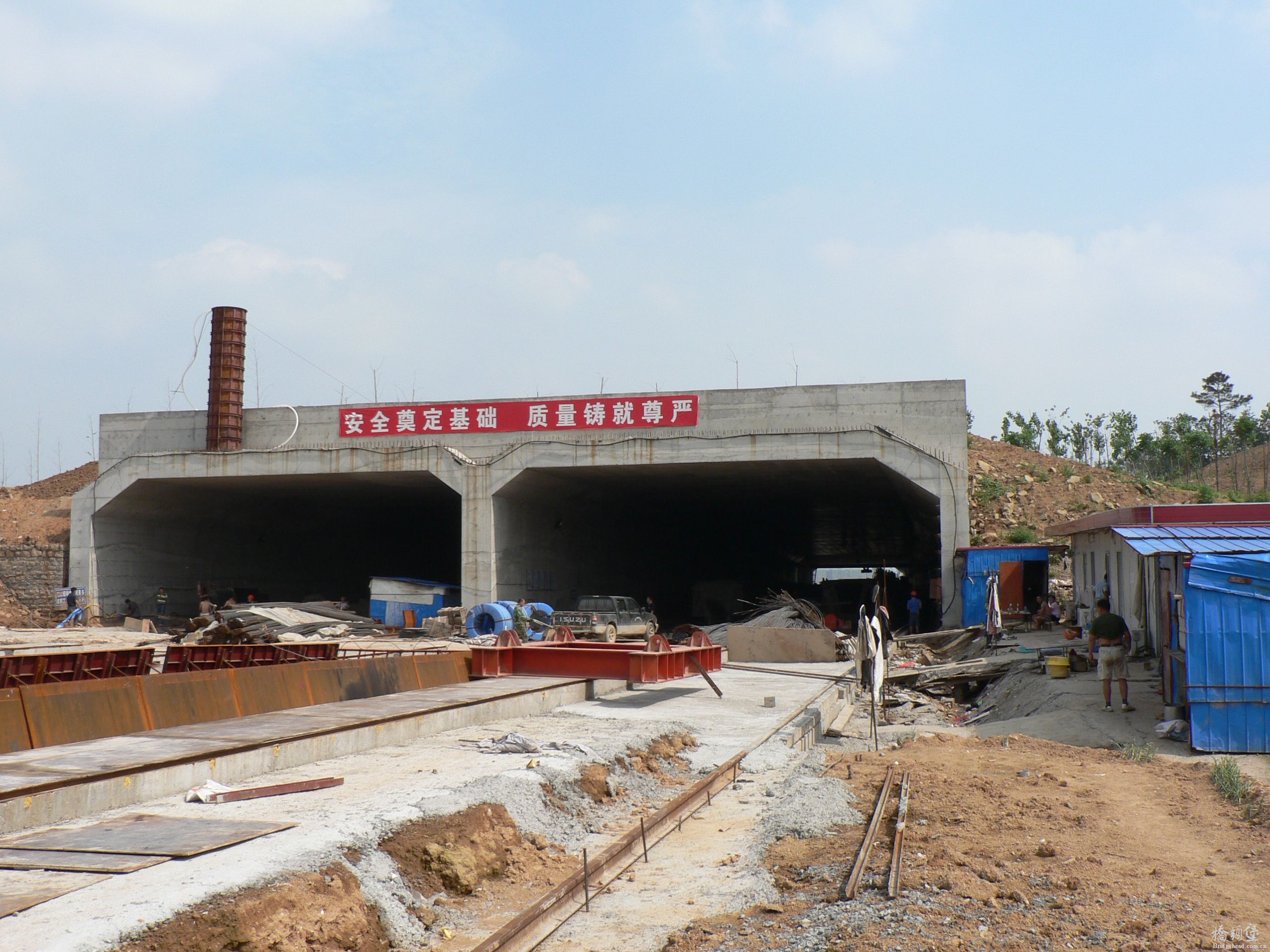

大家看看那个箱型通道设计，感觉发达地区太有财了？
更多图片 小图 大图
组图打开中，请稍候......
举报 回复
happyli000... 发表于 2011-7-7 10:05:59
船运输的箱梁节段，工厂预制的质量有保障，讲究的是做工了！
举报 回复
周雨龙 发表于 2011-7-7 11:03:23
很强悍，开眼界了。
举报 回复
lbglxh 发表于 2011-7-7 12:54:21
谢谢提供这么好的资料
举报 回复
沧海水 发表于 2011-7-7 14:03:55
很好的图片，楼主辛苦啦
举报 回复
shekarry 发表于 2011-7-7 15:46:45
图片真不错，
举报 回复
kuangren20... 发表于 2011-7-7 16:12:27

强烈要求，楼主打包共享下。
举报 回复
kuangren20... 发表于 2011-7-7 16:13:56

强烈要求，楼主打包共享下。
举报 回复
wangweilov... 发表于 2011-7-7 16:37:00
有中交二航的杰作呀！！！！
举报 回复
lyb328001 发表于 2011-7-8 08:49:39
路过，现在的施工真是强悍！
举报 回复
ct3607 发表于 2011-7-11 18:56:49
这个桥梁很好，尤其是施工方法上采用节段拼装工艺，锚固系统设计的也很精致
举报 回复
lixiukun 发表于 2011-7-11 19:35:16
图片很好，看来施工水平不错
举报 回复
