江湖救急：MIDAS截面特性计算器使用问题-组合梁

A匝道第一联组合截面.zip (7.28 KB, 下载次数: 42)

2011-6-17 09:08 上传

点击文件名下载附件

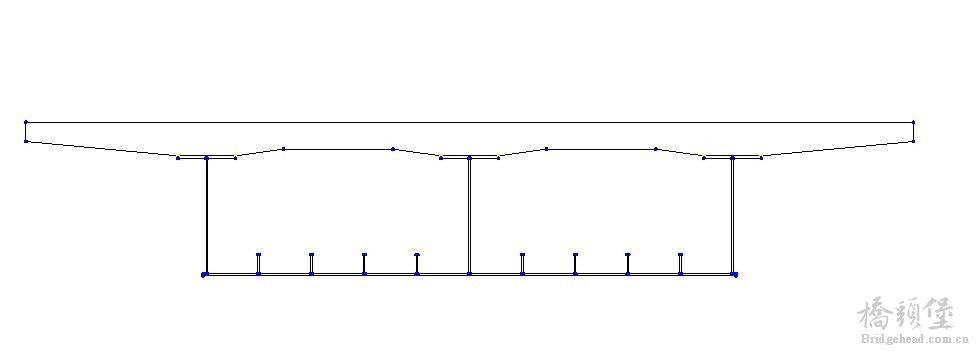

组合截面

截面DXF文件,哪位兄弟有空帮忙算一下？我这电脑实在是不行啊，算不出来~~~~~~

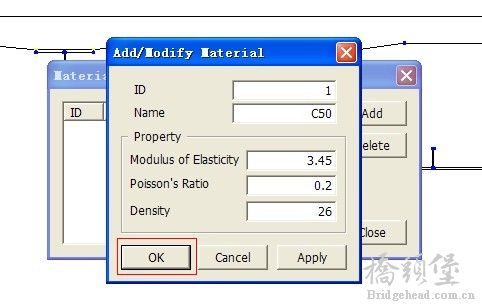

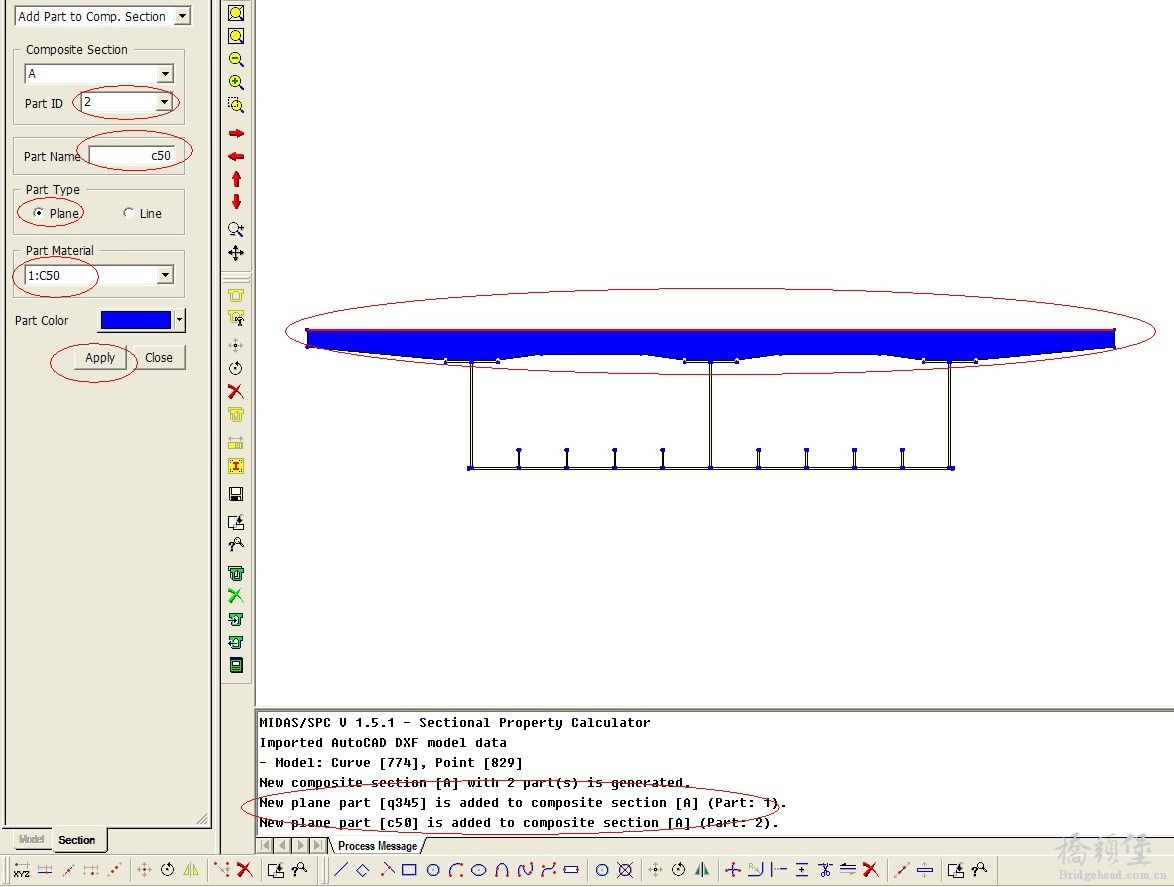

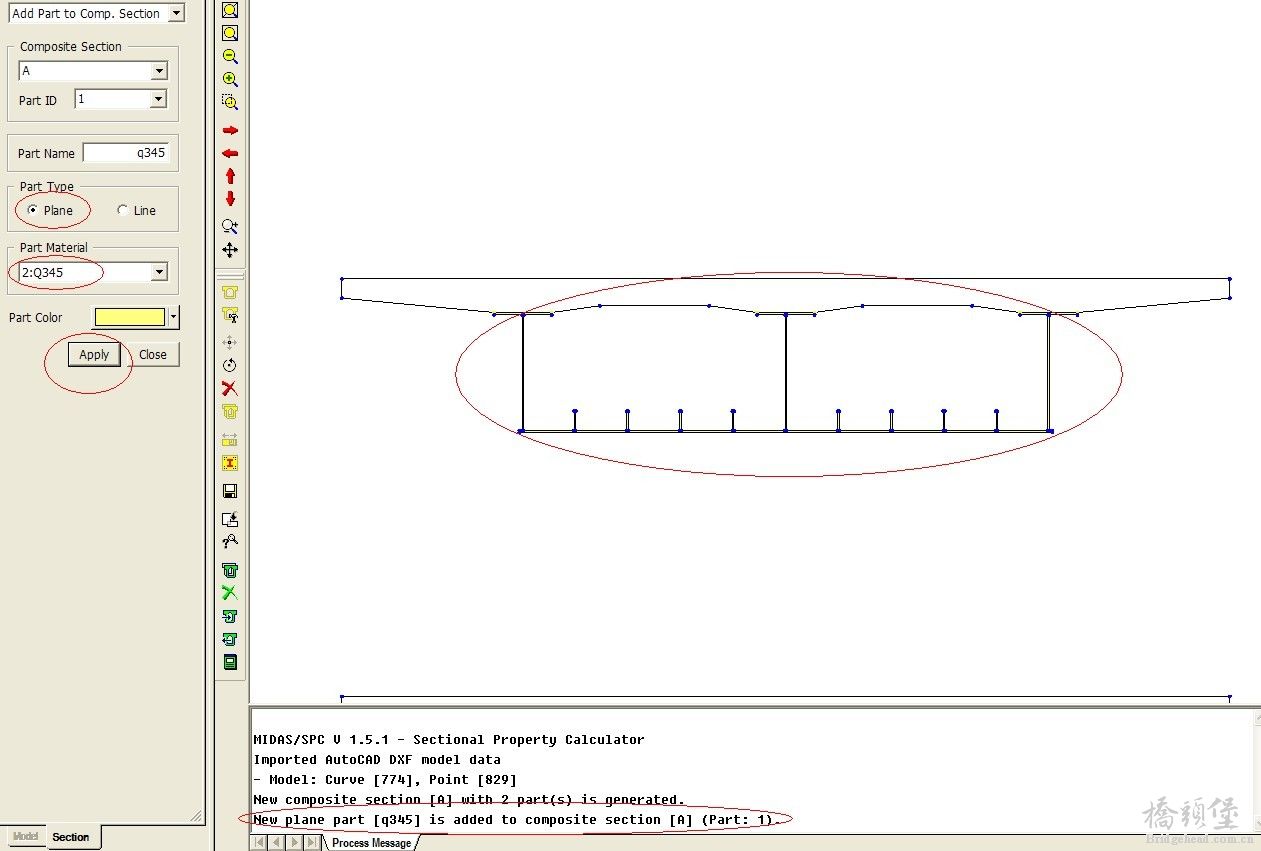

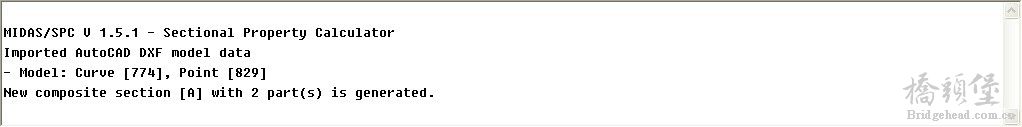

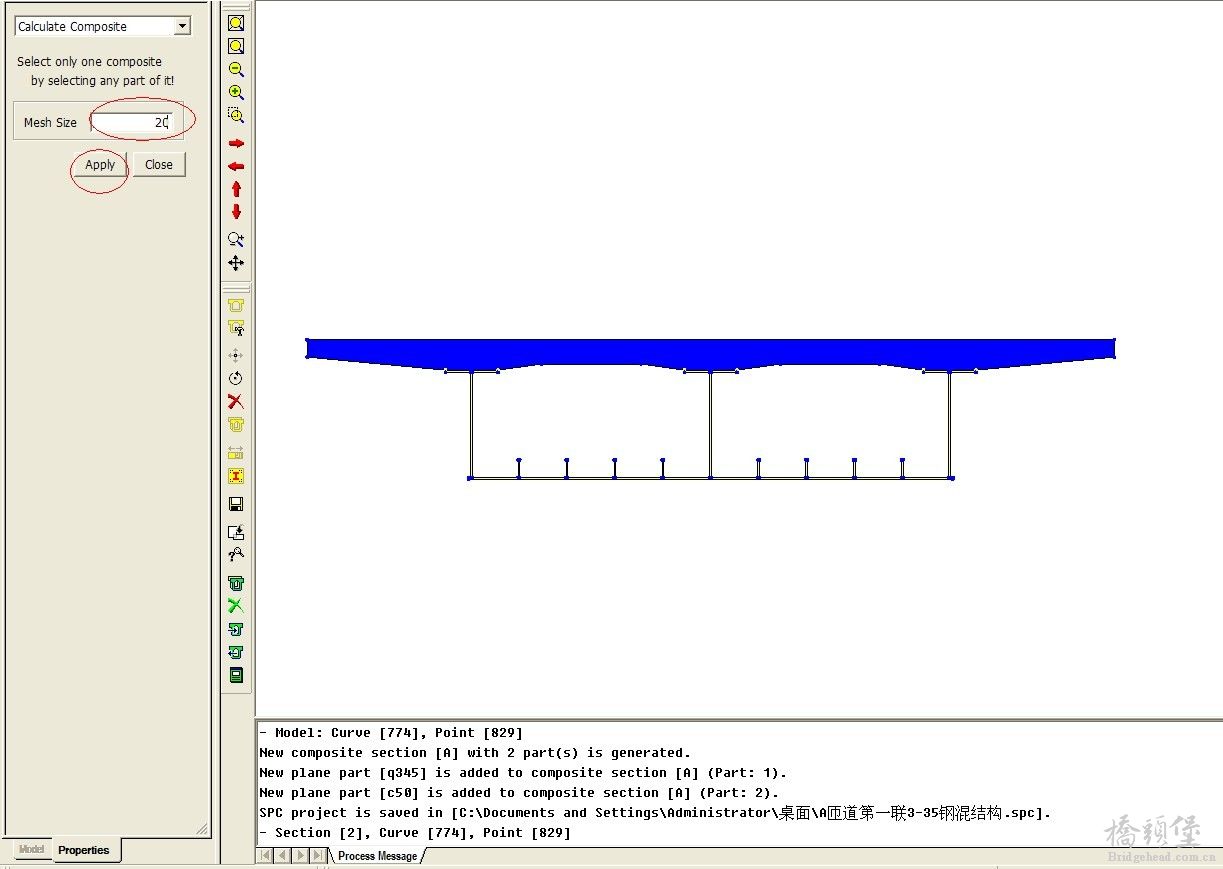

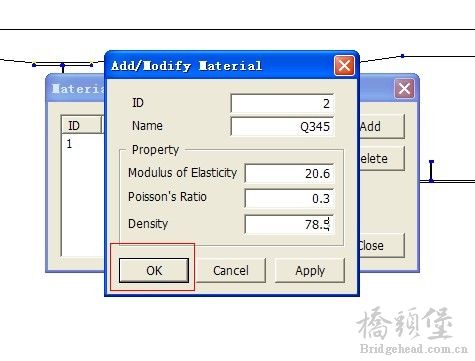

MIDAS截面特性计算器使用问题-组合梁，但是算不出结果来。以下为过程截图，请大家帮忙看看是什么原因。（盗版狗2010）











附截面DXF文件。

今天得到MIDAS技术客服的回复，但还没试，他们这样回答的：
您好，这个截面你在画CAD时钢材部分是以面的形式画的，所以应该用plan，用line是无法计算的；用plan的话必须将网格划分的尽量小，结果才准确，因为钢材的厚度很小，不过这样计算时间会比较长；
或者您可以将钢材部分以线代替，用line格式生成，定义line的厚度，其实更方便，计算也快；您可以再试一下。

请求别人帮助还要求人家付费，我认为不应该，兄弟！

这兄弟有意思 找人帮忙 还要向别人收钱

{:4_104:}啥事都有，不敢讨论

ywg2000000 发表于 2011-6-16 11:44


登录/注册后可看大图

这兄弟有意思 找人帮忙 还要向别人收钱

不好意思，点错了，想悬赏的，马上修改

jimosea 发表于 2011-6-16 10:55


登录/注册后可看大图

请求别人帮助还要求人家付费，我认为不应该，兄弟！

不好意思，点错了，想悬赏的，马上修改

xiaoniua33 发表于 2011-6-16 11:57


登录/注册后可看大图

啥事都有，不敢讨论

不好意思，点错了，想悬赏的，马上修改

下面用line，上面用面，然后主要是计算的时候mesh那个数字不能太小，太小算了出错

tumuxm 发表于 2011-6-16 20:14


登录/注册后可看大图

下面用line，上面用面，然后主要是计算的时候mesh那个数字不能太小，太小算了出错

用LINE的话，钢板是画成一条线呢还是闭合的线呢？

楼主可以把你的截面贴出来让大家看看

按补充说明也没算出来，郁闷，卡壳了

witty 发表于 2011-6-16 22:46


登录/注册后可看大图

楼主可以把你的截面贴出来让大家看看

OK，明天再贴~~~谢谢

钢板必须是闭合的线段，就是钢板的厚度在cad中要绘制出来，然后再剪切，全部的钢板的截面最好使用面域来看看钢板截面是否闭合。

FWWHN 发表于 2011-6-17 10:10


登录/注册后可看大图

钢板必须是闭合的线段，就是钢板的厚度在cad中要绘制出来，然后再剪切，全部的钢板的截面最好使用面域来看看 ...

谢了，哥们，但最后计算的时候，有涉及一个网格尺寸的问题，另外就是计算的时候，是点组合的一部分就可以了，还是混凝土板和钢箱部分是要分开计算？我试了几次，都是计算的时候就是没响应，得不到结果。

下载学习了！谢谢楼主的共享！
