桥型布置图要画支座吗？

ldxzy 发表于 2011-4-21 11:06:31 | 显示全部楼层 | 阅读模式

做毕业设计，老师说桥型布置图不画支座，但我看设计院画的连续梁桥桥型布置图都画了支座的，到底需要画吗？

使用道具举报回复

精彩评论倒序浏览

3118查看3评论

wacikaile 发表于 2011-4-21 13:20:28

桥型布置图比例不小呀~~支座可以留孔高程就差不多了~~最后支座细画！！

举报回复

ldxzy 发表于 2011-4-21 14:35:30

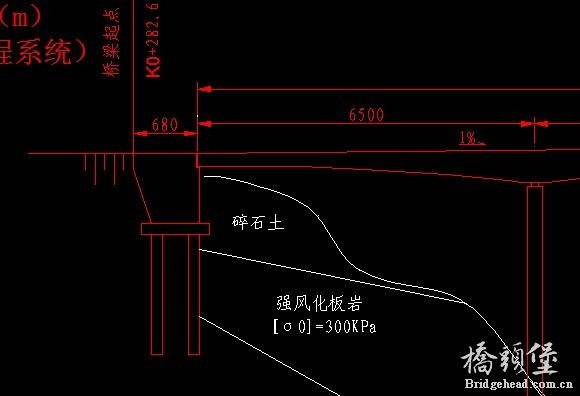

这样可以吗？桥墩盖梁上画双排支座。

举报回复

ldxzy 发表于 2011-4-21 16:18:20

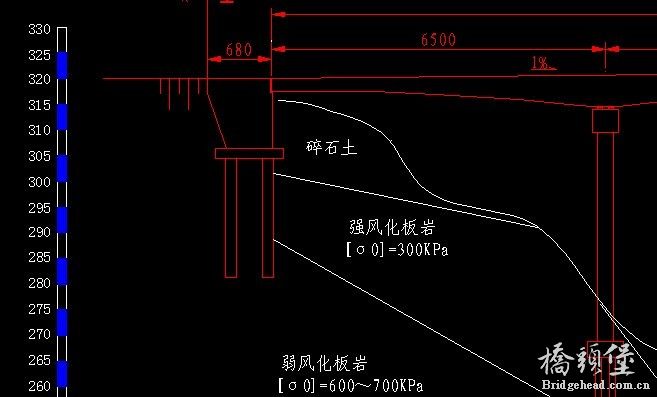

画成这样？盖梁也不画出来？

举报回复
