请教：midas钢束输入问题

我用midas输入底板束的时候，为什么与底板对齐不行啊？不是点bot就可以了么？
为什么还是不能底板对齐啊？

起点的交点使用bot对齐就可以了

**版的这个功能可以用么？我还是不懂啊

同问，期待高手解答

你是说midas里可以像桥博那样定义参考线？
我还没用过，一般情况，我都是用一个圆弧来代替二次抛物线，基本没多大区别的，按半径输入就行了。

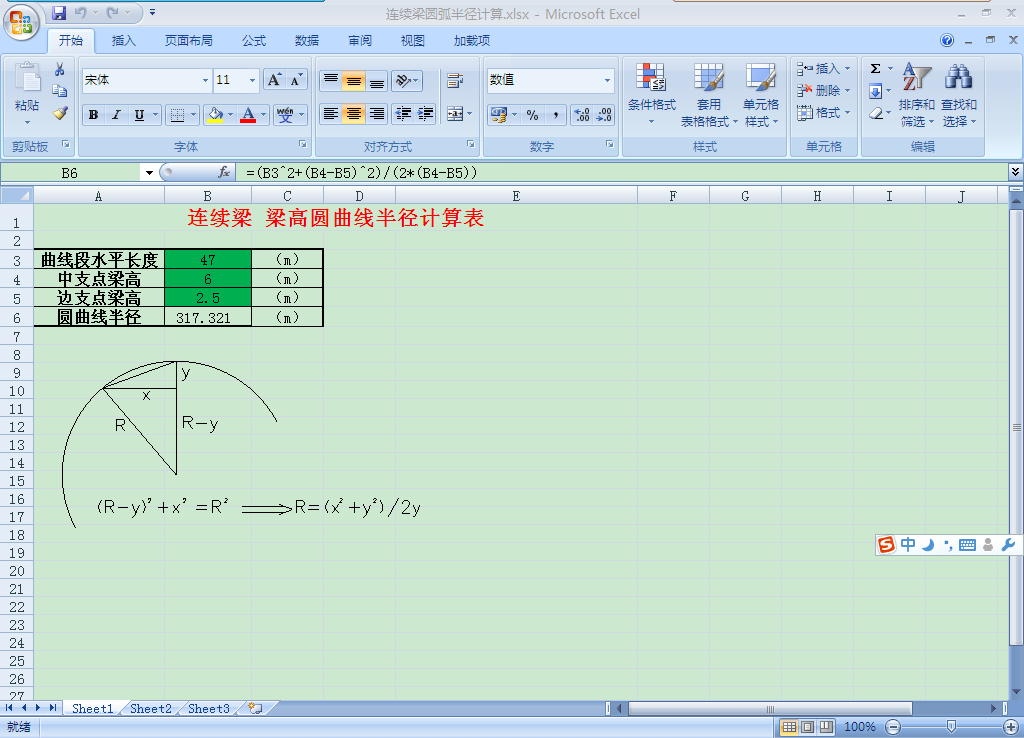

如下图所示
你可以用此圆弧与给定底板下缘线匹配，一般误差也就是1-2mm。
