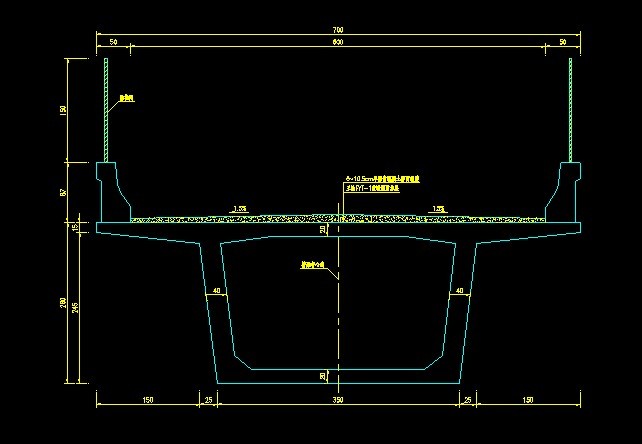

50米跨预应力混凝土箱梁

1.上部结构跨径组合为：1x50m，桥宽7.5m；采用单箱单室截面，梁高260cm。下部结构桥台可配用柱式台、肋式台或重力式台。

2.桥面横坡为1.5％的双向坡，由箱梁顶板变厚度形成。

    3.主梁内力采用平面杆系有限元程序进行计算，桥面板按单向板和悬臂板计算。
    4.设计计算取用的有关参数：

管道摩阻系数μ＝0.25

偏差系数K＝0.001

一端锚具变形引起的钢束回缩量为6mm

钢绞线松驰率0.045

箱梁顶板升温、降温分别按5℃考虑

5.箱梁设计时，腹板预应力束均于梁端进行张拉。

6. 箱梁按全预应力构件设计。为提高箱梁抗剪能力，设计时纵向预应力钢束均采用腹板钢束。

7.为增强桥梁横桥向的稳定，端横梁两侧各加宽75cm，支座外移以增加支座间距。

8.基桩内力按“m”法计算并按摩擦桩进行设计，桩侧土地基比例系数“m”按10000kN/m4考虑。

楼主完全没有必要分成两个文件吧，总共才1M多。

用的是老规范了，图纸是只读的

回复 yujiezhen 的帖子

图纸本来也是只供大家参考的，而不是供大家照搬照抄的，文件只读与否，你改一下属性不就可以了吗？
