20+30+20m斜腿刚构

孙理珍 发表于 2010-9-30 12:34:19 | 显示全部楼层 | 阅读模式

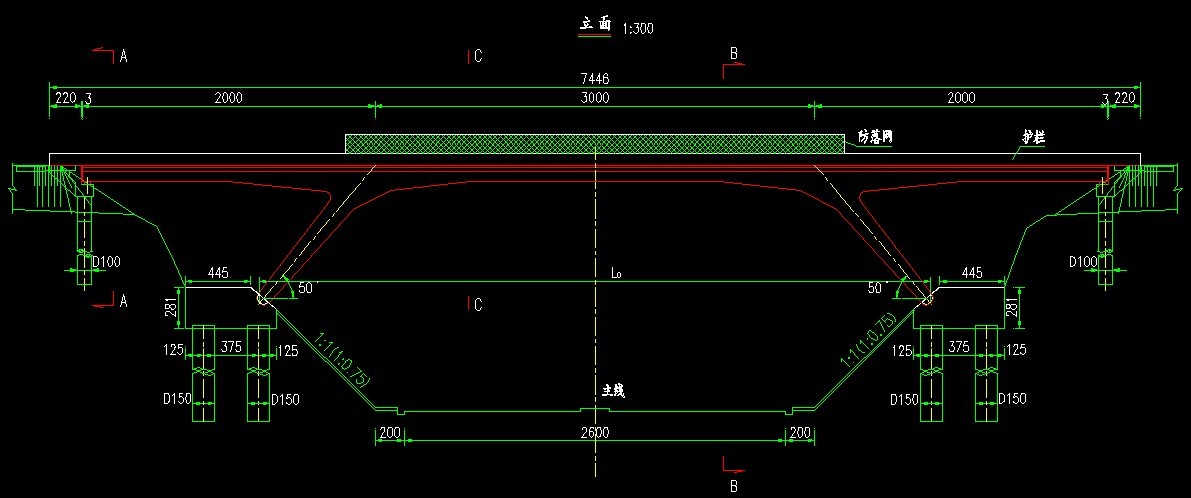

1．桥梁上部结构跨径为20+30+20米。箱梁采用单箱单室断面，主梁根部梁高为1.9米，跨中梁高为1.1米，箱宽为3.4米，悬臂长为1.8米，悬臂跟部厚0.4米，桥面横坡在桥面铺装中调整，箱梁顶面和底面横向为水平面，斜腿与承台之间为铰结。桥面横坡为1.5%的双向坡，桥面铺装在防撞护栏边缘最薄处厚6厘米，在箱梁中心厚10.5厘米。
2．桥台基础分别设计为重力式桥台和桩柱式桥台，桩柱式桥台的桩基直径采用1.0米，桩基长度和配筋未给出，需根据不同的地质情况进行设计；主墩基础分别设计为重力式基础和桩基础，桩基础的桩基直径采用1.5米，桩基长度和配筋未给出，需根据不同的地质情况进行设计。
3．上部结构总体分析中按正温差20度，负温差20度，顶底板日照温差5度；斜腿支点位移按水平5毫米、竖向5毫米计算。

斜腿刚构20 30 20.part1.rar

1.39 MB, 下载次数: 1300

斜腿刚构20 30 20.part2.rar

879.95 KB, 下载次数: 961

评分

参与人数 1堡币 +5 收起 理由
linqinnan + 5 好资料，继续努力

查看全部评分

使用道具 举报 回复
精彩评论倒序浏览

1.6万查看35评论

csusunsky 发表于 2014-3-18 11:07:27
谢谢楼主分享，好东西，支持了
举报 回复
FFg 发表于 2014-10-21 11:35:18
感谢楼主分享，下载了，学习
举报 回复
superliuzs... 发表于 2014-3-18 09:13:35
好东西，谢谢群主，顶下!
举报 回复
421507131 发表于 2010-10-29 21:48:48
谢谢楼主的好东西，下载了！
举报 回复
flywangyu 发表于 2010-10-30 12:10:54
下载了，顶一下。。。。。。
举报 回复
mr.cyj 发表于 2010-10-30 13:01:43
楼主强大，谢谢分享
举报 回复
trueghost 发表于 2010-10-30 13:08:08
虽然是85规范的，还是很有参考价值的！
举报 回复
gxdxtmlq 发表于 2010-11-5 21:55:18
可以参考，谢谢共享！
举报 回复
rowe00 发表于 2011-5-5 18:30:21
顶下。。。。。。。。。
举报 回复
ybbdyx 发表于 2011-5-7 20:40:41
谢谢楼主无私分享
举报 回复
wacikaile 发表于 2011-5-30 15:15:21
感谢楼主的资料呵呵~~
举报 回复
gy0926 发表于 2011-6-1 10:50:27
还以为是计算文件呢，原来只有图纸
举报 回复
智小谋城... 发表于 2011-9-15 13:43:23
谢谢楼主无私分享
举报 回复
hf50241084 发表于 2011-9-16 09:46:55
谢谢       谢谢楼主无私分享
举报 回复
幻视tec 发表于 2011-9-29 00:34:24
不错，性能相当不错，不输给电影院的那种效果，而且性价比相当高











专业3D快门眼镜，3D显示器生产销售
举报 回复
lyb328001 发表于 2011-10-1 14:10:40
老规范的钢构，比较好，好像不是施工图？
举报 回复
wfj0057 发表于 2011-11-12 22:07:35
全套图纸，带设计说明
