高速公路整体式路基与分离式路基桥l梁宽度的讨论

东风 发表于 2010-8-15 09:36:30 | 显示全部楼层 | 阅读模式
做过高速公路桥梁设计的朋友都晓得整体式路基与分离式路基段的桥梁在设计上是有所区别的,对于行车速度是80m的高速公路整体式路基宽度24.5m,分离式路基宽度2x12.25m。
交通部新颁布的T梁通用图整体式桥梁桥面全宽11.75m,净宽10.75m(有个c值0.25m),分离式路基段全宽12.00m,净宽11.00m;而空心板的通用图则全宽12.00m,净宽11.00m。

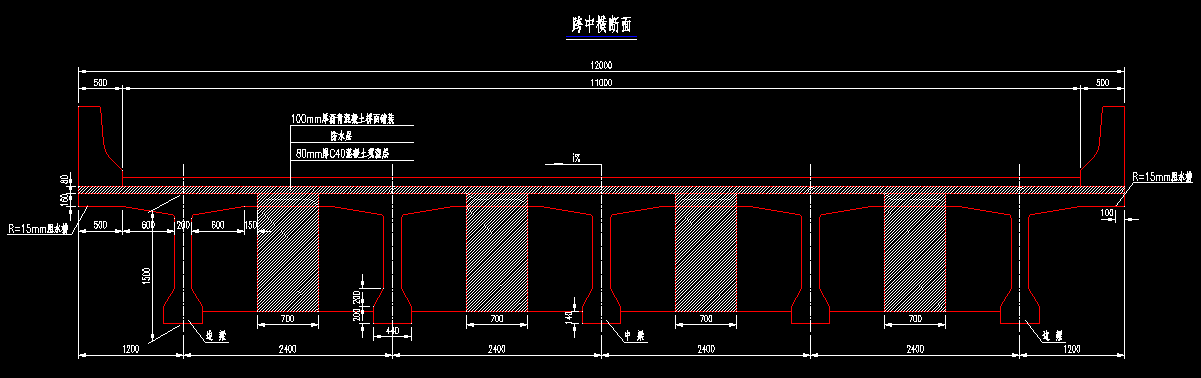

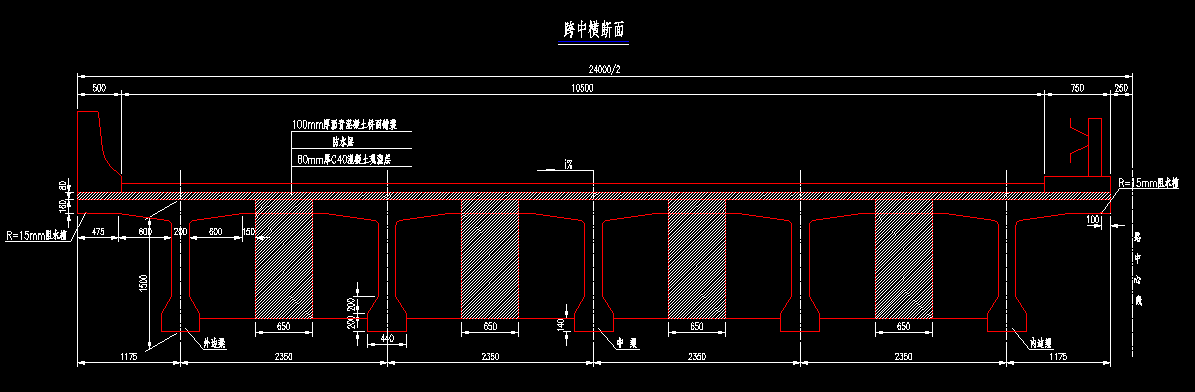

整体式.png 分离式.png
根据《公路桥涵设计通用图规范》3.3.1条的规定,无论是整体式还是分离式只要桥面净宽达到10.75m即可满足要求。
交通部的通用图难道编制的时候出了什么问题?
同时请大家说明一下各自的做法(方便的请注明自己的单位,并阐述一下理由)。
