200m跨人行索桥20年后

hn_luohy · 发表于 2010-8-13 10:23:57

原来发帖子，没上照片，两年了，把照片补上。
桥全景和主塔见沙发楼
索夹

索夹

风缆

桥面系

为设计人行索桥，本人特回家调查了该索桥。索桥二十年后进行了一次维护，
索桥原桥面为木板，现改成钢桥面，主索重新打油，吊索打油了，抗风缆已锈断更换。

hn_luohy · 发表于 2014-8-20 10:50:46

补上该桥维修后照片。总结起来有以下几个方面的维护：
（1）主缆、吊索钢丝绳涂油。
（2）增加风缆钢丝绳、及其拉索（原有的已锈断）；
（3）桥面钢结构的刷漆保护。下面把维修前后的照片对比。

hn_luohy · 发表于 2014-8-20 11:18:00

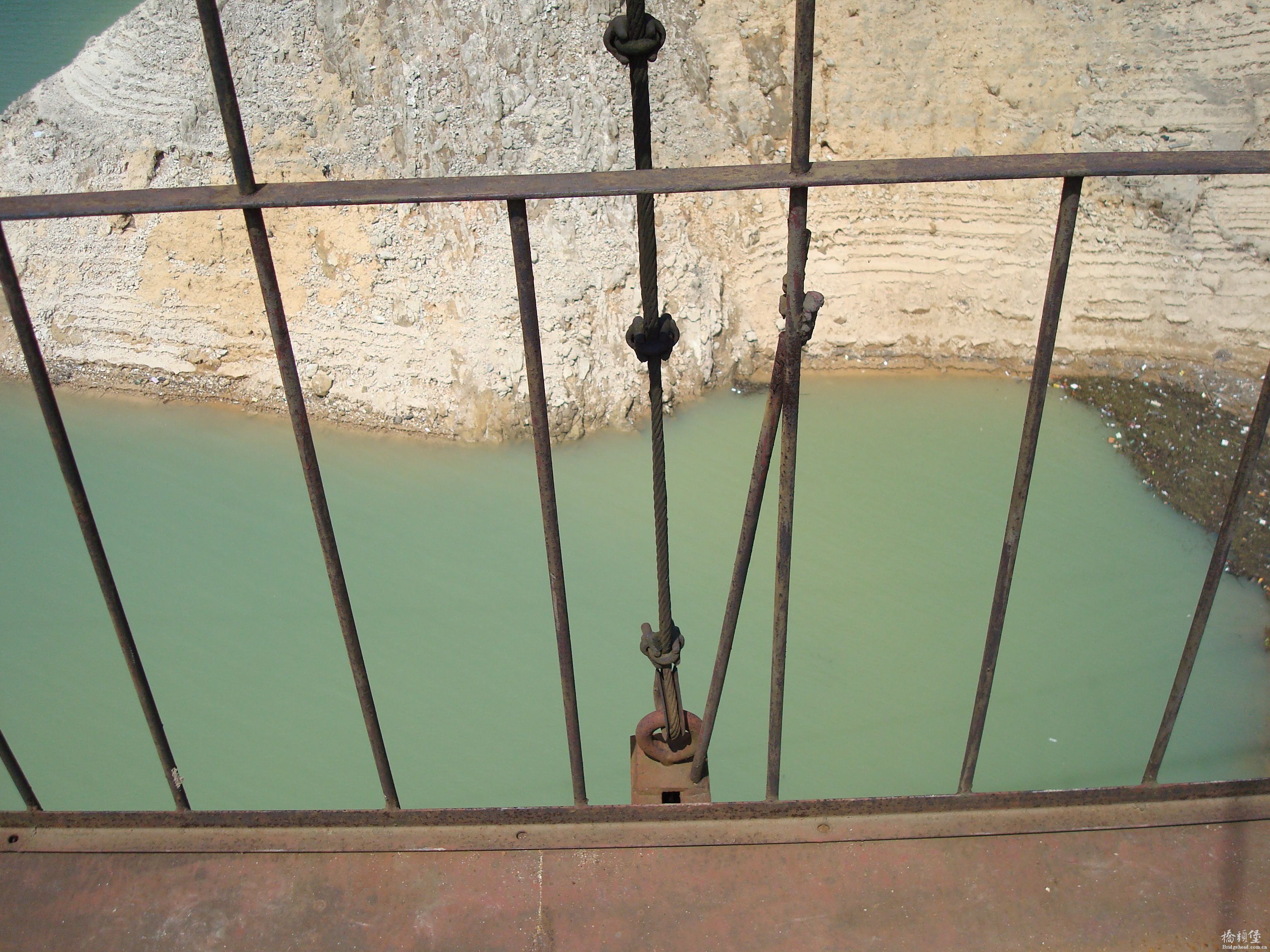

维护前的桥面系和吊索，没传上补上

hn_luohy · 发表于 2014-8-20 11:13:43

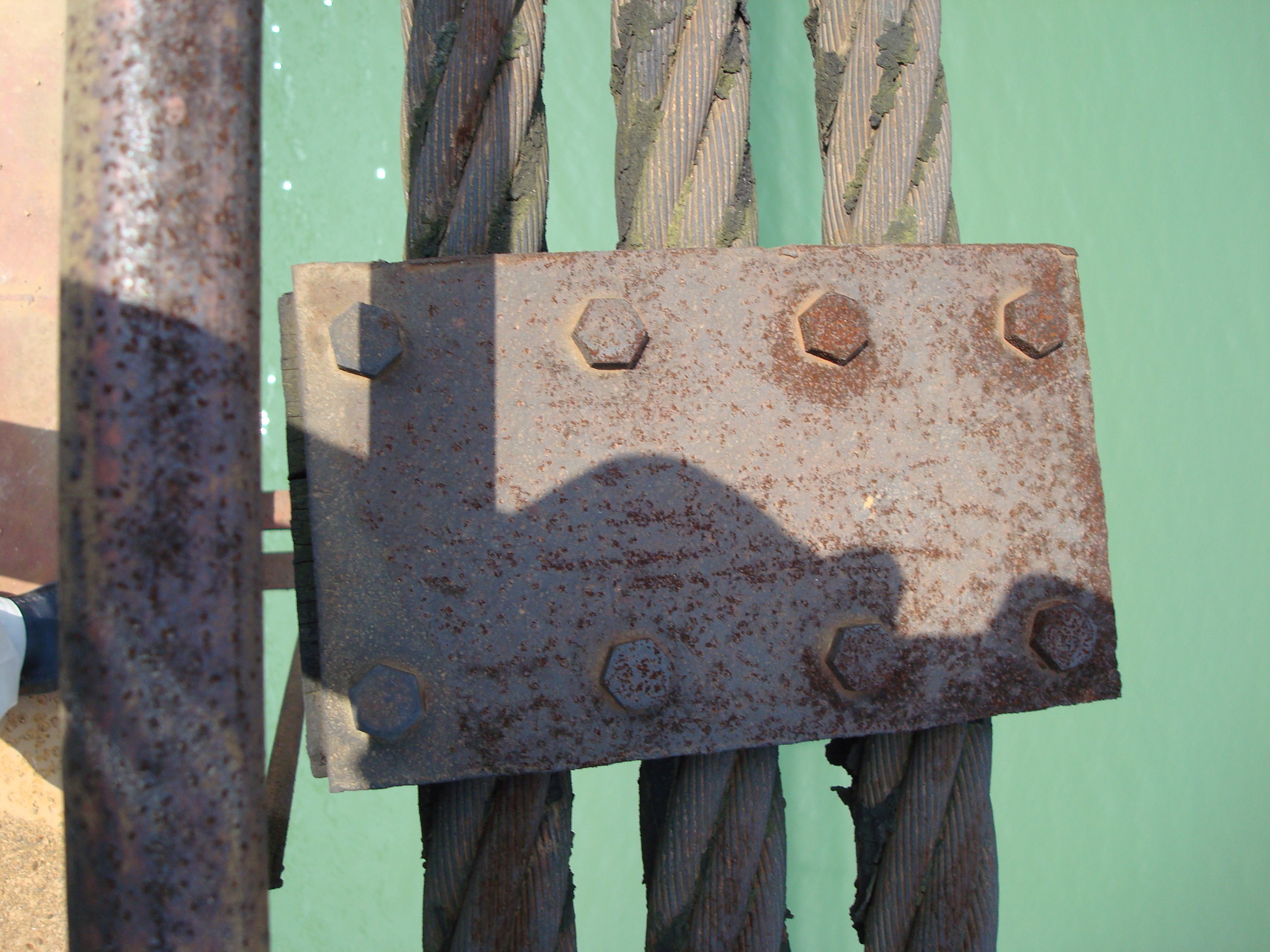

维护前的（主缆）钢丝绳及索夹

hn_luohy · 发表于 2010-8-13 10:53:00

照片太大，补上桥全景和主塔照片。
桥全景

全景

桥主塔

主塔

该桥已维修完毕，相关照片，以后发。

such · 发表于 2010-8-26 13:16:59

云南西双版纳州小勐仑镇的罗梭江上也有个类似的人行桥，好像跨度没这大，比这宽点，能骑摩托车错车。

主缆、风缆都用的钢丝绳，吊杆是一级普通钢筋，主梁纵横梁都是角钢，桥面是网状钢板，索夹是什么不记得了……
造价很低廉的

webyl · 发表于 2010-8-26 17:19:24

这河面上面要是起大风了，估计摇摆的很厉害！说不好，人就翻下去拉

hn_luohy · 发表于 2010-10-1 23:07:24

我去过几次,桥面还是很稳,摩托车冲过还是有一点晃,但是绝对没有危险,风缆锈断后过摩托也没什么大的晃动

stzgd · 发表于 2010-10-13 12:33:32

钢构件也锈蚀得太厉害了，
整桥看起来还是挺壮观的..

liuhailin8... · 发表于 2011-11-10 17:43:13

这种桥就是通车不行

shekarry · 发表于 2011-11-10 18:57:14

20年了，不简单啊

hn_luohy · 发表于 2014-8-20 10:54:00

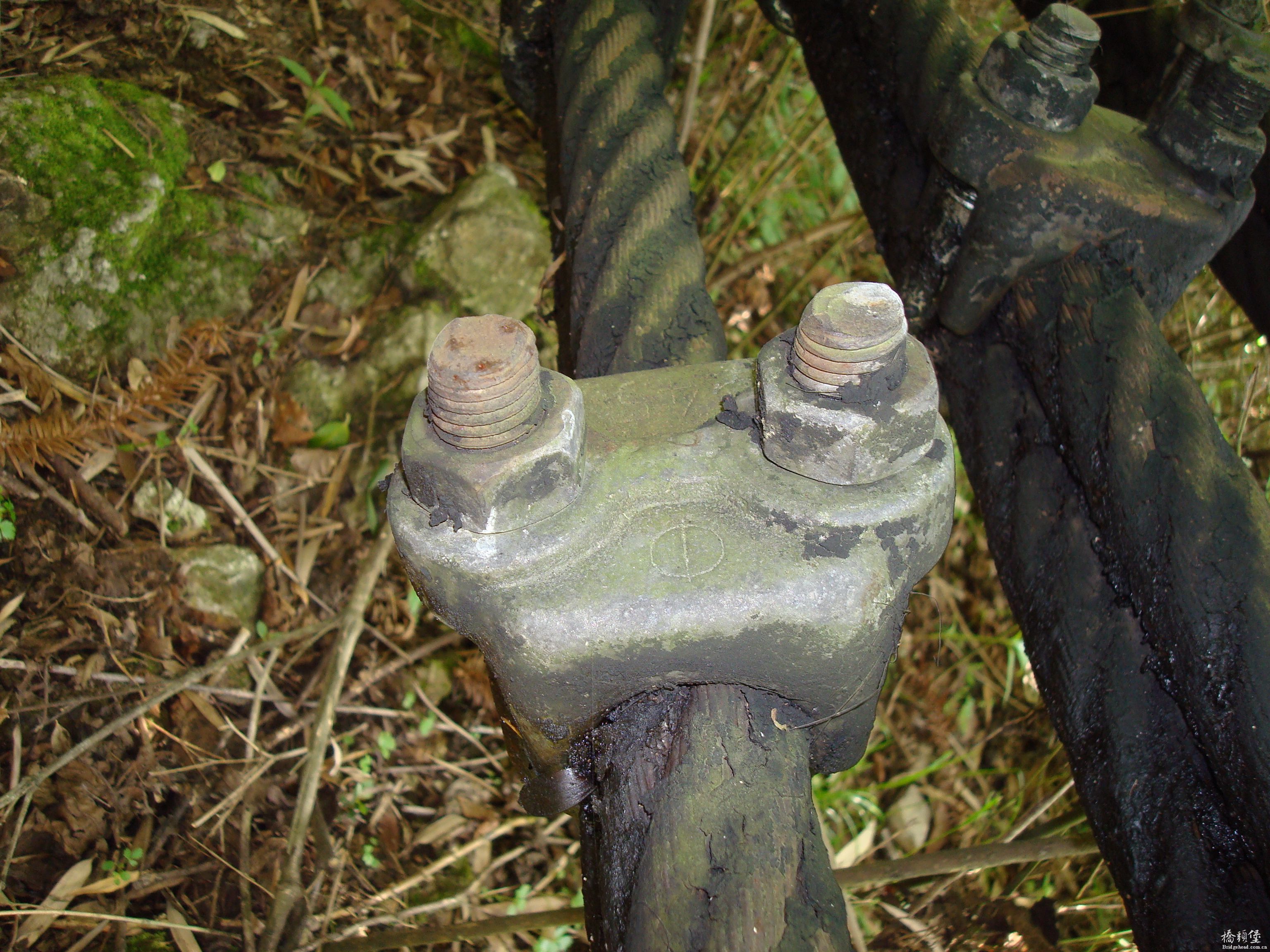

维修前的风缆（已锈断）

hn_luohy · 发表于 2014-8-20 10:55:27

维修（更换）后的风缆

hn_luohy · 发表于 2014-8-20 11:14:33

维护后的钢丝绳及索夹

hn_luohy · 发表于 2014-8-20 11:23:09

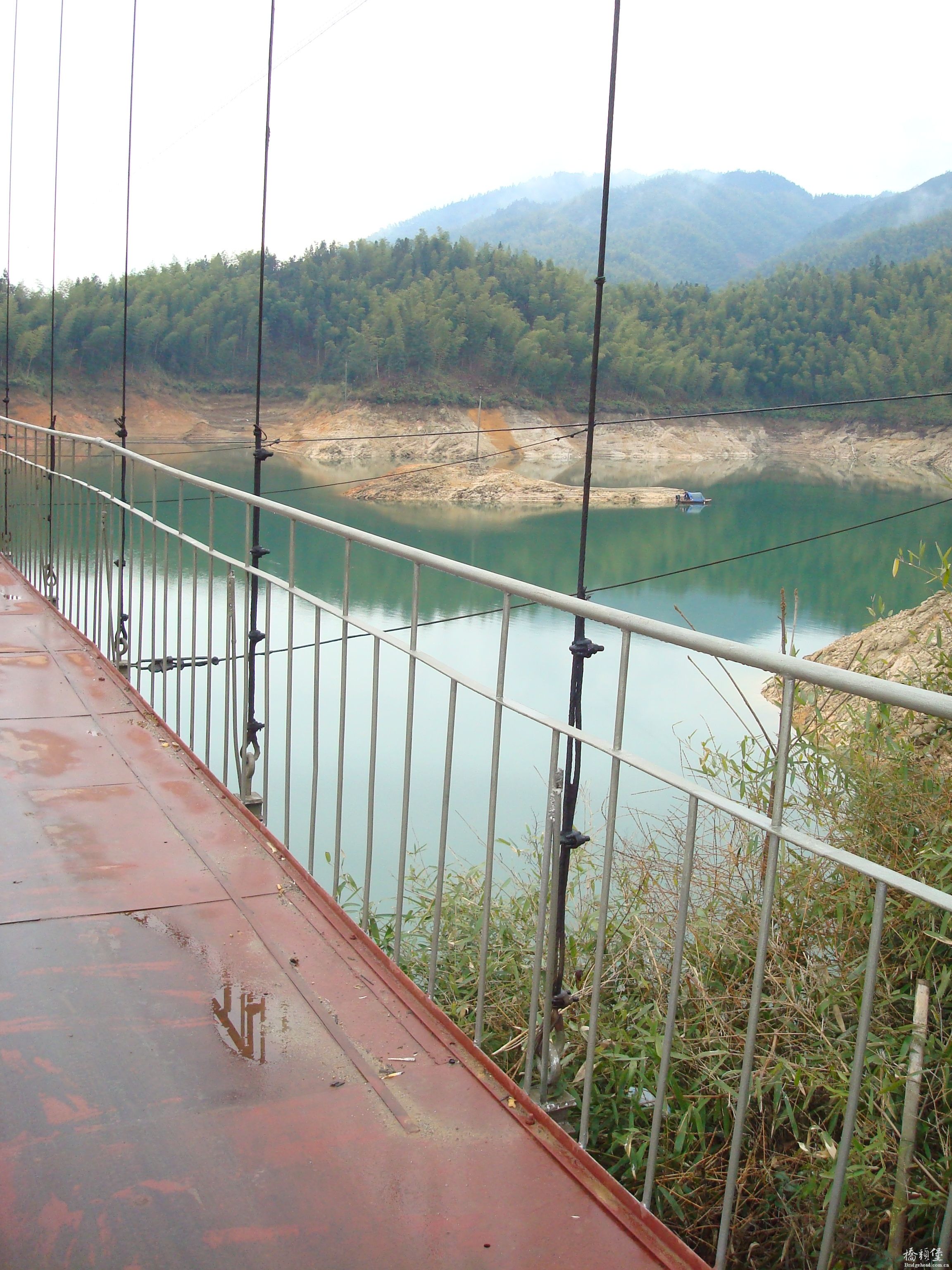

维护后的桥面系和吊索

200m跨人行索桥20年后（补桥全景和主塔）
